STAUFF FC Serie Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Flachdichtende Kupplungsstecker Serie FC
Inhalt
1.
Vorbemerkungen ............................................................................................................ 2
2.
Kompatibilität .................................................................................................................. 2
3.
Vor dem Kuppeln ............................................................................................................ 2
4.
Kupplungshälften verbinden ........................................................................................... 3
5.
Im Betrieb ....................................................................................................................... 5
6.
Trennen der Verbindung ................................................................................................. 5
7.
Austausch der Dichtung ................................................................................................. 6
8.
Hinweise und Kontaktinformationen ............................................................................... 6
R0.0_de
Original-
Betriebsanleitung

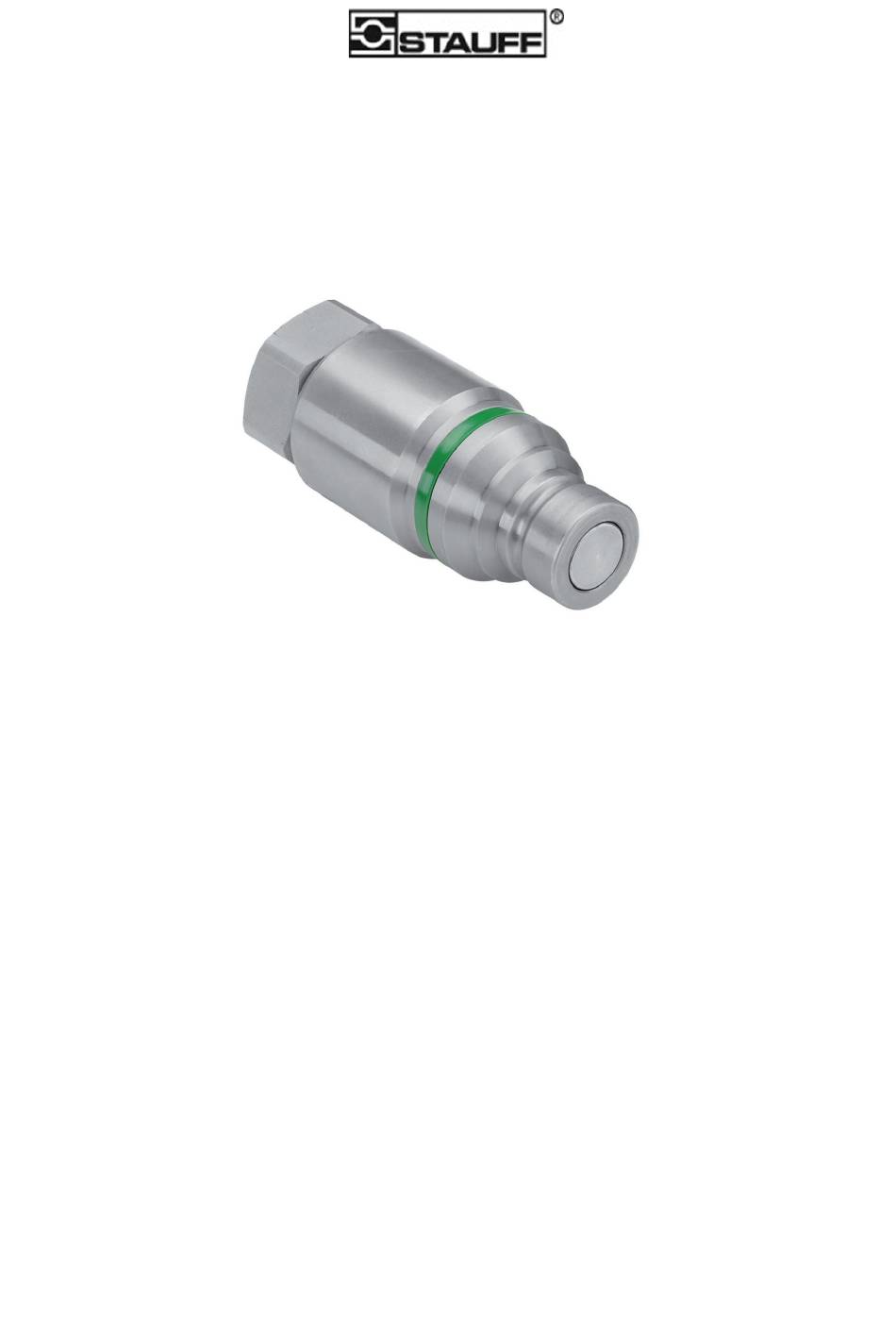

Bezeichnung: QRC-FC-...-M-...
Inhaltsverzeichnis
Verwandte Anleitungen für STAUFF FC Serie
Inhaltszusammenfassung für STAUFF FC Serie
-
Seite 1: Inhaltsverzeichnis
Original- Betriebsanleitung Flachdichtende Kupplungsstecker Serie FC Bezeichnung: QRC-FC-…-M-… Inhalt Vorbemerkungen ......................2 Kompatibilität ........................2 Vor dem Kuppeln ......................2 Kupplungshälften verbinden ................... 3 Im Betrieb ........................5 Trennen der Verbindung ....................5 Austausch der Dichtung ....................6 Hinweise und Kontaktinformationen ................6 R0.0_de... -
Seite 2: Vorbemerkungen
Putzlappen zu verwenden, es dürfen keine Mittel verwendet werden, die Dichtungen oder die metallischen Oberflächen der Kupplungen angreifen könnten. Beim Reinigen dürfen keine Fremdstoffe, wie Reinigungsmittel, Wasser oder Schmutz, in das Hydrauliksystem gelangen. Hochdruckreiniger sind daher nie direkt auf die Ventile der Kupplungshälften zu richten. 2 / 6 www.stauff.com... -
Seite 3: Kupplungshälften Verbinden
Abbildung 1. Kuppelvorgang: FC Kupplungsstecker konzentrisch an FF-Kupplungsmuffe angelegt Abbildung 2. Kuppelvorgang: FC Kupplungsstecker in die FF-Kupplungsmuffe eingeschoben kurz vor dem Einrasten Abbildung 3. Kuppelvorgang: FC Kupplungsstecker mit FF-Kupplungsmuffe vollständig eingekuppelter Zustand. Die Schiebehülse der FF-Kupplungsmuffe ist leicht drehbar. 3 / 6 www.stauff.com... - Seite 4 Restdruck in diesem Zusammenhang ist der in einem Fluid herrschende Druck, wenn es in einem festen Volumen eingeschlossen ist. 10 mm / 3/8“ 12,5 mm / ½“ 16 mm / 5/8“ 19 mm / ¾“ 25 mm / 1“ Nennweite STAUFF Bezeichnung QRC-FC-10-M… QRC-FC-12-M… QRC-FC-16-M… QRC-FC-19-M… QRC-FC-25-M… Maximaler Restdruck auf dem 250 bar...
-
Seite 5: Im Betrieb
Kupplungsmuffe heraus bzw. kann herausgezogen werden. Dabei ist der Kupplungsstecker festzuhalten, um Verletzungen oder Beschädigungen am Stecker zu vermeiden. Nachdem die Kupplungshälften voneinander getrennt sind, sind diese bei Bedarf mit geeigneten Mitteln zu reinigen (siehe auch Kapitel 2), durch Staubkappen gegen 5 / 6 www.stauff.com... -
Seite 6: Austausch Der Dichtung
8. Hinweise und Kontaktinformationen Hinweis: Jegliches Demontieren von einzelnen Kupplungshälften (Stecker/ Muffe) führt zum Erlöschen des Garantieanspruches!!! Walter Stauffenberg GmbH & Co. KG Im Ehrenfeld 4 58791 Werdohl +49 2392 9160 +49 2392 916 103 sales@stauff.com www.stauff.com 6 / 6 www.stauff.com...
