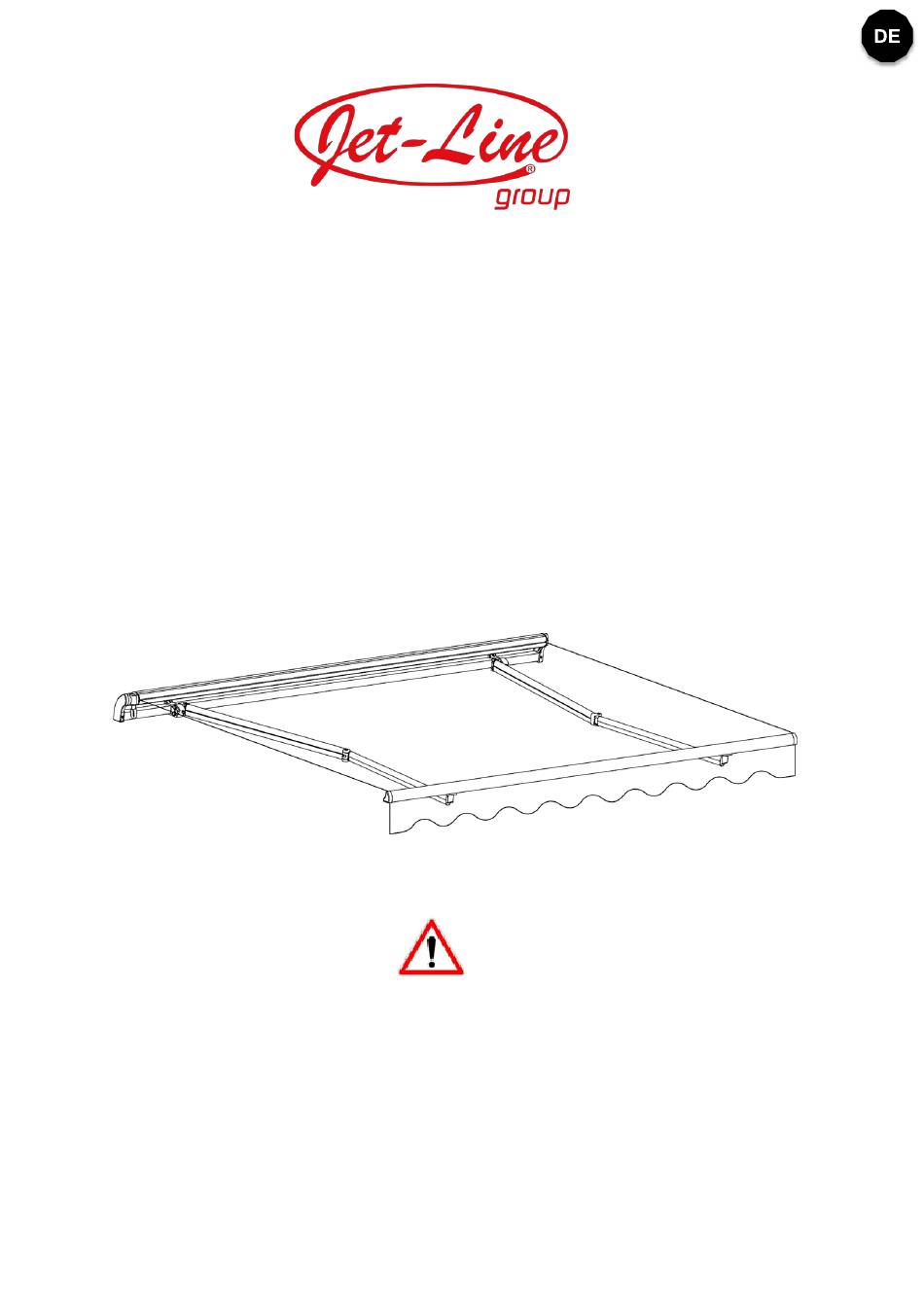

GELENKARM-MARKISE
Artikel-Nr.: 28351 (beige) / 2836 (anthrazit)
Maße: 3,95 x 2,5 m
- INSTALLATIONSANLEITUNG -
ACHTUNG: Lesen Sie diese Anleitung vor der Installation und
Inbetriebnahme unbedingt komplett durch und bewahren sie gut auf.
Markisen sind ein Sonnenschutz und dienen nicht als Regenschutz,
diese müssen zwingend bei Wind eingefahren werden. Bitte prüfen
Sie mit einem Fachmann vor Ort welche Art der Befestigung bei Ihrer
Wand benötigt wird. Die mitgelieferten Dübel sind nicht für jeden
Wandtyp geeignet. Für falsche Befestigungen, fehlerhafte Montage
oder Wind / Sturmschäden übernehmen wir keine Haftung.
All manuals and user guides at all-guides.com
„SUNCONNECT"
Werbung
Verwandte Anleitungen für Jet-Line SUNCONNECT 28351
Inhaltszusammenfassung für Jet-Line SUNCONNECT 28351
- Seite 1 All manuals and user guides at all-guides.com GELENKARM-MARKISE „SUNCONNECT“ Artikel-Nr.: 28351 (beige) / 2836 (anthrazit) Maße: 3,95 x 2,5 m - INSTALLATIONSANLEITUNG - ACHTUNG: Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme unbedingt komplett durch und bewahren sie gut auf. Markisen sind ein Sonnenschutz und dienen nicht als Regenschutz, diese müssen zwingend bei Wind eingefahren werden.
- Seite 2 All manuals and user guides at all-guides.com & BAUTEILE ERFORDERLICHES WERKZEUG...
- Seite 3 All manuals and user guides at all-guides.com Anleitung Legen Sie vor der Installation folgende Werkzeuge bereit: Schrauben- Schrauben- Bohrmaschine mit Maßband zieher schlüssel Bohrspitze Ø 12 mm Installation Abb. A Abb. B...
- Seite 4 All manuals and user guides at all-guides.com Hier einziehen Durch den Stoff, in die Welle und das Front-Profil...
- Seite 5 All manuals and user guides at all-guides.com mgeist Festziehen Festziehen Festziehen Festziehen...
- Seite 6 All manuals and user guides at all-guides.com Grund...
- Seite 7 All manuals and user guides at all-guides.com...
- Seite 8 All manuals and user guides at all-guides.com Alle Teile auf einem Tisch ausbreiten. Verbinden des Aufrollers Fixieren des Aufrollers Verbinden der vorderen Leiste...
- Seite 9 All manuals and user guides at all-guides.com Fixieren der vorderen Leiste Verbinden des 4-kant Rohres Fixieren des 4-kant Rohres Befestigung der Armaufhängung...
- Seite 10 All manuals and user guides at all-guides.com...
- Seite 11 All manuals and user guides at all-guides.com Einsetzen Markisenarm in die Halterung...
- Seite 12 All manuals and user guides at all-guides.com Festziehen des Markisenarms in der Halterung. Montage der Rolleinrichtung mit der Seitenabdeckung...
- Seite 13 All manuals and user guides at all-guides.com Beidseitig Einführen der Tuchverstärkung...
- Seite 14 All manuals and user guides at all-guides.com Kürzen der überschüssigen Tuchverstärkung nachdem diese an beiden Seiten anliegt.
- Seite 15 All manuals and user guides at all-guides.com Einführen der Volantverstärkung...
- Seite 16 All manuals and user guides at all-guides.com Einführen des Tuches mit Verstärkung in die Markisenrolle. Vorsichtig durchziehen Verschließen des Einzuges auf beiden Seiten.
- Seite 17 All manuals and user guides at all-guides.com Festziehen Tuch in die vordere Schiene einfügen...
- Seite 18 All manuals and user guides at all-guides.com Tuch auf die Laufrolle gleichmäßig aufwickeln. Anbringen der Seitenkappe.
- Seite 19 All manuals and user guides at all-guides.com Aufsatz der Antriebsschnecke.
- Seite 20 All manuals and user guides at all-guides.com Antriebsschnecke fixieren.
- Seite 21 All manuals and user guides at all-guides.com Armhalterungen an vorderer Schiene befestigen. Markisen Arme mit Halterung verbinden.
- Seite 22 All manuals and user guides at all-guides.com Fixieren der Halterung So sollte dies nach der Montage aussehen. Anbringung der seitlichen Abdeckung.
- Seite 23 All manuals and user guides at all-guides.com...
- Seite 24 All manuals and user guides at all-guides.com Fixieren der Arme Anbringen der Markise an die vorher an der Wand montierten Wandhalterungen.
- Seite 25 All manuals and user guides at all-guides.com Anbringen der Wasserwaage in der Mitte der Markise Ausrichten der Arme und fixieren.
- Seite 26 All manuals and user guides at all-guides.com Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.gartenmoebelkauf.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihren Garten finden Sie unter www.gartenmoebelkauf.de KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de...
