Bedienungsanleitung
Passend zu
9. Installation und Montage
- Verlegen Sie die notwendigen Anschlusskabel (12V, Lautsprecherkabel) zum SOUNDSYSTEM 420
entsprechend den Installationsrichtlinien und Ihrem gewünschten Anschluss-Szenario.
- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen, ob es durch den Ausschnitt passt.
Hinweis:
Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in
Dämmwolle, da das Gerät bei Übertemperatur kaputt gehen kann.
9.1. Beschreibung der Anschlüsse

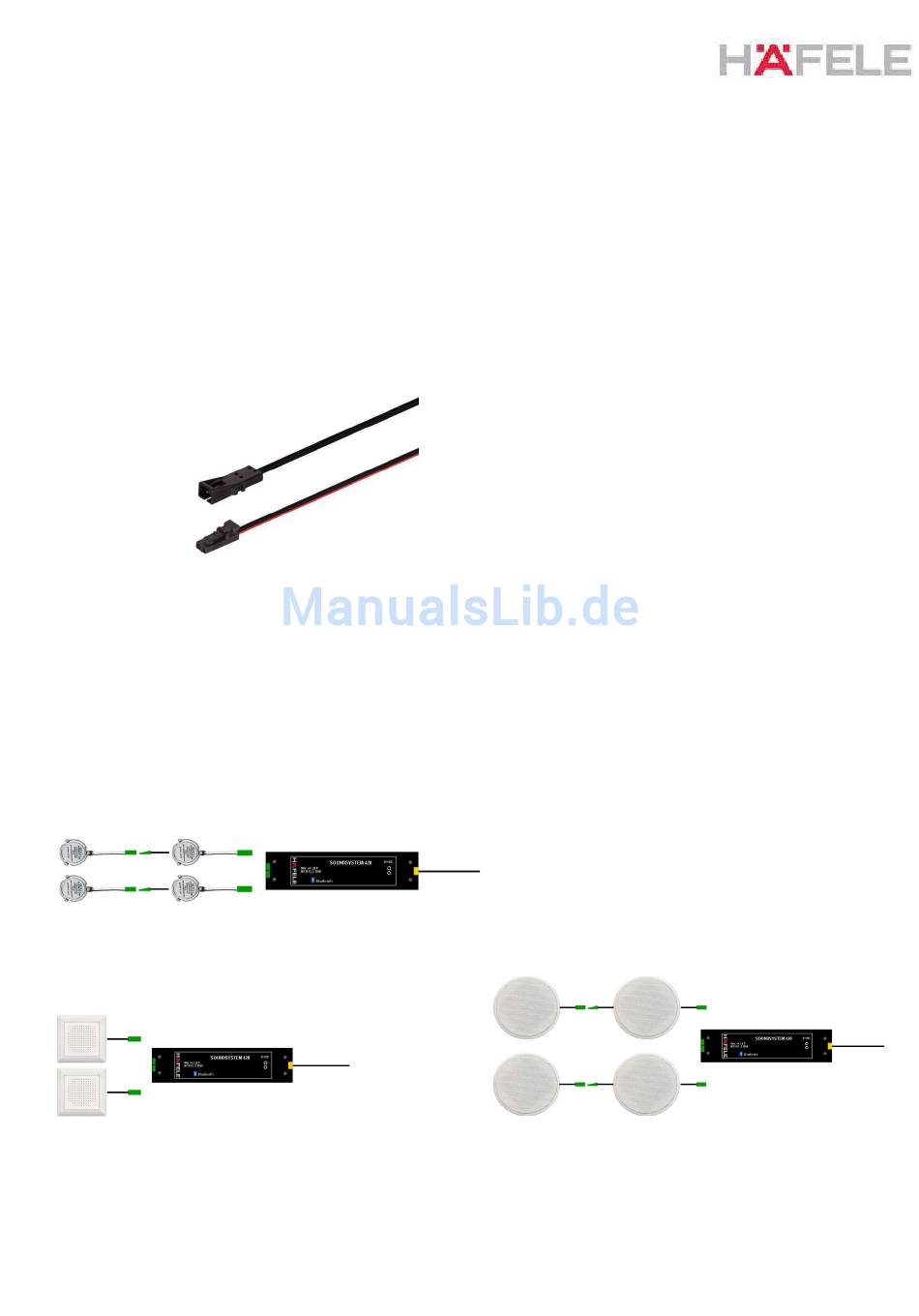

9.2. Anschluss der Stromversorgung und Lautsprecher
Schließen Sie die Kabel an die dafür vorgesehenen Komponenten (Lautsprecher) an.
Bis zu 4 Exciter/Lautsprecher möglich.
Bitte schließen Sie die Lautsprecher wenn möglich an Kanal R und L (symmetrisch) an.
Hinweis:
Die Brücke(n) dürfen erst dann entfernt werden, wenn mehr als 2 Exciter/Lautsprecher angeschlossen
werden!
Exciter
822.65.002
Unterputz 68
833.02.822
Ausgabe des Dokuments (Technische & optische Änderungen vorbehalten)
SOUNDSYSTEM 420
822.65.003
Seite 3 von 9
Das SOUNDSYSTEM 420 ist für das
Anschlusssystem von Häfele vorbereitet.
Hinweis:
Anschluss der Lautsprecher: Grün
Anschluss der Stromversorgung: Gelb
Zubehör: Loox-Netzteil / 12 V DC
Möbeleinbaulautsprecher 140
833.02.823
14.09.2015
