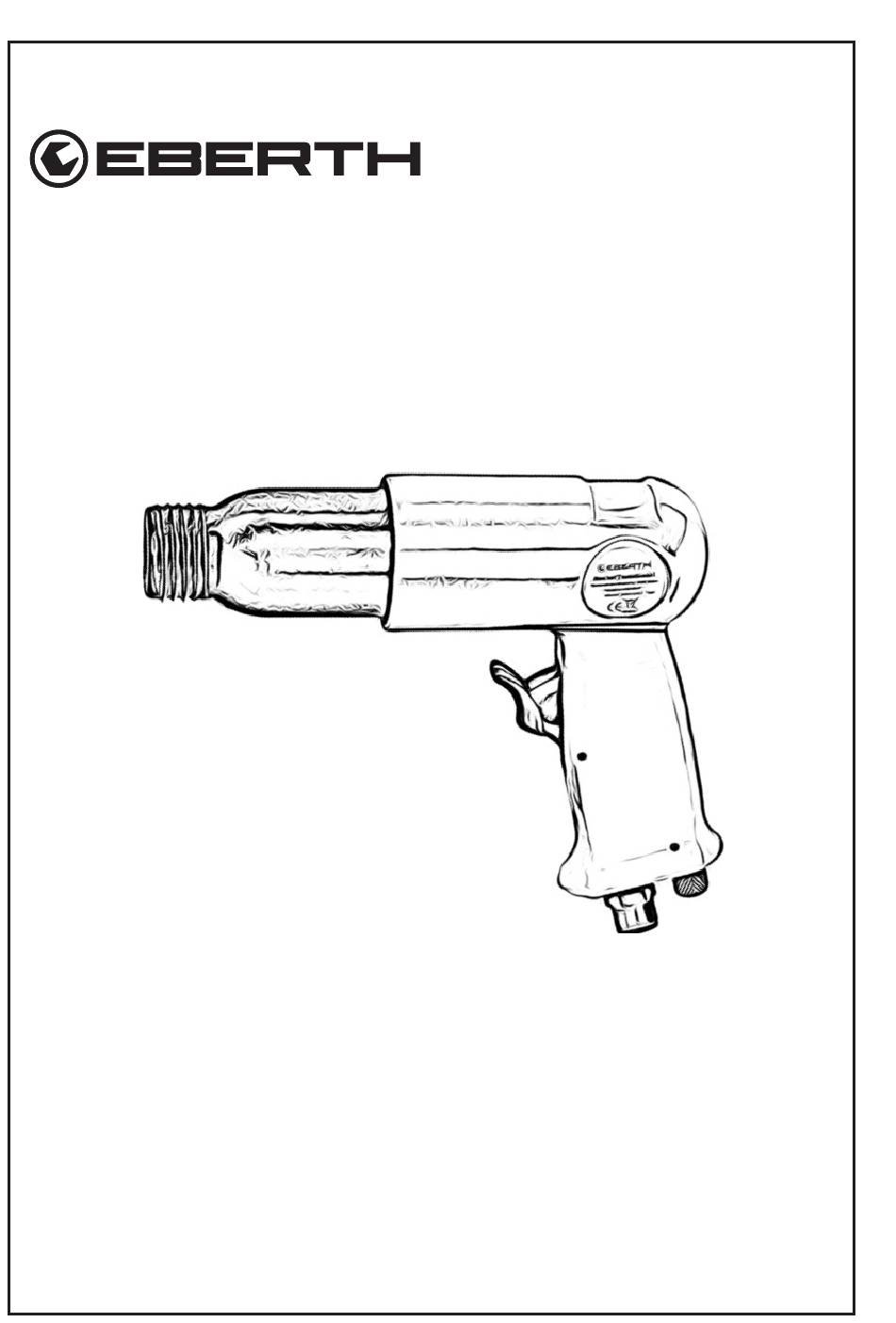

- Seite 1 DRUCKLUFT DRUCKLUFT MEISSELHAMMER SET MEISSELHAMMER SET BEDIENUNGSANLEITUNG IW8-PA10 EN FR IT ES NL PL SE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Vorhersehbare Fehlanwendung ..................5 Zeichenerklärung ........................5 Warnhinweise ........................5 Gebots-und Verbotszeichen ....................6 Symbole und Abbildungen ....................6 Allgemeine Sicherheitshinweise ....................7 Restrisiken ............................9 Nach der Lieferung ........................9 Gerätebeschreibung .........................10 Benetzung ..........................1 1 Montage ............................ 12 Wechsel des Meissels ...................... - Seite 3 Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsan- leitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Be- dienungsanleitung lesen und verstehen.Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.
-
Seite 4: Lieferumfang
Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor. Sollten Sie Ersatzteile benötigen, verwenden Sie ausschließlich Originalersatzteile! Tabelle 1 Bezeichnung Anzahl Abbildung... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung ent- sprechend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die be- stimmungsgemäße Verwendung hinausgehende, andersartige Verwendung des Gerä- tes gilt als nicht bestimmungsgemäß. • Der Druckluft-Meisselhammer ist ideal geeignet für die Verwendung im KFZ und Werk- stattbereich sowie an Montagebändern, im landwirtschaftlichen Bereich oder im Heim- werkerbereich. -
Seite 6: Gebots-Und Verbotszeichen
Warnung vor allgemeiner Gefahr. Bei Nichtbeachten besteht Lebensgefahr! Warnung vor Verletzungsgefahr durch hohe Geräuschent- wicklung. Gefahr von Einzug in Geräteteile! Bei Nichtbeachten besteht Lebensgefahr. Gebots-und Verbotszeichen Schutzhandschuhe benutzen. Gehörschutz benutzen und Schutzbrille tragen. Geeigneten Atemschutz tragen. Symbole und Abbildungen Bitte lesen! Lesen Sie vor der Benutzung die Bedienungsanleitung. -
Seite 7: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in die- ser Bedienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. • Eine unsachgemäße Benutzung der Geräte kann schwerwiegende und weit reichen- de gesundheitliche Schäden sowie immense Sachschäden verursachen. - Seite 8 • Achten Sie darauf, dass Ihr Arbeitsbereich immer sauber und gut beleuchtet ist. Un- ordnung am Arbeitsplatz kann schnell zu Unfällen führen. • Auch nach dem Trennen des Geräts von der Druckluftquelle kann sich noch Restluft in dem Gerät befinden! Drücken Sie deshalb den Abzugshebel einige Male, um die Restluft aus dem Gerät entweichen zu lassen! •...
-
Seite 9: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden. -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Abbildung 1: Zeigt das Gerät mit seinen Funktions-und Bedienelementen 1. Meissel 2. Haltefeder 3. Gehäuse 4. Abzugshebel 5. Handgriff 6. Druckluftanschluss 7. Regulierschraube V. 1.1... -
Seite 11: Benetzung
Benetzung Druckluftkomponenten: 1. Meisselhammer mit Stecknippel 6. Ventil 2. Schnellkupplungsadapter 7. Nebelöler 3. Druckluftschlauch 8. Druckluftminderer 4. Schnellkupplungsadapter 9. Filtereinheit 5. Schnellkupplung 10. Druckluftquelle Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl: Die Öleinstellungen für den Nebelöler sind wie folgt: bei einem Schlauch bis 5 m;... -
Seite 12: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. • Verwenden Sie zur Montage die Beschreibung des Gerätes als visuelle Hilfe. • Mitgelieferten Stecknippel mit Teflonband abdichten und an den Druckluftanschluss des Gerätes montieren. -
Seite 13: Reinigung, Pflege Und Wartung
Berühren Sie den Meissel nicht unmittelbar nach der Arbeit, da dieser sehr heiß werden und zu Verbrennungen führen kann. Achten Sie darauf, dass der Meissel nicht den Boden berührt, Gefahr von Rückschlag und Bruch des Meissels! Reinigung, Pflege und Wartung •... -
Seite 14: Fehlersuche
Fehlersuche Tabelle 2 Fehler Mögliche Ursache Lösung Unzureichender Überprüfen Sie die Druck- Luftdruck/Druckluft- luftverbindung, Stellen Sie menge sicher, dass das Gerät mit 2. Der Abzugshebel ist ausreichend Druckluft ver- blockiert sorgt wird. 3. Luftleck durch undich- 2. Reinigen Sie den Bereich Leistung tes Gehäuse um den Abzugshebel. -
Seite 15: Technische Daten
Technische Daten Tabelle 3 MODELL IW8-PA10 Arbeitsdruck max. 6 bar Drehzahl 3000 U/Min Druckluftanschluss 1/4“ Druckluftverbrauch ca. 120 L/Min. Material Aluminium, Hartstahl, Metall Aufnahme 10 mm (rund) 67 mm Druckluftschlauch 13 mm Innendurchmesser Meißel-Länge 175 mm Abmessungen 32 x 16 x 5 cm Gewicht 1,5 kg V. -
Seite 16: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 17: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=IW8-PA10 V. 1.1... -
Seite 18: Eu- Konformitätserklärung
EU- Konformitätserklärung Hiermit erklären wir, Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. -
Seite 19: Notizen
Notizen V. 1.1... -
