Sport-thieme Multi-Rack 600 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Multi-Rack 600:
- Montageanleitung (10 Seiten) ,
- Montageanleitung (37 Seiten) ,
- Montageanleitung (28 Seiten)
Montageanleitung
Sport-Thieme

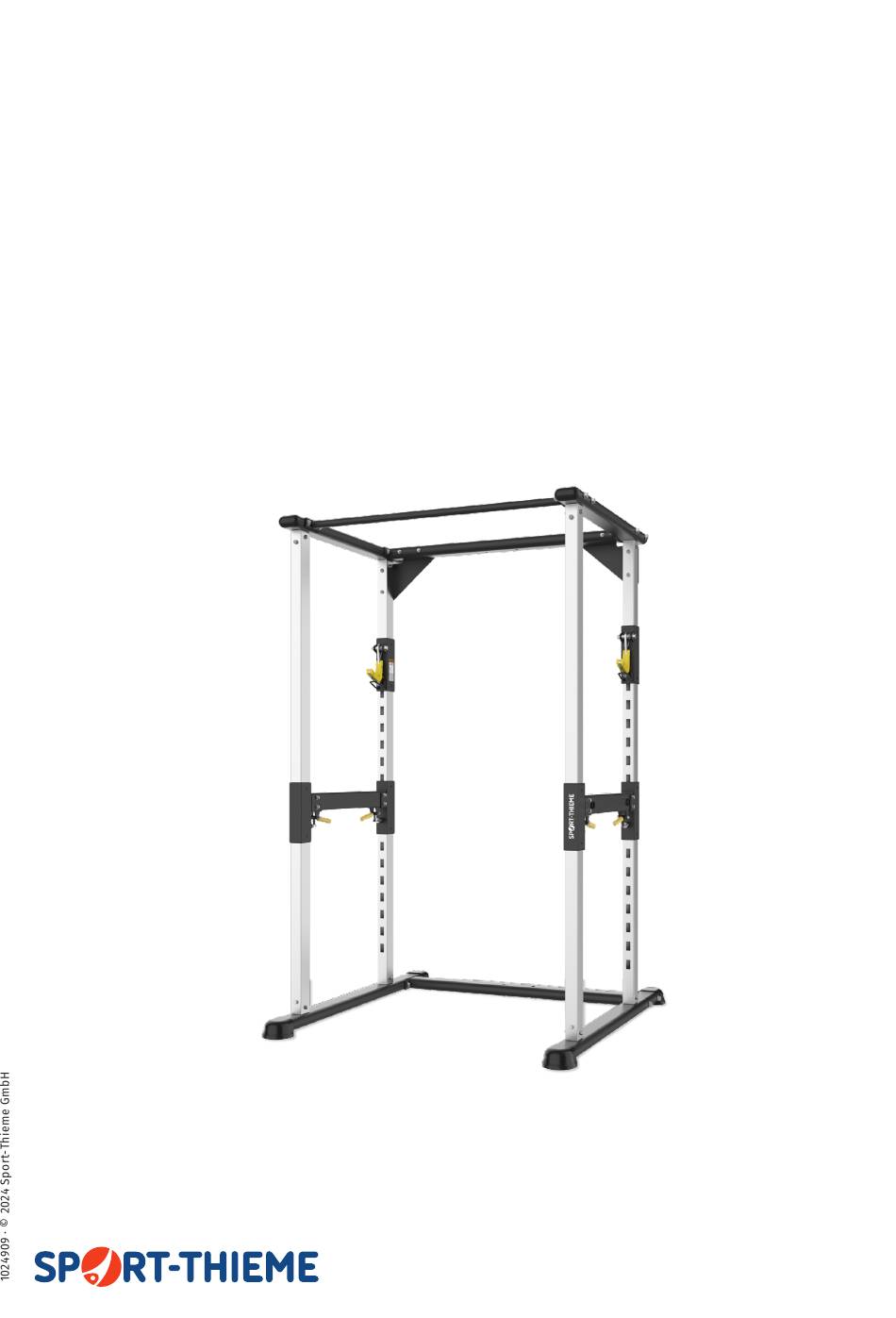

Multi-Rack „600"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 3850002
·
sport-thieme.de
Inhaltsverzeichnis
Verwandte Anleitungen für Sport-thieme Multi-Rack 600
Inhaltszusammenfassung für Sport-thieme Multi-Rack 600
- Seite 1 Sport-Thieme Multi-Rack „600“ Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
-
Seite 2: Wichtige Sicherheitshinweise
Kleidung, die sich im Gerät verfangen könnte. Lauf- oder Aerobic-Schuhe sind ebenfalls notwendig. Nutzen Sie das Gerät nur für die in dieser Anleitung beschriebene Verwendung. Verwenden Sie kein anderes, nicht von Sport-Thieme empfohlenes Zubehör. Stellen Sie keine scharfen Gegenstände in der Nähe des Geräts ab. -
Seite 3: Teileliste
Montageanleitung zu Art.-Nr. 3850002 Teileliste Nummer Bezeichnung Stück Säule, vorne, links Säule, hinten, links Säule, vorne, rechts Säule, hinten, rechts Unterer Rahmen Verbindungsrahmen, oben, hinten Verbindungsrahmen, unten, hinten Oberer Rahmen, Seite Verbindungsrohr Verbindungsplatte Schieberahmen Langer Bügel Langer Bügel mit zwei Rohrhülsen Puffer, 680x50 mm, UHMW-PE Flanschlager, Typ MFM-0811-05 Stangenverschluss-Abdeckung... - Seite 4 Montageanleitung zu Art.-Nr. 3850002 Teileliste Nummer Bezeichnung Stück Gummipuffer für Gewichtsstapel Endabdeckung für Schaumstoffrolle Wählstange Hantelscheibe Griff Rahmen Wählstift mit Abzugsleine Elastischer Zylinderstift, 10x50 mm Führungsstange für Gewichtsstapel, ø 19x1780 mm Obere Platte Oberes Seil, L: 2595 mm Unteres Seil, L: 3400 mm Kabelverbindungsschelle Kabelstopper-Gehäuse Verbindungsplatte für Riemenscheibe...
- Seite 5 Montageanleitung zu Art.-Nr. 3850002 Teileliste Nummer Bezeichnung Stück Sechskantschraube, 3/8x3" (9,525x76,2 mm) Sechskantschraube, 3/8x2-1/2" (9,525x63,5 mm) Sechskantschraube, 3/8x3-1/2" (9,525x88,9 mm) Sechskantschraube, 3/8x4-3/4" (9,525x120,65 mm) Sechskantschraube, 3/8x3-1/4" (9,525x82,55 mm) Sechskantschraube, 3/8x2-1/4" (9,525x57,15 mm) Sechskantschraube, 3/8x1-7/8" (9,525x47,63 mm) Sechskantschraube, 3/8x1-3/4" (9,525x44,45 mm) Sechskantschraube, 3/8x1-1/4"...
- Seite 6 Montageanleitung zu Art.-Nr. 3850002 Vormontierte Komponenten Nummer Bezeichnung Stück Baugruppe Unterer Rahmen Baugruppe Oberer Rahmen, Seite Baugruppe Schieberahmen Baugruppe Langer Bügel Baugruppe Langer Bügel mit zwei Rohrhülsen *18L Baugruppe Stangenverschluss-Einsteller, links *18R Baugruppe Stangenverschluss-Einsteller, rechts Baugruppe Untere Basis Baugruppe Unteres Rohr Baugruppe Oberer Rahmen mit Riemenscheiben-Rahmen Baugruppe Griff Rahmen Baugruppe Obere Platte...
- Seite 7 Montageanleitung zu Art.-Nr. 3850002 Vormontierte Komponenten...
- Seite 8 Montageanleitung zu Art.-Nr. 3850002 Vormontierte Komponenten...
- Seite 9 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 1 Schritt 2...
- Seite 10 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 3...
- Seite 11 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 4 *18R Aufkleber nach innen gerichtet *18L...
- Seite 12 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 5...
- Seite 13 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 6...
- Seite 14 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 7...
- Seite 15 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 8...
- Seite 16 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 9...
- Seite 17 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 10...
- Seite 18 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 11 Hinweis Aus Gründen der Übersichtlichkeit wurden einige Teile nicht abgebildet.
- Seite 19 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 12 Hinweis Aus Gründen der Übersichtlichkeit wurden einige Teile nicht abgebildet.
- Seite 20 Montageanleitung zu Art.-Nr. 3850002 Montage Schritt 13 Symmetrisch auf beiden Seiten montieren und alle Befestigungselemente festziehen.
- Seite 21 Montageanleitung zu Art.-Nr. 3850002 Hinweise zur Verwendung Diese Stufe trägt dazu bei, dass das Blut durch den Körper fließt und die Muskeln richtig arbeiten. Außerdem wird dadurch das Risiko von Krämpfen und Muskelverletzungen verringert. Es ist ratsam, einige Dehnungsübungen zu machen (siehe unten). Jede Dehnung sollte etwa 30 Sek. lang gehalten werden. Zwingen Sie Ihre Muskeln nicht mit Gewalt oder ruckartig in eine Dehnung –...
-
Seite 22: Wartung
Montageanleitung zu Art.-Nr. 3850002 Wartung Warnung 1. Überprüfen Sie vor der ersten Benutzung des Geräts und in regelmäßigen Abständen, ob alle Schrauben, Bolzen, Muttern und andere Verbindungen fest angezogen sind, um sicherzustellen, dass Ihr Trainingsgerät jederzeit sicher funktioniert. Warnung 2. Überprüfen Sie regelmäßig alle beweglichen Teile, die Polsterung und die Griffe auf Anzeichen von Verschleiß...
