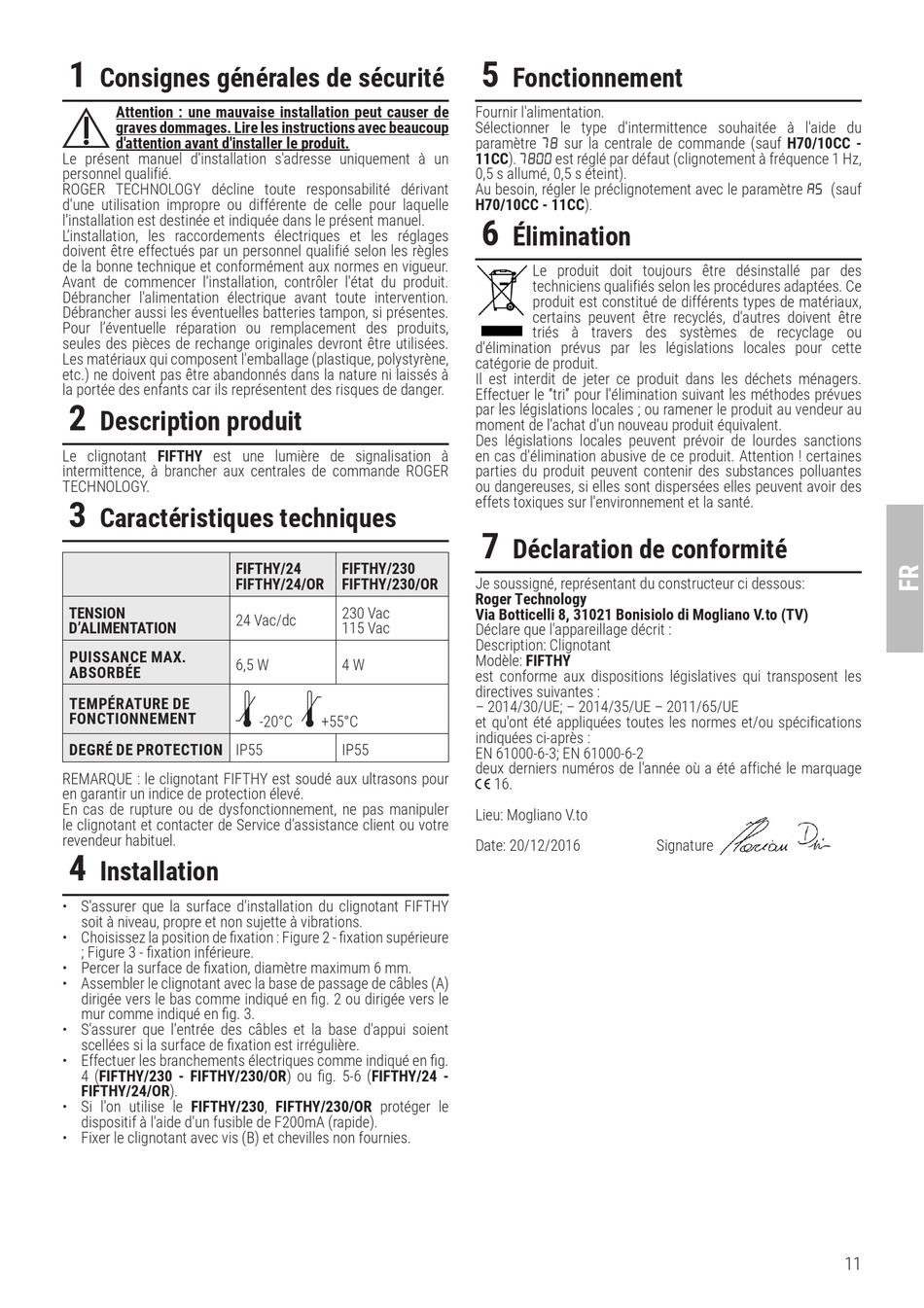

1
Consignes générales de sécurité
Attention : une mauvaise installation peut causer de
graves dommages. Lire les instructions avec beaucoup
d'attention avant d'installer le produit.
Le présent manuel d'installation s'adresse uniquement à un
personnel qualifié.
ROGER TECHNOLOGY décline toute responsabilité dérivant
d'une utilisation impropre ou différente de celle pour laquelle
l'installation est destinée et indiquée dans le présent manuel.
L'installation, les raccordements électriques et les réglages
doivent être effectués par un personnel qualifié selon les règles
de la bonne technique et conformément aux normes en vigueur.
Avant de commencer l'installation, contrôler l'état du produit.
Débrancher l'alimentation électrique avant toute intervention.
Débrancher aussi les éventuelles batteries tampon, si présentes.
Pour l'éventuelle réparation ou remplacement des produits,
seules des pièces de rechange originales devront être utilisées.
Les matériaux qui composent l'emballage (plastique, polystyrène,
etc.) ne doivent pas être abandonnés dans la nature ni laissés à
la portée des enfants car ils représentent des risques de danger.
2

Description produit

Le clignotant FIFTHY est une lumière de signalisation à
intermittence, à brancher aux centrales de commande ROGER
TECHNOLOGY.
3
Caractéristiques techniques
FIFTHY/24
FIFTHY/24/OR
TENSION
24 Vac/dc
D'ALIMENTATION
PUISSANCE MAX.
6,5 W
ABSORBÉE
TEMPÉRATURE DE
FONCTIONNEMENT
DEGRÉ DE PROTECTION IP55
REMARQUE : le clignotant FIFTHY est soudé aux ultrasons pour
en garantir un indice de protection élevé.
En cas de rupture ou de dysfonctionnement, ne pas manipuler
le clignotant et contacter de Service d'assistance client ou votre
revendeur habituel.
4
Installation
• S'assurer que la surface d'installation du clignotant FIFTHY
soit à niveau, propre et non sujette à vibrations.
• Choisissez la position de fixation : Figure 2 - fixation supérieure
; Figure 3 - fixation inférieure.
• Percer la surface de fixation, diamètre maximum 6 mm.
• Assembler le clignotant avec la base de passage de câbles (A)
dirigée vers le bas comme indiqué en fig. 2 ou dirigée vers le
mur comme indiqué en fig. 3.
• S'assurer que l'entrée des câbles et la base d'appui soient
scellées si la surface de fixation est irrégulière.
• Effectuer les branchements électriques comme indiqué en fig.
4 (FIFTHY/230 - FIFTHY/230/OR) ou fig. 5-6 (FIFTHY/24 -
FIFTHY/24/OR).
• Si l'on utilise le FIFTHY/230, FIFTHY/230/OR protéger le
dispositif à l'aide d'un fusible de F200mA (rapide).
• Fixer le clignotant avec vis (B) et chevilles non fournies.
FIFTHY/230
FIFTHY/230/OR
230 Vac
115 Vac
4 W
-20°C +55°C
IP55
5
Fonctionnement
Fournir l'alimentation.
Sélectionner le type d'intermittence souhaitée à l'aide du
paramètre 78 sur la centrale de commande (sauf H70/10CC -
11CC). 7800 est réglé par défaut (clignotement à fréquence 1 Hz,
0,5 s allumé, 0,5 s éteint).
Au besoin, régler le préclignotement avec le paramètre A5 (sauf
H70/10CC - 11CC).
6
Élimination
Le produit doit toujours être désinstallé par des
techniciens qualifiés selon les procédures adaptées. Ce
produit est constitué de différents types de matériaux,
certains peuvent être recyclés, d'autres doivent être
triés à travers des systèmes de recyclage ou
d'élimination prévus par les législations locales pour cette
catégorie de produit.
Il est interdit de jeter ce produit dans les déchets ménagers.
Effectuer le "tri" pour l'élimination suivant les méthodes prévues
par les législations locales ; ou ramener le produit au vendeur au
moment de l'achat d'un nouveau produit équivalent.
Des législations locales peuvent prévoir de lourdes sanctions
en cas d'élimination abusive de ce produit. Attention ! certaines
parties du produit peuvent contenir des substances polluantes
ou dangereuses, si elles sont dispersées elles peuvent avoir des
effets toxiques sur l'environnement et la santé.
7
Déclaration de conformité
Je soussigné, représentant du constructeur ci dessous:
Roger Technology
Via Botticelli 8, 31021 Bonisiolo di Mogliano V.to (TV)
Déclare que l'appareillage décrit :
Description: Clignotant
Modèle: FIFTHY
est conforme aux dispositions législatives qui transposent les
directives suivantes :
– 2014/30/UE; – 2014/35/UE – 2011/65/UE
et qu'ont été appliquées toutes les normes et/ou spécifications
indiquées ci-après :
EN 61000-6-3; EN 61000-6-2
deux derniers numéros de l'année où a été affiché le marquage
| 16.
Lieu: Mogliano V.to
Date: 20/12/2016 Signature
11
