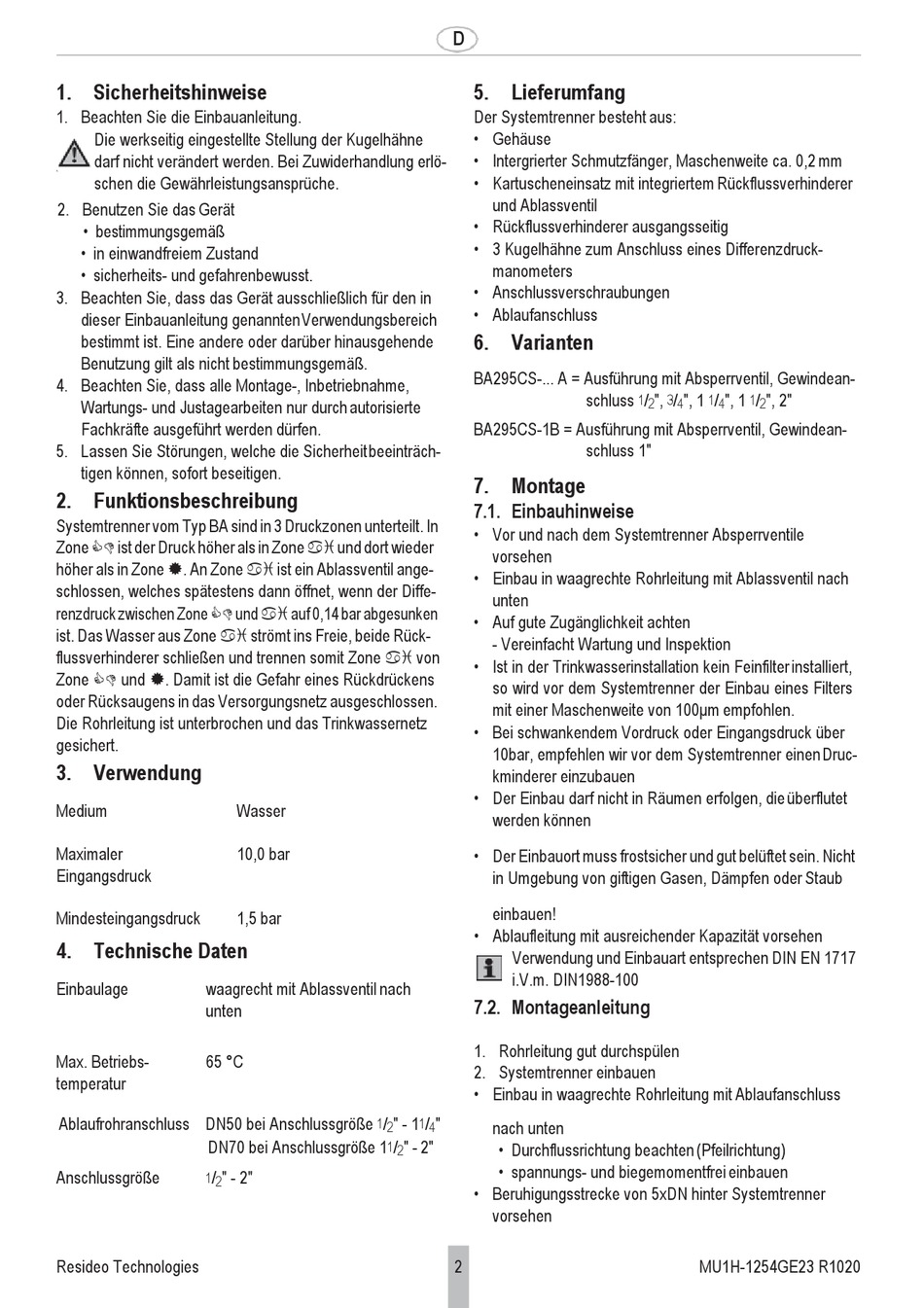

1. Sicherheitshinweise

1. Beachten Sie die Einbauanleitung.
Die werkseitig eingestellte Stellung der Kugelhähne
darf nicht verändert werden. Bei Zuwiderhandlung erlö-
^
schen die Gewährleistungsansprüche.
2. Benutzen Sie das Gerät
• bestimmungsgemäß
• in einwandfreiem Zustand
• sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in
dieser Einbauanleitung genannten Verwendungsbereich
bestimmt ist. Eine andere oder darüber hinausgehende
Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme,
Wartungs- und Justagearbeiten nur durch autorisierte
Fachkräfte ausgeführt werden dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beeinträch-
tigen können, sofort beseitigen.

2. Funktionsbeschreibung

Systemtrenner vom Typ BA sind in 3 Druckzonen unterteilt. In
Zone  ist der Druck höher als in Zone  und dort wieder
höher als in Zone . An Zone  ist ein Ablassventil ange-
schlossen, welches spätestens dann öffnet, wenn der Diffe-
renzdruck zwischen Zone  und  auf 0,14 bar abgesunken
ist. Das Wasser aus Zone  strömt ins Freie, beide Rück-
flussverhinderer schließen und trennen somit Zone  von
Zone  und . Damit ist die Gefahr eines Rückdrückens
oder Rücksaugens in das Versorgungsnetz ausgeschlossen.
Die Rohrleitung ist unterbrochen und das Trinkwassernetz
gesichert.

3. Verwendung

Medium
Maximaler
Eingangsdruck
Mindesteingangsdruck

4. Technische Daten

Einbaulage waagrecht mit Ablassventil nach
unten
Max. Betriebs- 65 °C
temperatur
Ablaufrohranschluss DN50 bei Anschlussgröße
DN70 bei Anschlussgröße 1
Anschlussgröße / " - 2"
1
2
Resideo Technologies
Wasser
10,0 bar
1,5 bar
/ " - 1
1
2
/ " - 2"
1
2
D

5. Lieferumfang

Der Systemtrenner besteht aus:
• Gehäuse
• Intergrierter Schmutzfänger, Maschenweite ca. 0,2 mm
• Kartuscheneinsatz mit integriertem Rückflussverhinderer
und Ablassventil
• Rückflussverhinderer ausgangsseitig
• 3 Kugelhähne zum Anschluss eines Differenzdruck-
manometers
• Anschlussverschraubungen
• Ablaufanschluss

6. Varianten

BA295CS-... A = Ausführung mit Absperrventil, Gewindean-
schluss
BA295CS-1B = Ausführung mit Absperrventil, Gewindean-
schluss 1"

7. Montage

7.1. Einbauhinweise

• Vor und nach dem Systemtrenner Absperrventile
vorsehen
• Einbau in waagrechte Rohrleitung mit Ablassventil nach
unten
• Auf gute Zugänglichkeit achten
- Vereinfacht Wartung und Inspektion
• Ist in der Trinkwasserinstallation kein Feinfilter installiert,
so wird vor dem Systemtrenner der Einbau eines Filters
mit einer Maschenweite von 100μm empfohlen.
• Bei schwankendem Vordruck oder Eingangsdruck über
10bar, empfehlen wir vor dem Systemtrenner einen Druc-
kminderer einzubauen
• Der Einbau darf nicht in Räumen erfolgen, die überflutet
werden können
• Der Einbauort muss frostsicher und gut belüftet sein. Nicht
in Umgebung von giftigen Gasen, Dämpfen oder Staub
einbauen!
• Ablaufleitung mit ausreichender Kapazität vorsehen
Verwendung und Einbauart entsprechen DIN EN 1717
i.V.m. DIN1988-100
7.2. Montageanleitung
1. Rohrleitung gut durchspülen
2. Systemtrenner einbauen
• Einbau in waagrechte Rohrleitung mit Ablaufanschluss
/ "
1
nach unten
4
• Durchflussrichtung beachten (Pfeilrichtung)
• spannungs- und biegemomentfrei einbauen
• Beruhigungsstrecke von 5xDN hinter Systemtrenner
vorsehen
2
/ ", / ", 1 / ", 1 / ", 2"
1 3 1 1
2 4 4 2
