Maxxisun MAXXICHARGE M-1.5 Bedienungsanleitung
Verwandte Anleitungen für Maxxisun MAXXICHARGE M-1.5
Inhaltszusammenfassung für Maxxisun MAXXICHARGE M-1.5

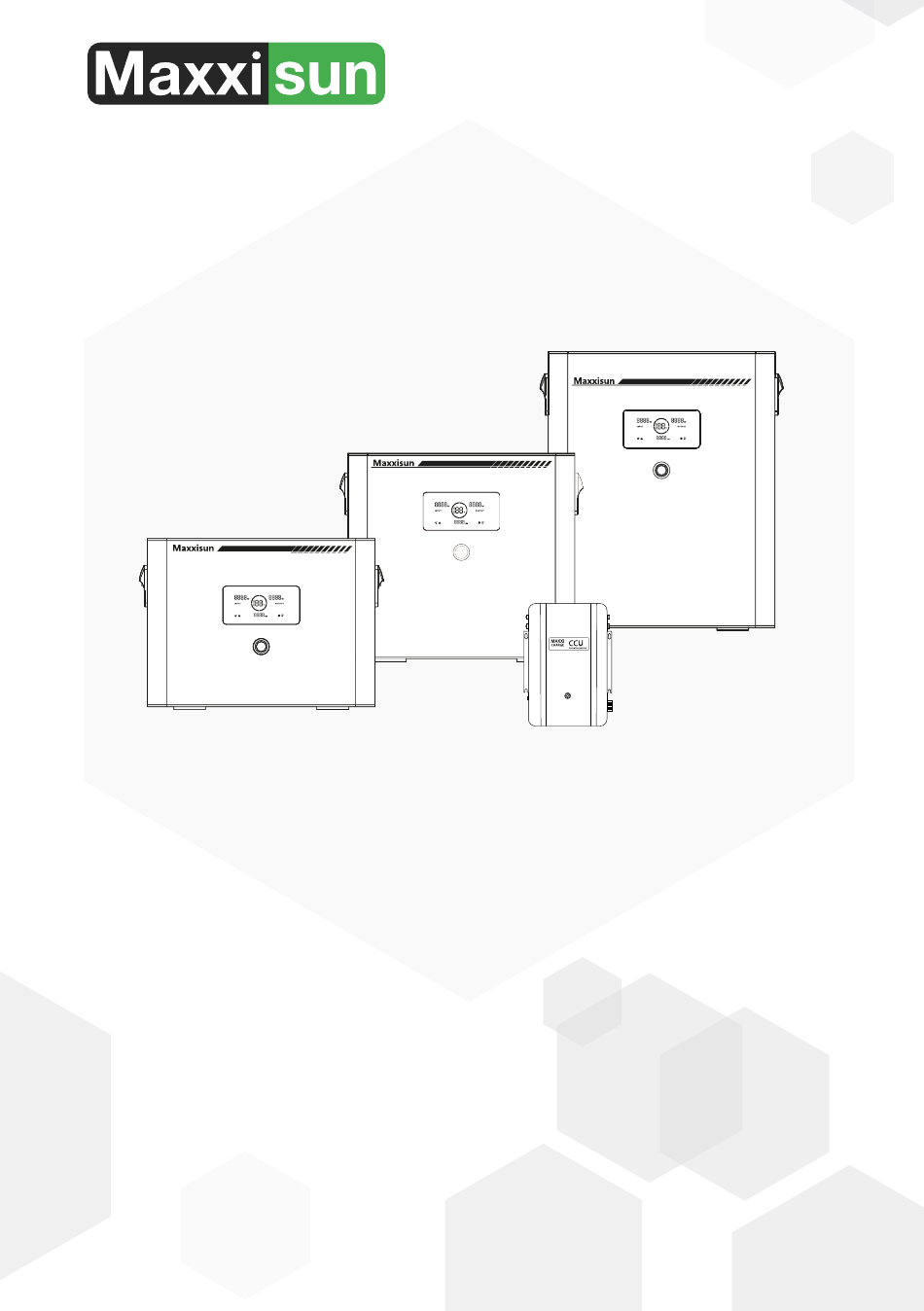

- Seite 1 MAXXICHARGE Batteriespeicher [M-1.5 / M-3.0 / M-5.0] MAXXICHARGE CCU Bedienungsanleitung | V1.2 | 05-2024...
- Seite 2 Maxxihandel GmbH Lilienthalstraße 6 04509 Wiedemar Deutschland / Germany Telefon: +49 345 54838394 E-Mail: support@maxxisun.de Web: www.maxxisun.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Bedienungsanleitung ............5 Gestaltung von Sicherheits- und Warnhinweisen . - Seite 4 9 Reinigung & Zubehör ..............32 Reinigen .
-
Seite 5: Über Diese Bedienungsanleitung
Über diese Bedienungsanleitung Diese Bedienungsanleitung enthält Informationen und Anweisungen, die für den sicheren und effizienten Umgang mit dem Produkt erforderlich sind. • Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt verwenden. • Bewahren Sie die Bedienungsanleitung an einem leicht zugänglichen Ort auf, um sie jederzeit als Nachschlagewerk zur Verfügung zu haben. -
Seite 6: Sicherheit
Sicherheit Die nachfolgenden Sicherheitshinweise beschreiben mögliche Gefährdungen und Restrisiken, die bei der Anwendung des Produkts auftreten können. Die hier aufgeführten Hinweise sorgfältig lesen und bei Verwendung des Produkts beachten. Bei Unklarheiten keine Arbeiten am Produkt durchführen und den Hersteller kontaktieren. Sicherheitshinweise •... -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Produkt ist in Kombination mit dem vom Hersteller zugelassenen Zubehör dazu bestimmt, die durch Solarpanels erzeugte Energie zwischenzuspeichern und diese in den Endstromkreis eines Haushalts einzuspeisen. Das Produkt ist unter Einhaltung der in dieser Bedienungsanleitung angegebenen Umgebungsbedingungen für den Einsatz im Innenbereich sowie im witterungsgeschützten Außenbereich geeignet. -
Seite 8: Produktbeschreibung
Produktbeschreibung Der Maxxicharge M-1.5/M-3.0/M-5.0 ist ein Batteriespeicher, der in Kombination mit der Maxxicharge CCU die von Solarpanels erzeugte Energie zwischenspeichert und bei Bedarf abgibt. Das Produkt kann in vorhandene Photovoltaiksysteme integriert oder als Komplettsystem mit dem verfügbaren Zubehör installiert werden. -
Seite 9: Aufbau Batteriespeicher
Aufbau Batteriespeicher Der Batteriespeicher verfügt an der Vorderseite über ein Display und einen Bedientaster, mit dessen Hilfe das Display ein-/ausgeschaltet und Einstellungen vorgenommen werden. An den Seiten des Batteriespeichers sind Tragegriffe eingelassen, die einen sicheren Halt ermöglichen und den Transport vereinfachen. Auf der Rückseite des Batteriespeichers befinden sich die Anschlüsse zum Verbinden der Solarpanels, der Anschluss für die CCU und der Hauptschalter. -
Seite 10: Rückseite
Rückseite M-1.5 Abb. 3 Rückseite (M-1.5) MC4-Anschluss, positive Elektrode Eingang Batterieerweiterung MC4-Anschluss, negative Elektrode Ausgang Batterieerweiterung / CCU Hauptschalter Ein/Aus Rückseite M-3.0 Abb. 4 Rückseite (M-3.0) 2x MC4-Anschluss, positive Elektrode Hauptschalter Ein/Aus 2x MC4-Anschluss, negative Elektrode Ausgang Batterieerweiterung / CCU Eingang Batterieerweiterung... - Seite 11 Rückseite M-5.0 Abb. 5 Rückseite (M-5.0) 3x MC4-Anschluss, positive Elektrode Hauptschalter Ein/Aus 3x MC4-Anschluss, negative Elektrode Ausgang Batterieerweiterung / CCU Eingang Batterieerweiterung...
-
Seite 12: Aufbau Ccu (Central Control Unit)
Aufbau CCU (Central Control Unit) Für den Betrieb des Batteriespeichers ist die zentrale Kontrolleinheit (CCU) erforderlich. Sie berechnet und überwacht den Energiebedarf, analysiert die Leistung der einzelnen Solarpanels und kommuniziert mit den angeschlossenen Batteriespeichern. Abb. 6 Aufbau CCU Ausgang CCU (Pluspol) Anschluss Antenne Ausgang CCU (Minuspol) Eingang für Batteriespeicher... -
Seite 13: Kennzeichnungen Auf Dem Batteriespeicher Und Der Ccu
Kennzeichnungen auf dem Batteriespeicher und der CCU Auf dem Produkt befinden sich Kennzeichnungen, die weitere Informationen liefern und vor Gefährdungen im Umgang mit dem Produkt warnen. Die Kennzeichnungen müssen über die gesamte Lebensdauer des Produkts in gut lesbarem Zustand gehalten und bei Beschädigungen umgehend ersetzt werden. Typenschild Auf dem Typenschild des Batteriespeichers / der CCU befinden sich Informationen zum Hersteller und den Produkteigenschaften. -
Seite 14: Anzeigeelemente
Anzeigeelemente Der Batteriespeicher verfügt über ein integriertes Display, das wichtige Systemparameter anzeigt und Informationen über den Zustand des Produkts gibt. Abb. 7 Display INPUT Leistung Zeigt die eingehende Leistung beim Laden des Batteriespeichers an. Ladestand (Prozent) Zeigt den aktuellen Ladestand des Batteriespeichers in Prozent an. OUTPUT Leistung Zeigt die ausgehende Leistung beim Entladen des Batteriespeichers Schlafmodus... -
Seite 15: Transport
Transport Beim Transport des Produkts sind die Kennzeichnungen auf der Transportverpackung sowie alle Hinweise in dieser Bedienungsanleitung zu beachten. WARNUNG Verletzungsgefahr und Gefahr durch Ersticken Kinder können sich verletzen oder ersticken, wenn sie mit Verpackungsmaterial spielen. • Kinder nicht mit Verpackungsmaterial spielen lassen. •... -
Seite 16: Lieferumfang
Lieferumfang • Maxxicharge Batteriespeicher • Maxxicharge CCU (inkl. 1x Antenne, 8x Verlängerungskabel, 4x • Bedienungsanleitung T-Adapter, Befestigungsmaterial) • Anschlusskabel an CCU / Speichererweiterung Zusätzlich zum Standardlieferumfang kann folgendes Zubehör erworben werden (für detaillierte Informationen zur Bestellung an den Hersteller wenden): •... -
Seite 17: Transportieren
Transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Bei unsachgemäßem Transport kann das Produkt beschädigt werden. • Für den Transport nur die Originalverpackung verwenden. • Das Produkt nur aufrecht transportieren. • Das Produkt vor Wettereinflüssen (z. B. Schnee, Regen, Frost, direkte Sonneneinstrahlung) und Erschütterungen schützen. Für den Transport des Produkts die nachfolgenden Schritte ausführen. -
Seite 18: Ccu Montieren
Kennzeichnungen bei Aufstellung im Innenraum Feuer, offenes Licht, Rauchen verboten Warnung vor Gefahren durch Batterien CCU montieren Die CCU verfügt über eine Wandhalterung zur platzsparenden Montage. Voraussetzungen • Die Montagefläche ist ausreichend tragfähig. • Die Montagefläche befindet sich in einem witterungsgeschützten Bereich. Benötigte Hilfsmittel (nicht im Lieferumfang) •... -
Seite 19: Batteriespeicher Miteinander Verbinden
Batteriespeicher miteinander verbinden Falls mehrere Batteriespeicher miteinander verbunden werden sollen, sind diese über das beiliegende Anschlusskabel miteinander zu verbinden. ID 3 ID 2 ID 1 CCU Abb. 8 Mehrere Batteriespeicher verbinden Vorgehensweise Beiliegendes Anschlusskabel an den Eingang zur Batterieerweiterung des ersten Batteriespeichers anschließen. -
Seite 20: Installation Und Inbetriebnahme
String die gleiche Spannung aufweisen. • Der Kabelquerschnitt muss bei der Planung der Installation von Solarpanels und Batteriespeicher zwingend beachtet werden. Ergänzende Informationen hierzu und zur allgemeinen Planung und Auslegung des Gesamtsystems können auf unserer Webseite unter www.maxxisun.de gefunden werden. -
Seite 21: Ccu An Batteriespeicher Anschließen
CCU an Batteriespeicher anschließen Um die CCU mit dem Batteriespeicher zu verbinden, folgende Schritte durchführen. Voraussetzungen • Alle Systemkomponenten sind ausgeschaltet und vom Stromnetz getrennt. • Die Batteriespeicher sind aufgestellt. • Den Batteriespeichern wurde eine Adresse zugewiesen. Vorgehensweise Im Lieferumfang enthaltene Antenne in den Antennenanschluss der CCU einschrauben. -
Seite 22: Ccu Mit Dem Netzwerk Verbinden
Netzwerken suchen. Der Gerätename erscheint unter den verfügbaren Netzwerken. Dies kann einige Minuten dauern. Das Netzwerk „Maxxi-XXXXXX-XXX“ auswählen und Anmelden klicken (Standardpasswort „maxxisun“). Sollte sich das Anmeldefenster nicht automatisch öffnen, im Webbrowser „192.168.4.1“ in die Adresszeile eingeben. ¾ Aktive WLAN-Verbindungen des Endgeräts werden getrennt und die... -
Seite 23: Grundkonfiguration Der Ccu Durchführen
Vorgehensweise Mit einem WLAN-fähigen Endgerät in das Netzwerk einwählen, in dem die CCU und das Smart Meter eingewählt sind. Im Webbrowser „maxxisun.app“ in die Adresszeile eingeben. ¾ Das Anmeldefenster öffnet sich. Gerätenamen der CCU sowie eine gültige E-Mail-Adresse (benötigt zur Wiederherstellung des Zugangs) eingeben. -
Seite 24: Ccu An Wechselrichter Anschließen
CCU an Wechselrichter anschließen Je nach Ausführung des verwendeten Wechselrichters werden zum Anschließen der CCU die im Lieferumfang enthaltenen Verteiler benötigt. Um die CCU mit dem Wechselrichter zu verbinden, folgende Schritte durchführen. HINWEIS Funktionsstörungen durch ungeeignete Kombination Werden mehrere Wechselrichter in Kombination mit dem System verwendet, kann es zu Kompatibilitätsproblemen kommen. - Seite 25 Option 2: Vorgehensweise für Wechselrichter mit 2 Eingängen Wechselrichter Abb. 10 Anschluss an Wechselrichter mit 2 Eingängen Den Batteriespeicher am Hauptschalter ausschalten. Bei Erfordernis Verlängerungskabel mit den CCU-Ausgängen verbinden. Pluspol des linken CCU-Ausgangs mit dem dafür vorgesehenen Eingang am Wechselrichter verbinden. Minuspol des linken CCU-Ausgangs mit dem dafür vorgesehenen Eingang am Wechselrichter verbinden.
-
Seite 26: Anschlussschema Solarpanels
Anschlussschema Solarpanels Der Anschluss der Solarpanels an den Batteriespeicher erfolgt abhängig vom jeweiligen Modell gemäß dem nachfolgenden Anschlussschema. HINWEIS Sachschäden durch Überschreiten der zulässigen Anschlusswerte Bei Nichteinhaltung der zulässigen Anschlusswerte können Schäden am Produkt auftreten. • Beim Anschluss von Solarpanels am Batteriespeicher die jeweils zulässigen Anschlusswerte gemäß... - Seite 27 Abb. 14 Anschlussschema M-5.0 (3x2 Module) Abb. 15 Anschlussschema M-5.0 (2x3 Module)
-
Seite 28: Solarpanels Anschließen
Solarpanels anschließen Pro Batteriespeicher können je nach Modell bis zu drei Strings angeschlossen werden. Dabei können die Strings aus mehreren Solarpanels in gleicher Anzahl bestehen, solange die folgenden zulässigen Anschlusswerte eingehalten werden. Minimalspannung pro String: 58,5 V (Arbeitsspannung) Maximalspannung pro String: 138 V (Leerlaufspannung) Maximale Eingangsleistung: 1500 W (M-1.5) | 2000 W (M-3.0) | 3000 W (M-5.0) -
Seite 29: Bedienung
Bedienung Einschalten Batteriespeicher am Hauptschalter einschalten. Das Display am Batteriespeicher leuchtet auf und zeigt im Anschluss die Systeminformationen an. Display des Batteriespeichers bedienen Das Ein- und Ausschalten des Displays erfolgt über den Taster Display Ein/Aus an der Vorderseite des Batteriespeichers. Schlafmodus ein- / ausschalten Der Batteriespeicher verfügt über einen Schlafmodus, der bei längerer Zeit ohne Bedienung das Display ausschaltet, um Energie zu sparen. -
Seite 30: Betrieb Überwachen
Systemparametern wird eine zusätzliche Applikation benötigt. HINWEIS Bei Verwendung in Kombination mit einem bereits in Betrieb genommenen PowerOpti, muss die darauf installierte Firmware aktualisiert werden. • Den Maxxisun Kundenservice kontaktieren. • Gerätenummer des PowerOpti sowie die zur Anmeldung verwendete E-Mail- Adresse bereithalten. -
Seite 31: Ccu Zurücksetzen
CCU zurücksetzen Über den Bedientaster an der Vorderseite kann die CCU neu gestartet oder auf Werkseinstellungen zurückgesetzt werden. CCU neu starten Um die CCU im laufenden Betrieb neu zu starten, folgende Schritte durchführen. Bedientaster an der CCU drücken und 3 Sekunden halten. Bedientaster loslassen. -
Seite 32: Reinigung & Zubehör
Reinigung & Zubehör GEFAHR Gefahr durch elektrische Spannung Es besteht die Gefahr eines tödlichen Stromschlags aufgrund unsachgemäßer Reinigung. • Vor der Reinigung das Produkt am Hauptschalter ausschalten. • Das Produkt nicht mit Flüssigkeiten besprühen. • Ausschließlich trockene Tücher zur Reinigung verwenden. VORSICHT Verletzungsgefahr durch heiße Oberflächen Es besteht Verletzungsgefahr durch heiße Oberflächen. -
Seite 33: Störungsbehebung
Störungsbehebung Die nachfolgende Übersicht enthält Informationen über mögliche Störungen und Maßnahmen zur Behebung der Störungen. Wenn während der Verwendung des Produkts Störungen auftreten, die nicht eindeutig durch die in dieser Bedienungsanleitung enthaltenen Informationen zu bestimmen sind oder sich nicht anhand der beschriebenen Maßnahmen beseitigen lassen, das Produkt nicht verwenden und den Hersteller kontaktieren. - Seite 34 MPPT Fehler- Ursache Maßnahme code MPPT MPPT-Ausnahmealarm (allg. • Betriebsverhalten beobachten. Fehler) • System neu starten. MPPT ist zu warm • System ausschalten und abkühlen lassen. • System ggf. an einem anderen Standort aufstellen. MPPT-Eingang Überspannung • PV-Paneele auf Beschädigungen / korrekte Leistungswerte prüfen.
-
Seite 35: Technische Daten
Technische Daten Batteriespeicher Spezifikation M-1.5 M-3.0 M-5.0 Abmessungen 350 x 382 x 263 mm 350 x 382 x 322 mm 350 x 382 x 430 mm Gewicht 32,3 kg 42,3 kg 46 kg Kapazität 30 Ah (1536 Wh) 60 Ah (3072 Wh) 105 Ah (5376 Wh) Batterietyp LiFePo Systemspannung 51,2 V Zyklenfestigkeit 4000 Zyklen 4000 Zyklen 6000 Zyklen Max. Eingangsleistung 1500 W 2000 W 3000 W Max. Ausgangsleistung 1500 W 2000 W 2000 W Max. - Seite 36 Spezifikation Wert Abmessungen 370 x 270 x 55 mm Gewicht ca. 3400 g Wirkungsgrad 95 % max. Max. Ausgangsleistung 1800 W Frequenzband 2412-2472 MHz Maximale Sendeleistung +19,99 dBm...
-
Seite 37: Außerbetriebnahme Und Lagerung
Außerbetriebnahme und Lagerung 12.1 Außer Betrieb nehmen Batteriespeicher am Hauptschalter ausschalten. Kabel der Solarpanels vom Batteriespeicher trennen. Netzstecker des Wechselrichters aus der Steckdose des Hausnetzes herausziehen. Kabel der CCU vom Wechselrichter trennen. Kabel der CCU vom Batteriespeicher trennen. Das Produkt ist außer Betrieb genommen. 12.2 Lagern HINWEIS... -
Seite 38: Entsorgung
Entsorgung Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass ein Produkt und sein Zubehör (z. B. Ladegerät, USB-Kabel) am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen. Um Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden und um die nachhaltige Wiederverwendung materieller Ressourcen zu fördern, diese Gegenstände von anderen Abfallarten trennen und verantwortungsbewusst recyceln. -
Seite 39: Konformität
Service Bei Fragen zur optimalen Planung des Systems oder im Umgang mit dem Produkt steht unser Service Ihnen mit kompetenter Unterstützung zur Seite. Maxxihandel GmbH Lilienthalstraße 6 04509 Wiedemar Deutschland / Germany Telefonsupport: +49 345 54838394 E-Mail: support@maxxisun.de Web: www.maxxisun.de...
