Meva StarTec XT Aufbau- Und Verwendungsanleitung

Wandschalung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
StarTec XT
Aufbau- und Verwendungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meva StarTec XT

Inhaltszusammenfassung für Meva StarTec XT

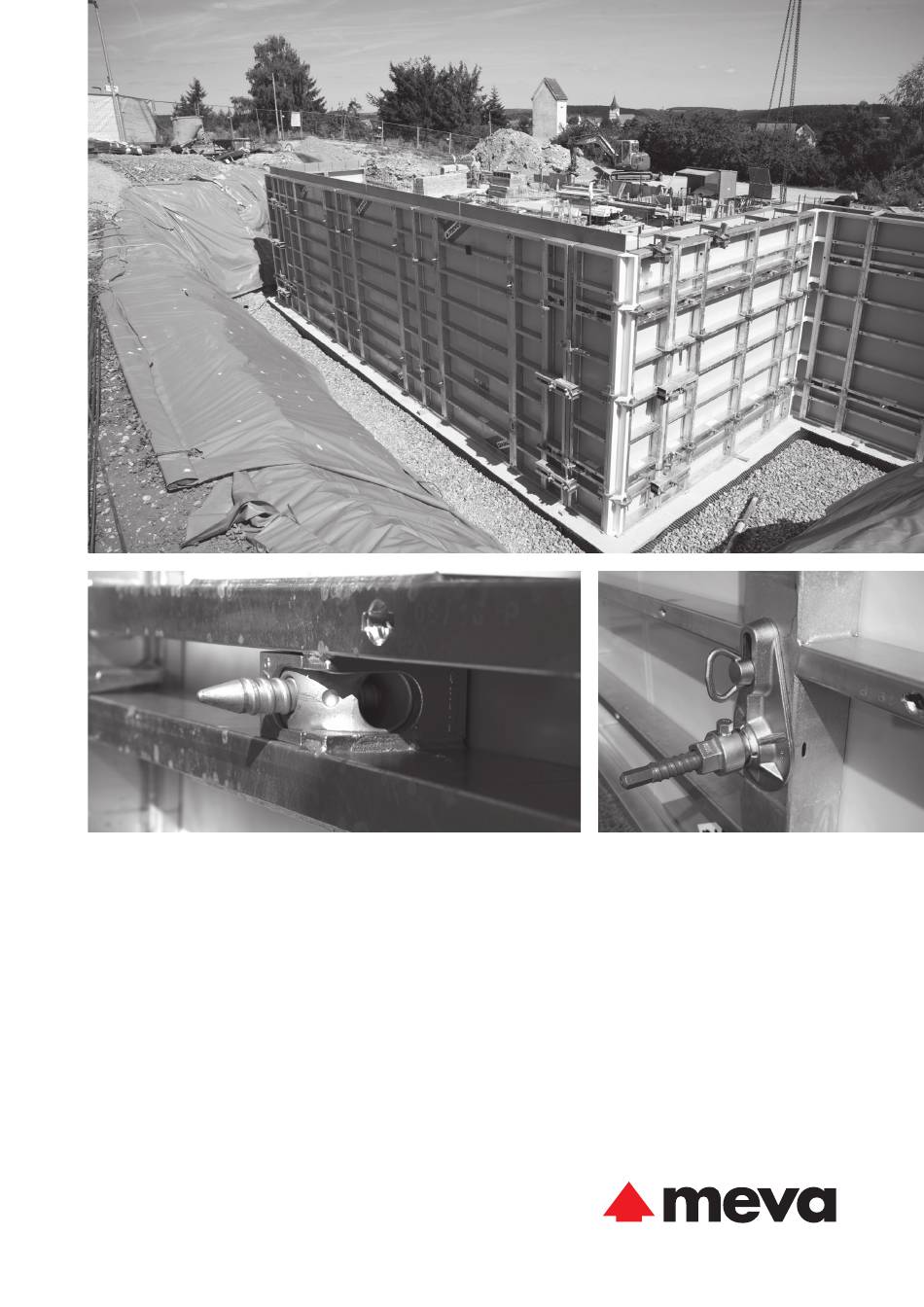

  • Seite 1 StarTec XT Aufbau- und Verwendungsanleitung...

  • Seite 2: Produktmerkmale

    Kombi-Ankerstelle ermöglicht darüber hinaus das Stapeln der Ele- mente ohne vorherige Teiledemontage. Abkürzungen, Maße, Abbildungen, Tabellen usw. Die Abkürzung ST XT wird für StarTec XT verwendet. Weitere Abkür- Die Elementabmessungen und die absolut symmetrischen innen- zungen werden an der Stelle erklärt, an der sie erstmals erscheinen.

  • Seite 3: Inhaltsverzeichnis

    Verschließen der Ankerlöcher............66 Abdichten der Ankerlöcher ............. 67 Wichtig: Grundsätzlich darf nur einwandfreies Material eingesetzt Abdichten der Ankerlöcher – MEVA Multi-Stopp 23 ......68 werden. Beschädigte Teile sind von der weiteren Verwendung aus- Übersicht Konen und Stopfen ............69 zuschließen.

  • Seite 4: Auf- Und Abbau Der Schalung

    Wandschalung StarTec XT Auf- und Abbau der Schalung Wichtig! Schalungsuntergrund Beim Auf- und Abbau der Scha- Der Untergrund für die Schalung lung sind die Unfallverhütungs- sollte sauber und eben sein und vorschriften, sowie die DGUV die Schalung problemlos tragen, Regel 101-014 der Baube rufsge- denn diese Faktoren verkürzen...
  • Seite 5 Wandschalung StarTec XT Auf- und Abbau der Schalung Schritt 1 3. Weitere Elemente aneinan- Die Außenschalung stellen derreihen und mit AS-Schal- und stützen schlössern verbinden (siehe Seite Die Beschreibung basiert auf ST-XT-14). einer geraden Wand. Vorab sei angemerkt: 270 cm hohe Elemente werden Æ...
  • Seite 6 Wandschalung StarTec XT Auf- und Abbau der Schalung Betoniergerüst Betonieren Als Basis für das Arbeits- und Ist die gesamte Schalung aufge- Betoniergerüst dient die steck- baut, verankert und geschlossen, bare Laufkonsole. kann betoniert werden. Dabei ist die Steiggeschwindigkeit in Laufkonsolen sind am stehen- Abhängigkeit vom Erstarrungs-...
  • Seite 7 Wandschalung StarTec XT Auf- und Abbau der Schalung Ausschalen Bitte beachten Es darf erst ausgeschalt werden, Beim manuellen Arbeiten werden wenn der Beton seine Mindestfe- das Gerüst und die Abstützungen stigkeit erreicht hat. Zweckmäßig vor dem Ausschalen der Ele- beginnt man das Ausschalen mente abgebaut.

  • Seite 8: Das Startec Xt-Element

    Kantenschutz ausgebildet. Hinweis Für die verfügbaren Elemente, ihre Bezeichnungen und Artikel- nummern siehe das Produktver- zeichnis. Abb. 8.5 StarTec XT 270/90 Abb. 8.1 Bezeichnung Artikel-Nr. StarTec XT AL 270/90 .....21-202-11 ST-XT-8 Aufbau- und Verwendungsanleitung / SV / Stand März 2024...
  • Seite 9 Er kann bis zu zwei XT-Anker DW, XT-Konu- sanker oder Ankerstäbe DW mit Gelenkflanschmutter aufnehmen (Abb. 9.3). Abb. 9.1 Abb. 9.3 Bezeichnung Artikel-Nr. Abb. 9.4 Abb. 9.2 StarTec XT AL 330/270 ...21-201-01 Ankerstabhalter Ø35....29-927-05 Aufbau- und Verwendungsanleitung / SV / Stand März 2024 ST-XT-9...
  • Seite 10 StarTec XT-Elemente Æ 135/330 (Abb. 10.1) und Æ 135/240 (Abb. 10.2). Abb. 10.1 Abb. 10.2 Bezeichnung Artikel-Nr. StarTec XT AL 135/330..21-203-01 StarTec XT AL 135/240 ..21-203-03 ST-XT-10 Aufbau- und Verwendungsanleitung / SV / Stand März 2024...

  • Seite 11: Elementübersicht

    Bewährte Elementhöhen und wenige Elementbreiten schaffen ein durchgängiges Breiten- und Höhenraster von 30 cm (Abb. 11.1). Kombinationsmöglichkeiten Alle StarTec XT-Elemente kön- nen stehend, liegend oder aufgestockt eingesetzt werden (Abb. 11.2 und 11.3). Ihre freie Kombinierbarkeit erlaubt eine wirtschaftliche Breiten- und Höhenanpassung im Raster von in der Regel 15 cm, max. 30 cm...

  • Seite 12: Anker- Und Fugenbild

    Wandschalung StarTec XT Anker- und Fugenbild Die Elementabmessungen der StarTec XT und die symmetri- schen, innenliegenden Anker- stellen ergeben ein einheitliches Anker- und Fugenbild für höchste Sichtbetonanforderungen. Dies gilt sowohl bei stehender, liegender oder stehend und liegend kombinierter Schalung (Abb. 12.1 und 12.2).

  • Seite 13: Die Alkus Platte

    Dioxine werden vermieden. Metall oder Fasern Aufbau der alkus-Platte: Einsatz von Trennmittel bei Geschäumter Kunststoffkern alkus-Platten Vor jedem Ersteinsatz sind MEVA Metall oder Fasern Wand- und Deckenschalungen Abb. 13.3 mit dem Betontrennmittel Kunststoff-Deckschicht MevaTrenn einzusprühen. Ein Liter des Betontrennmittels reicht für ca.

  • Seite 14: Verbindungsmittel

    Wandschalung StarTec XT Verbindungsmittel Das AS-Schalschloss ermöglicht das einfache Verbinden zweier Elemente (Abb. 14.1). Gleich ob die Elemente nebeneinander oder übereinander (auf gestockt) ange- ordnet werden. Das Schalschloss ist an jeder Stelle des Element- stoßes zwischen den Querstreben ansetz bar. Durch das geringe Gewicht (2 kg) kann es problemlos...

  • Seite 15: Ankervarianten

    Wandschalung StarTec XT Ankervarianten Die StarTec XT bietet drei Varian- Einseitige Ankerung mit XT-Konusanker 20 bzw. 23 ohne Rillenrohr ten der Ankerung: Æ Einseitige Ankerung mit XT- Konusanker 23 ohne Rillenrohr (Abb. 15.1) Zweiseitige Ankerung mit Æ Ankerstab DW und Rillenrohr (Abb. 15.2) Achtung Nicht benutzte Ankerstellen müs-...

  • Seite 16: Die Kombi-Ankerstelle

    Wandschalung StarTec XT Die Kombi-Ankerstelle Die Kombi-Ankerstelle (Abb. 16.1) ist eine drehbare Aufnahme für Ankerstäbe DW und XT-Konusankerstäbe. Sie ist im Element versenkt und dort fest integriert (Abb. 16.1). Je nach Wahl der Ankervariante (Tab. 16.6 und Seite ST-XT-15) kann der sphärische Korpus der Kombi-Ankerstelle durch Dre- hen um 90°...

  • Seite 17: Abdichtung Der Kombi-Ankerstelle

    D 35/38 oder alternativ jeder Abb. 17.5 XT-Dichtungskonus mit aufge- drückter Kappe D20 verwendet Elementhöhe XT-Dichtungskonus 5 bzw. werden (Abb. 17.5). 10 AL in StarTec XT-Element Das Entfernen des XT-Dich- AL 20 tungskonus vom StarTec XT- AL 20 AL 20 Schalungselement kann leicht AL 20...

  • Seite 18: Ankerung - Einseitig Mit Xt-Konusanker 23

    Wandschalung StarTec XT Ankerung – Einseitig mit XT-Konusanker 23 Der XT-Konusanker 23 (Abb. 18.1) ist in verschiedenen Längen für unterschiedliche Wandstärken vorhanden. XT-Konusanker 23: Æ 15-25 cm Æ 20-30 cm Æ 35-45 cm Æ 45-55 cm Æ 60-70 cm Fixierschraube Er kann mit der Einstellschraube für WS an der XT-Gelenk- flanschmutter im 0,5-cm-Raster angepasst werden.
  • Seite 19 Wandschalung StarTec XT Ankerung – Einseitig mit XT-Konusanker 23 Der XT-Konusanker 23 (Abb. 19.1) hat eine Einstell- schraube für Wandstärken im 0,5-cm-Raster: Vor Einstellen der Wandstärke ist die Einstellschraube (SW 19) zu lösen. Einstellschraube Abb. 19.1 Zur Einstellung von Wand- stärken in ganzen cm ist die...
  • Seite 20 Wandschalung StarTec XT Ankerung – Einseitig mit XT-Konusanker 23 Montage Hinweis Vor dem Betonieren: Æ Das korrekte Einrichten der 1. Stellschalungselement stellen Schalung auf die gewünschte (Abb. 20.1 und ST-XT-5), Wandstärke wird erleichtert, Bewehrungsarbeiten durchführen in dem ein Anschlag oder eine (Abb. 20.2).

  • Seite 21: Ankerung - Zweiseitig Mit Ankerstab Dw Und Rillenrohr

    Wandschalung StarTec XT Ankerung – Zweiseitig mit Ankerstab DW und Rillenrohr Zur zweiseitigen Ankerung der StarTec XT mit Anker- stab DW und Rillenrohr werden alle Kombi-Ankerstellen des Schalungselementes auf die Position Ankerhülse eingestellt (Abb 21.1). Rillenrohr Die StarTec XT ist auf die Ver- wendung des Ankerstabes DW 20 ausgelegt.

  • Seite 22: Betonierregeln Und -Geschwindigkeit

    Wandschalung StarTec XT Betonierregeln und -geschwindigkeit Die max. zul. Frischbetondruck- aufnahme für StarTec XT beträgt Maximale Betoniergeschwindigkeit v (in Abhängigkeit von Konsistenz und 60 kN/m². Erstarrungsende t / ab einer Wandhöhe von 2,40 m)* in m/h StarTec XT = 5 h...

  • Seite 23: Ebenheit

    Wandschalung StarTec XT Ebenheit Die zulässigen Verformungen DIN 18202, Tabelle 3 eines Bauteils sind in der Spalte DIN 18202 Ebenheits toleranzen Tabelle 3, Zeilen 5 bis 7 definiert Stichmaße als Grenzwerte in mm bei Messpunktabständen in m bis (Tab. 23.1). Hier sind die maximal...

  • Seite 24: Befestigung Von Zubehör

    Wandschalung StarTec XT Befestigung von Zubehör Alle Elemente verfügen über Funktions streben mit einge- schweißten DW-Gewindemuttern (Abb. 24.1, 24.5 und 24.6). Laufkonsolen haben einen integrierten selbstsichernden Ste- cker (Abb. 24.2). Sie werden an der Funktionsstrebe eingehängt und können mit einer Flansch- schraube 18 befestigt werden.

  • Seite 25: Abstützung

    Wandschalung StarTec XT Abstützung Die Befestigung der Richtstützen Schalungshöhe h (m) oder der Richtkonsole 250 mit Abstützung 2,25 2,40 2,70 3,15 3,30 3,60 3,75 Anschlussgelenk erfolgt mit der R250+ R250+ R250+ R250+ R250+ R460+ R460+ Flanschschraube 18 an den Funk- Richtstütze...
  • Seite 26 Wandschalung StarTec XT Abstützung Die Befestigung der Abstützung an der Dopplegelenk-Fußplatte Anschlussgelenk (Abb. 26.1) erfolgt z.B. mit MEVA-Schnellanker oder Bolzen- Flanschschraube 18 anker. Im Randbereich der Schalung Richtstütze / Richtkonsole kann die maximal zulässige Ein- flussbreite der Schrägabstützung (e) gem. der Abb. 26.3 reduziert werden.

  • Seite 27: Arbeitsplätze

    Schutzgittern. Sie ermöglichen den Aufbau einer Geländerpfosten schnellen und sicheren Absturzsi- cherung (Abb. 27.2). Achtung Beim Gebrauch der MEVA- Systeme sind die örtlichen und landesspezifischen Vorschriften zu beachten. Abb. 27.2 Aufbau- und Verwendungsanleitung / SV / Stand März 2024...

  • Seite 28: Arbeitsplätze - Betonierklappbühne Bkb 125

    Abb. 28.4 heitlichem Höhenniveau wird die längenbezogene Anpassung des Kettengehänges empfohlen. Einsatz im Eckbereich und beim Restmaßausgleich Beim Gebrauch der MEVA Stirngeländer BKB 125 als Rücken- Systeme sind die örtlichen und Stirngeländer BKB 125 als schutzgeländer in Verbindung mit der landesspezifischen Vorschriften Seitenschutz BKB 125/140 beim Restmaßausgleich...

  • Seite 29: Arbeitsgerüste - Betonierklappbühne Bkb 125

    Achtung Nicht benutzte Ankerstellen müs- sen stets mit Kappe D35/38 oder alternativ mit XT-Dichtungskonus mit aufgedrückter Kappe D20 geschlossen werden (siehe Seite ST-XT-17). Betonierklappbühne BKB Abb. 29.1 StarTec XT-Element Höhe 330 cm Kopfankerstelle Kopfankerstelle Betonierklappbühne BKB Rillenrohr Abb. 29.3 Uni-Kralle Flanschmutter Abb.

  • Seite 30: Arbeitsplätze - Laufkonsole

    Wandschalung StarTec XT Arbeitsplätze – Laufkonsole Die steckbare Laufkonsole 90 (Abb. 30.1) wird zum Einhän- gen in die Funktionsmutter um 45° gedreht, anschließend senkrecht gestellt und kann mit Laufkonsole 90 einer Flanschschraube 18 an der darunter liegenden Funktions- strebe fixiert werden. Der Belag kann auf der Konsole befestigt werden.

  • Seite 31: Arbeitsplätze - Alu-Plattform

    Wandschalung StarTec XT Arbeitsplätze – Alu-Plattform Die Alu-Plattform (Abb. 31.1 Zur Montage der Teleskoplei- und 31.2) ermöglicht einen ter an der Alu-Plattform wird schnellen und sicheren Aufstieg zunächst die integrierte Achse am Schalungselement. Sie ist mit der Teleskopleiter entfernt. Sie einem rutschhemmenden Riffel-...
  • Seite 32 Wandschalung StarTec XT Arbeitsplätze – Alu-Plattform Mit der Verlängerung 450 (Abb. 32.1) kann die Alu-Platt- form erweitert werden. Sie wird in das längsseitige Hohlprofil der Alu-Plattform eingeschoben und wird daran im 2,5-cm-Raster mit den an der Verlängerung integrierten Bolzen und Feder- Abb. 32.1 steckern arretiert.

  • Seite 33: Arbeitsplätze - Kipp-Halterung 40/60

    Anschlussmöglichkeit für: Seite des Arbeitsgerüstes gegen Geländerpfosten 100, 140 und 48/120 UK Absturz zu sichern. Die Kipp-Halterung 40/60 (Abb. 33.1) ist für die MEVA- Wandschalungssysteme Mam- mut XT, Mammut 350, Mammut, StarTec XT und StarTec/AluStar konzipiert und dient zur Auf- nahme von MEVA-Geländer- pfosten zum Erstellen einer Absturzsicherung.

  • Seite 34: Kranhaken

    Wandschalung StarTec XT Kranhaken Der AS-Kranhaken (Abb. 34.1) Aussonderungs merkmal hat eine Tragfähigkeit von 15 kN Überschreitet das Kontrollmaß (1,5 t). 41 mm, ist der Kranhaken sofort auszutauschen. Dies gilt Handhabung auch, wenn nur ein Schenkel 1. Zuerst Sicherheitshebel soweit das Kontrollmaß überschreitet Kontrollmaß < 41 mm wie möglich öffnen (Abb. 34.3).

  • Seite 35: Ecke 90

    Wandschalung StarTec XT Ecke 90° Eine 90°-Ecke kann mit Star- Tec XT für alle Wandstärken hergestellt werden. Hierzu sind 3 Außeneckgrößen (Abb. 35.1 AS/ST-Außenecken 90° und 35.2) und 1 Inneneckgröße (Abb. 35.3 und 35.4) zur Kombi- nation mit den StarTec XT-Stan- dardelementen vorhanden. 0 cm Abb.
  • Seite 36 Wandschalung StarTec XT Ecke 90° Zur Herstellung von 90°-Ecken werden StarTec XT-Standardele- WS 15 cm WS 20 cm WS 25 cm mente der Breite 45 und 60 cm in Kombination mit ST-Innen- und AS/ST-Außenecken verwen- det (Abb. 36.1 bis 36.6). Abb. 36.1 Abb. 36.2 Abb.
  • Seite 37 XT-Dichtungskonus Einseitige Ankerung mit aufgedrückter Kappe D20 Abb. 37.1 geschlossen werden (siehe Seite ST-XT-17). ST-Innenecke 270/240 270/240 StarTec XT-Element b = 45 o. 60 cm Abb. 37.2 AS/ST-Außenecke Einseitige Ankerung ST-Innenecke Abb. 37.3 StarTec XT-Element Abb. 37.4 Bezeichnung Artikel-Nr.

  • Seite 38: Ecke 90° - St-Innenecke

    Wandschalung StarTec XT Ecke 90° – ST-Innenecke Die ST-Innen ecke ist verzinkt und hat eine alkus-Platte. Die Innenecke (Abb. 38.1) wird wie ein Standard element in der Höhe 330 cm mit 3 Schalschlös- sern bzw. 2 Schalschlössern in ST-Innenecke 90° allen anderen Höhen pro Seite verbunden.

  • Seite 39: Ecke 90° - As/St-Außenecke

    Wandschalung StarTec XT Ecke 90° – AS/ST-Außenecke AE 0 Die AS/ST-Außenecken AE 0, AE 5 und AE 10 (Abb. 39.2) ergeben mit den StarTec XT-Ele- 0 cm menten und dem AS-Schal schloss eine zugfeste Außenecklösung für 90°-Ecken (Abb. 39.1, 39.2 und Seite ST-XT-35). AE 5 Die Anzahl der erforderlichen AS-Schalschlösser am AS/ST-...

  • Seite 40: Ecke 90° - As/St-Außenecke Aufgestockt

    Wandschalung StarTec XT Ecke 90° – AS/ST-Außenecke aufgestockt Die Anzahl der erforderlichen AS-Schalschlösser am AS/ST- Außeneck (a), am nächsten Elementstoß (b) sowie am Standardelementstoß (c) an aufgestockten AS/ST-Außenecken bis zu einer Wandstärke (WS) von 30 cm entnehmen Sie der Tab. 40.2. Abb. 40.1 Anzahl AS-Schalschlösser...

  • Seite 41: Gelenkecke

    Wandschalung StarTec XT Gelenkecke Bei nicht rechtwinkligen Ecken werden Gelenkaußen- AS/ST-Element (konventionelle Ankerung und -innenecken eingesetzt durch Rahmenankerstelle) (Abb. 41.1 und 41.2). An der Außenecke müssen ST XT-Element Richtschienen mit Flanschschrau- ben an den Funktionsstreben der benachbarten Elemente befestigt werden. Bei Innenwinkeln größer 100°...
  • Seite 42 Wandschalung StarTec XT Gelenkecke α Ist der Innenwinkel kleiner y = Elementbreite E1 + erforderliches Passholz 100°, kann innen auf Richtschie- nen und ein Distanzholz verzich- Passbolzen M17x150 tet werden (Abb. 42.1). Gelenkecke außen Tabelle 42.2 zeigt die ver- schiedenen Passbereiche Y Passholz mit Uni-Schalschloss 22 (Ausgleichsholz) abhängig von...

  • Seite 43: Ausschalecke

    Wandschalung StarTec XT Ausschalecke Mit den ST-Auschalecken 330, Achtung 270 und 135 zum leichten Beim Anschlagen mit mehreren Ausschalen von z.B. Schächten Strängen dürfen laut BG nur kann man die Schalung schnell, zwei Stränge als tragend ange- sicher und materialschonend von nommen werden.
  • Seite 44 Wandschalung StarTec XT Ausschalecke Anbringung der Schalschlösser Die Funktion der ST-Ausschale- cken ist gewährleistet, wenn die AS-Schalschlösser in den zugelassenen Bereichen der Aus- schalecke befestigt werden. In den schraffierten Bereichen ist keine Schalschlossanbringung möglich. Bei der Höhe 330 cm sind 3 Schalschlösser erforderlich (Abb. 44.1).
  • Seite 45 Wandschalung StarTec XT Ausschalecke Anbringung der Schalschlösser Die Funktion der ST-Ausschale- cken ist gewährleistet, wenn die AS-Schalschlösser in den zugelassenen Bereichen der Aus- schalecke befestigt werden. In den schraffierten Bereichen ist keine Schalschlossanbringung möglich. Bis zur Höhe 270 cm sind 2 Schalschlösser erforderlich (Abb. 45.1 und 45.2).
  • Seite 46 Wandschalung StarTec XT Ausschalecke Aufbau und Handhabung Hinweis 1. Der an der Ausschalecke Das Rückversetzen der Aus- Bolzen mit Federstecker Kniehebelstange integrierte Keil wird zur Fixierung schalecke in die Ausgangsposi- am Kopplungsstück der Ecke tion mittels Hammerschlag auf eingesteckt (Detail C - Betonier- die Kniehebelstange kann zu zustand).
  • Seite 47 Wandschalung StarTec XT Ausschalecke Ausschalhilfe Mit der Ausschalhilfe für Aus- Schlüsselweite (SW) Schlüsselweite (SW) 36 schalecke (Abb. 47.1) kann die Ausschalecke von der Oberseite aus einfach betätigt werden. Die Bedienung kann mit elektrischem Schrauber, Rat- schenschlüssel oder Schrau- benschlüssel erfolgen. Es sind Werkzeuge mit den Schlüssel-...
  • Seite 48 Wandschalung StarTec XT Ausschalecke Funktionsweise der Ausschalhilfe/Ein- und Schrauber Ausschalhilfe Die Ausschalhilfe verfügt über 3 Sechskantmuttern für Werk- zeuge mit den Schlüsselweiten Sechskantmutter 27, 30 und 36. Die Ein- und Ausschalhilfe verfügt über eine Spannschraube Sechskantmutter mit der Schlüs- Ein- und Ausschalhilfe selweite 36.
  • Seite 49 Wandschalung StarTec XT Ausschalecke Die ST-Ausschalecke kann auch als Hilfe zum Ausschalen einge- setzt werden. Durch Betätigen der Ausschalecke wird die Spannung der Elemente nach der Betonage gelöst. Schritte 1. Nach der Betonage AS- Schalschlösser an Ausschalecke Abb. 49.1 entfernen (Abb. 49.1).

  • Seite 50: Längenausgleich

    Wandschalung StarTec XT Längenausgleich Ein Ausgleich bis 14 cm wird bauseits mit Passholz und Uni- Schalschlössern 22 hergestellt, bis 20 cm mit Passholz und Uni- Passholz Schalschlössern 28. Die Ausstei- fung erfolgt mit Richtschienen, die grundsätzlich an den Funkti- onsstreben der Elemente befestigt <...

  • Seite 51: Längenausgleich - Ausgleichsbreiten

    Wandschalung StarTec XT Längenausgleich – Ausgleichsbreiten Die maximale Aus gleichs breite X für die Gurtung auf Ankerstel- lenlage (Abb. 51.1 und 51.2) und für Gurtung auf Funktions- strebenlage wird abhängig vom zulässigen Frischbetondruck und dem Richtschienen typ ermittelt (Tab. 51.3). Flanschschraube 18 Richtschiene Abb.

  • Seite 52: T-Wandanschluss

    Inneneck gegenüber an der langen Wandseite Passhölzer in entsprechender Stärke eingesetzt (Abb. 52.1, 52.2 und Tab. 52.3). Am Inneneck anschließend sind StarTec XT-Elemente der Breite 30 cm einzuplanen (Abb. 52.1 und 52.2). Zur Tragfähigkeit und den maxi- mal zulässigen Ausgleichsbreiten der Richtschienen beachten Sie die Tab.

  • Seite 53: T-Wandanschluss - Unterschiedliche Wandstärken

    Wandschalung StarTec XT T-Wandanschluss – Unterschiedliche Wandstärken Ein T-Wandanschluss mit unter- schiedlichen Wandstärken kann mit zwei ST-Innenecken und Passhölzern oder Ausgleichshöl- zern mit entsprechend zuge- schnittener Schalhaut hergestellt werden (Abb. 53.1 und 53.2). Zur Tragfähigkeit sind die maxi- mal zulässigen Ausgleichsbreiten der Richtschienen zu beachten (siehe Tab. 3 auf Seite...

  • Seite 54: Wandanschluss

    Wandschalung StarTec XT Wandanschluss Durch die innenliegenden Ankerstellen aller Elementbreiten der StarTec XT können Taktan- schlüsse an bestehende Wände problemlos realisiert werden (Abb. 54.1 und 54.2). Abb. 54.1 Die Abbildungen 54.3 und 54.4 zeigen weitere Möglichkeiten für StarTec XT-Großflächenelement max. einen Wand anschluss. Je nach...

  • Seite 55: Wandversprung

    Wandschalung StarTec XT Wandversprung Wandversprünge bis 10 cm las- sen sich durch Zurücksetzen des jeweiligen Standardelementes schalen (Abb. 55.1). Ab einem Wandversprung von 13 cm bis 23 cm sind ST-Innene- cken zu verwenden (Abb. 55.2). Abb. 55.1 Die Verbindung der Elemente Distanzholz Richtschiene erfolgt unter Verwendung bauseitiger Distanzhölzer...

  • Seite 56: Stirnabschalung

    Wandschalung StarTec XT Stirnabschalung Außenecke und Anzahl AS-Schalschlösser Standardelement Betonierhöhe Stirnabschalungen am Wan- Ecke (a) Elementstoß (b) dende können mit AS/ST-Außen- h = 0,90 m ecken und Standardelementen h = 1,35 m (Abb. 56.1, 56.3 und 56.4) h = 2,70 m hergestellt werden.
  • Seite 57 Wandschalung StarTec XT Stirnabschalung Stirnabschalungen am Wan- dende oder am Taktende einer durchgehenden Wand können mit Abschalbügel und Kant- hölzern sowie bauseitig zuge- schnittener Schalhaut hergestellt werden. Abschalbügel Für Wandstärken je stufenlos bis 40 cm (40/60) bzw. 30 cm (23/40). Pro Ankerstellenlage wird: 1 Abschalbügel...

  • Seite 58: Pfeilervorlage

    Wandschalung StarTec XT Pfeilervorlage Herkömmliche Pfeilervorlagen lassen sich schnell mit ST- Innenecken, Standardelementen und, bei Bedarf, Distanzhölzern schalen. Zwecks Stabilität sind Abschalbügel und Richt schienen anzubringen (Abb. 58.1 bis 58.3). Je nach gewünschter Wandstärke sind auch auf der der Pfeilervorlage gegnüberlie- genden Wandseite Passhölzer...

  • Seite 59: Höhenversatz

    Wandschalung StarTec XT Höhenversatz Das Schalschloss kann an jeder Stelle des Elemenstoßes zwischen den Querstreben angebracht werden (Abb. 59.1), die Raste- runabhängigkeit ermöglicht pro- blemlose Element verbin dungen ohne weiteres Zubehör. Ste- hende, liegende und höhenver- setzte Elemente werden – auch bei schiefen Ebenen –...

  • Seite 60: Liegender Einsatz

    Wandschalung StarTec XT Liegender Einsatz Für das Schalen von Fundamen- ten, Aufkantungen und Scha- lungsaufgaben mit integriertem Fugenband bietet die StarTec XT verschiedene baustellengerechte Lö sungen. Durch die mittige Ankerstelle kann das Element problemlos liegend eingesetzt werden (Abb. 60.1 und 60.3). Ggf. ist...

  • Seite 61: Auf-/Unterstockung

    Wandschalung StarTec XT Auf-/Unterstockung Alle StarTec XT-Elemente können stehend oder liegend aufgestockt Max 60° werden. Ihre freie Kombinierbar- keit erlaubt eine wirtschaftliche Breiten- und Höhenanpassung im Raster von max. 30 cm (siehe Seite ST-XT-11). Die Verbin- dung erfolgt immer mit dem AS-Schalschloss (siehe Seite ST-XT-14).

  • Seite 62: Aussteifung Von Einheiten

    Aussteifung von Einheiten Für eine optimale Lastvertei- lung ist die Verwendung von Großflächenelementen sinnvoll (Abb. 62.1). Großflächenelement StarTec XT AL 270/240 oder 330/270 Werden 3 und mehr Elemente mit einer mittigen Ankerstelle (Elementbreiten 135 cm und kleiner) nebeneinander angeord- net, erfolgt die Aussteifung der...

  • Seite 63: Umsetzen Mit Dem Kran

    Wandschalung StarTec XT Umsetzen mit dem Kran Pro Transporteinheit sind immer 2 AS-Kranhaken mit einer Tragfähigkeit von 15 kN (1,5 t) symmetrisch zum Lastschwer- punkt anzubringen (Abb. 63.1 und 63.2)! Max. 60° Der Spreizwinkel des Krangehän- ges darf 60° nicht überschreiten. Bei liegend eingesetzten Elemen- ten muss der Kranhaken über...
  • Seite 64 Wandschalung StarTec XT Umsetzen mit dem Kran Damit beim groß flächigen Max. 60° Kranversatz für das Ablegen und Aufnehmen die nötige Biege- steifigkeit in beide Richtungen erreicht wird, werden Richtschie- nen mit Flanschschrauben an den Elementen befestigt. Abb. 64.1 Elementeinheit StarTec mit alkus- Platte.

  • Seite 65: Stützenschalung - Standardelement

    Wandschalung StarTec XT Stützenschalung – Standardelement Mit Außenecken und Standard- elementen können Stützen bis ST-Stützenschalung 50 cm Kantenlänge und 405 cm Anzahl der Gurtungen Anzahl der AS-Schal- Betonierhöhe geschalt werden. von unten nach oben Schalungshöhe h [cm] schlösser Stützenquerschnitt [cm] Die Anzahl der erforderlichen bis 50 Schalschlösser ist der Tab. 65.1...

  • Seite 66: Verschließen Der Ankerlöcher

    Wandschalung StarTec XT Verschließen der Ankerlöcher Das Verschließen der Ankerlöcher im Beton erfolgt mit XT-Ver- nung Nr. 100305_0127 _Detail_1_Faserbetonstofpen schlussstopfen D46 (Abb. 66.1 und 66.2), wenn: Æ XT-Dichtungskonus 5 AL Æ XT-Konusanker 23 eingesetzt wurden (siehe Seite ST-XT-15). Der XT-Verschlussstopfen besteht aus Kunststoff und wird von Hand ins Ankerloch eingedrückt.

  • Seite 67: Abdichten Der Ankerlöcher

    Wasser wird der: Æ MEVA Multi-Stopp 23 (Abb. 67.2 und Seite ST XT- 68), Material: TPE - Thermon- plastisches Elastomer, verwendet. Für den MEVA Multi-Stopp ist ein Prüfbericht vorhanden. Hinweis Der Einsatz dieser Abdich- Æ tungen setzt die vorherige Ver- wendung des XT-Konusankers als Abb.

  • Seite 68: Abdichten Der Ankerlöcher - Meva Multi-Stopp 23

    Wandschalung StarTec XT Abdichten der Ankerlöcher – MEVA Multi-Stopp 23 Kann mit XT-Dichtungskonus 5 AL20 und AL17, sowie XT-Dich- tungskonus 10 AL20 und AL17 eingesetzt werden. Für die Montage wird benötigt (Abb. 68.1): Æ Reinigungsbürste Æ MEVA Einschlaghilfe Æ Federstecker Æ...

  • Seite 69: Übersicht Konen Und Stopfen

    Wandschalung StarTec XT Übersicht Konen und Stopfen In nebenstehender Übersicht sind alle Konen und Stopfen aufgeli- stet, welche, abhängig von der Ankerungsart, zur Verwendung kommen. XT-Dichtungskonus Detaillierte Informationen zu Einsatz und Verwendung ent- nehmen Sie den entsprechenden XT-Dichtungskonus 5 AL...

  • Seite 70: Transport

    Max. Tragkraft/Stapel: 20 kN (2 t) Æ Max. Stapelhöhe: 3 StarTec XT-Elemente 330/270; 4 StarTec XT-Elemente 270/240, Abb. 70.3 9 StarTec XT-Elemente 270/135 oder max. 10 Elemente Breite 90 cm und weniger. Umsetzen Beim Umsetzen von Elementsta- peln sind die Elemente gegen Verrutschen sichern (siehe Seite ST-XT-72).
  • Seite 71 Wandschalung StarTec XT Transport Stapelwinkel 60/40/23 Montage Mit dem Stapelwinkel (Abb. 71.1) 1. Einfädeln je eines Stapelwin- aus verzinktem Stahl können 2 bis kels 60/40/23 an jeder Ecke des 5 gleich große Wandschalungs- StarTec XT-Elementes, so dass Elemente mit Rahmenprofilbrei- das Element mit der Schalhaut- ten von 60 mm, 40 mm oder...

  • Seite 72: Transportrichtlinien

    StarTec-Ecken benötigen wegen ihres geringeren Gewichts nur 2 Spanngurte. Abb. 72.1 Beim Transport von Elementsta- peln sind die Elemente gegen Verrutschen zu sichern. MEVA sichert die StarTec XT-Elemente mit Anti-Rutschmatten. Die Transportsicherung ist auch Anti-Rutschmatten pro Elemente: bei Rücklieferung durch die 330 cm = 6 Stück Anti-Rutschmatten/Element...

  • Seite 73: Weitere Einsatzmöglichkeiten Der Startec Xt

    Wandschalung StarTec XT Weitere Einsatzmöglichkeiten der StarTec XT Mit Stützbock STB für einhäuptige Schalung (Abb. 73.1) Die StarTec XT kann mit dem Stützbock STB eingesetzt werden, wenn gegen einen Baugrubenverbau oder eine entsprechende Wand betoniert, also einhäuptig geschalt, werden muss. Mit dem STB 300/300 plus können Wände bis 4,50 m Höhe,...

  • Seite 74: Dienstleistungen

    Nachweis. gen die europaweit agierenden MEVA-Logistik-Center. Durch die Schalungsseminare Anmietung können die Kunden Allen Interessierten bieten wir die MEVA-Systeme direkt im Bau- Schalungs seminare an. Die stelleneinsatz kennenlernen. Teilnehmer lernen, wie man die MEVA-Systeme effizient und MietePlus sicher nutzt, profitieren vom...
