Inhaltszusammenfassung für Solplanet Ai-Logger

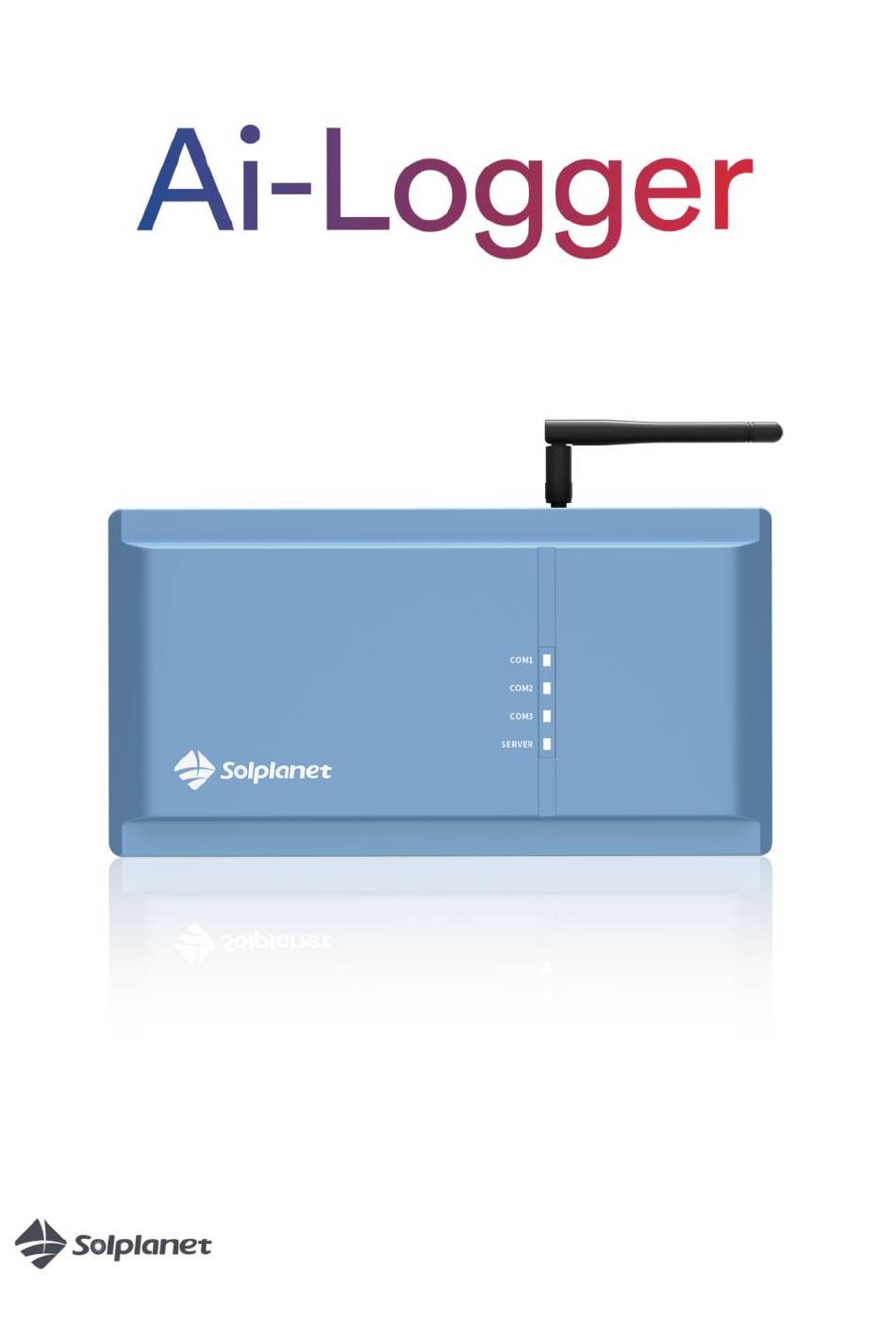

- Seite 1 Kurzanleitung Artikelnummer: 540-300194-02...
- Seite 3 Anleitung kann aufgrund von Produktweiterentwicklungen aktualisiert oder überarbeitet werden. Die Informationen in dieser Anleitung können sich ohne Ankündigung ändern. Die neueste Version dieses Dokuments und das Handbuch für die Installation, Inbetriebnahme, Konfiguration und Außerbetriebnahme sind im PDF-Format unter www.solplanet.net zu finden. SICHERHEIT Verwendungszweck Das Produkt ist ein hochintegriertes Gerät zur Überwachung und Verwaltung des PV-...
- Seite 4 2011) und 2015/863/EU (L 137/10, 31. März 2015) (RoHS) bestätigt AISWEI Technology Co., Ltd. hiermit, dass das in dieser Anleitung beschriebene Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien entspricht. Die gesamte EU-Konformitätserklärung finden Sie unter www.solplanet.net. QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 5 4 Übersicht Name Beschreibung Oberer Verdrahtungsbereich Anschluss des digitalen Ausgangssignals. Anschluss von Stromversorgung, RS485, Unterer Verdrahtungsbereich Ethernet und des digitalen Eingangssignals. Bereich des Antennenanschlusses Anschluss der 2,4-GHz-WLAN-Antenne. Anzeige des aktuellen Betriebszustands des LED-Anzeige Ai-Logger 1000. 5 Lieferumfang QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 6 Name Menge Ai-Logger 1000 Antenne Dokumentenpaket Netzteil Klemme (3-polig) Klemme (10-polig) QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 7 6 Montageumgebung QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 8 7 ABMESSUNGEN Einheit: mm 108,5 8 Montage 8.1 Installation der Antennen QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 9 8.2 Wandmontage QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 10 8.3 Schienenmontage QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 11 9 Elektrischer Anschluss 9.1 Übersicht über den Anschlussbereich Draufsicht Name Beschreibung WLAN Externe WLAN-Antenne. Aktualisieren Sie die Firmware oder exportieren Sie detaillierte Betriebsdaten der Anlagenwechselrichter über einen USB-Stick. DO1, DO2 Digitaler Signalausgang (potentialfreier Kontakt). Reservierter Port. • Ansicht von unten Name Beschreibung DC IN...
- Seite 12 Ethernet-Anschluss, an Ethernet-Switch oder Ethernet-Router anschließen. Digitaler Signaleingang, Verbindung mit dem Rundsteuerempfänger oder Demand Response Enabling Device (DRED). Zum Neustart drei Sekunden lang kurz drücken. Halten Sie die Taste zum Zurücksetzen gedrückt, bis alle Lichter blinken (ca. 10 Sekunden) Reservierter Port RS485-Kabelanschluss RS485A RS485B...
- Seite 13 9.3 Verbindung mit mehreren Wechselrichtern oder der Wetterstation Wetterstation Wechselrichter Wechselri Wechselrichter chter Wechselrichter Wechselrichter Wechsel richter Wechselrichter Wechselrichter Wechselrichter 9.4 Verbindung mit einem intelligenten Zähler Wechselrichter Wechselrichter Wetterstation Wechselrichter Wechselrichter Wechselrichter Wechselrichter Intelligenter Zähler QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 14 Verbindung über Ethernet-Kabel 9.6 Anschluss für den digitalen Signaleingang Port Funktion Beschreibung „REF GEN/0“ für DRED. „DRM1/5“ für DRED oder für die Blindleistungsregelung „D1“. DI_1 „DRM2/6“ FÜR DRED oder für die Blindleistungsregelung „D2“. DI_2 „DRM3/7“ FÜR DRED oder für die Blindleistungsregelung „D3“. DI_3 „DRM4/8“...
- Seite 15 „K4“ für Rundsteuerempfänger. DI_8 „COM LOAD/0“ für DRED oder Common GND für Rundsteuerempfänger. 9.7 Verbindung mit dem Rundsteuerempfänger Rundsteuerempfänger QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 16 9.8 Verbindung mit Demand Response Enabling Device (DRED) DRED 9.9 Schnittstellenverbindung für Trockenkontaktausgang QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 17 9.10 Stromversorgungsanschluss QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 18 10 Kontakt Ihr Kontakt in der DACH-Region: Service-E-Mail: service.de@solplanet.net Deutschland: +49 (0) 221 82829008 Österreich: +43 (0) 720 881775 Schweiz: +41 (0) 800 561 124 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
- Seite 19 www.solplanet.net...
