Inhaltszusammenfassung für Cabletech UCH0102
- Seite 25 _CRBLETECH UCH0102 Montare pe perete proiector 10kg Manual utilizare (221bs) Rated...

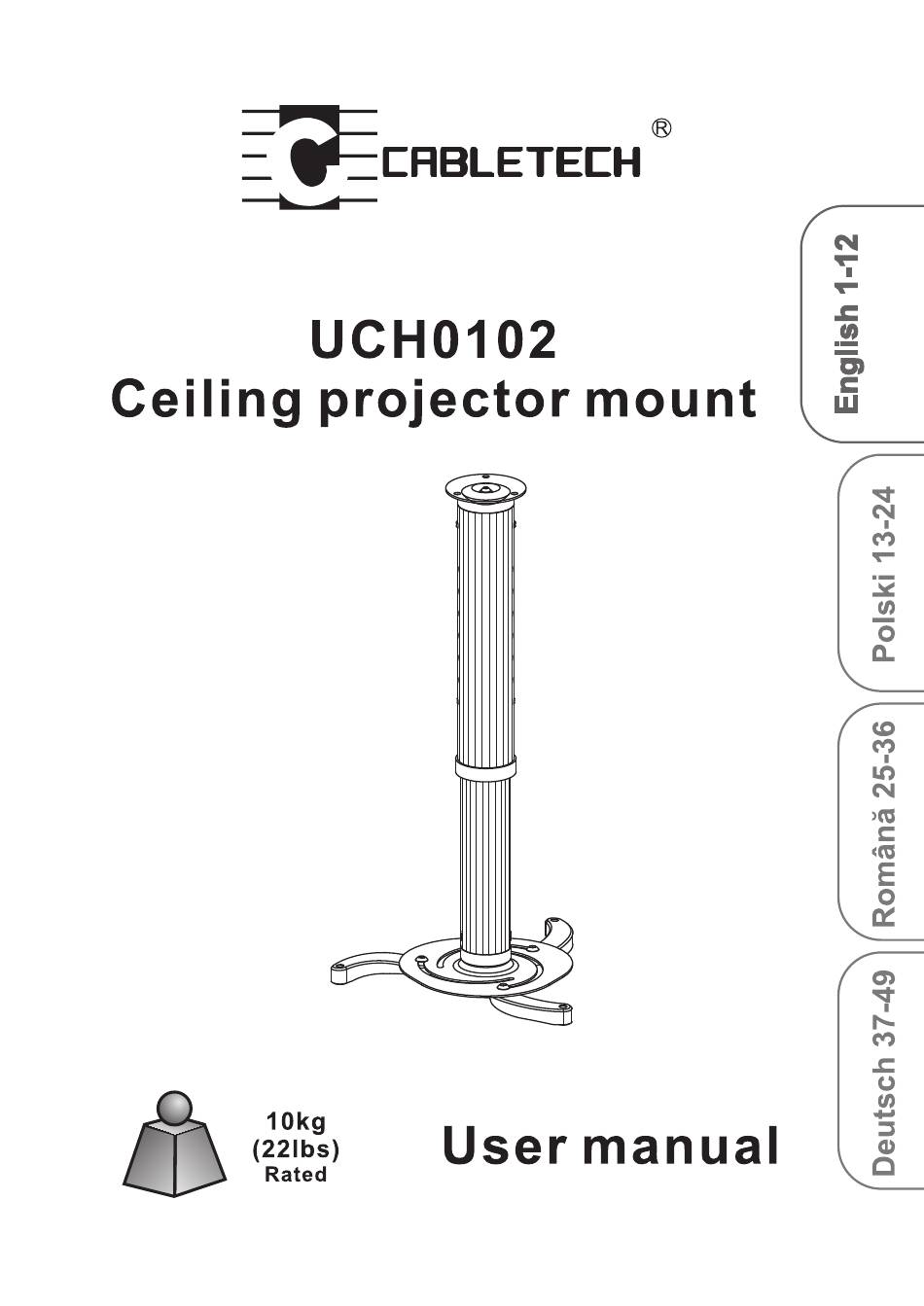

- Seite 37 _CRBLETECH UCH0102 Deckenhalterung für Projektor 10kg (221bs) Bedienungsanleitung...
- Seite 38 Bedienungsanleitung...
- Seite 39 Bedienungsanleitung Vor Der Montage • Beginnen Sie mit der Montage erst nachdem Sie die Montageanweisungen gelesen verstanden haben • Befolgen Sie die Empfehlungen des Handbuchs bezüglich des benötigten Abstandes zwischen Wand und Halterung • Es Wird empfohlen, die Montage von qualifiziertem Personal durchzufuhren •...
- Seite 40 Bedienungsanleitung Inhalt Der Packung Vor der Montage Stellen Sie sicher, dass alle notwendigen Einzelteile vorhanden Sind anhand folgender Abbildungen Deckenplatte (x 1) Drehbare Halterung (x 1) Oberes Rohr (xl ) Montegefuß (x3) Projektorplatte (x 1) Verlängerungsrohr (xl) Dekorative Abdeckung (xl ) Gummidichtung (xl ) Paket...
-
Seite 41: An Einer Holzwand
Bedienungsanleitung 1. Montage An Einer Holzwand 50mm (2") ø 4.5mm (ø 3/16") Finden markieren Sie die exakte Position der Montagelöcher Löcher vorbohren Schrauben Wandplatte an die Wand WARNUNG • Stellen Sie sicher dass die Montageschrauben sich im Zentrum der Balken befinden. -
Seite 42: Auf Vollziegel
Bedienungsanleitung 2. Montage Auf Vollziegel oder Betonwand 55mm Finden markieren exakte Position der Montagelöcher Löcher vorbohren Schrauben Wandplatte an die Wand WARNUNG • Monteure müssen die Tragfähigkeit der Montagefläche überprüfen, 0b diese die gesamte Last der Geräte und angeschlossenes Zubehör sicher aushält. - Seite 43 Bedienungsanleitung 3. Montage der dekorativen Abdeckung und der Rohre Beide Bolzen gleichzeitig hineindrücken Verlängerungsrohre an die Deckplatte befestigen Die Bolzen nach außen drehen für maximale Sicherheit.
- Seite 44 Bedienungsanleitung 4. Befestigen der Montagefüße und der Projektor-PIatte 4a. Allgemeine Montage Oder Oder M-H—e Suchen Sie Befestigungspunkte des Projektors. Schrauben Sie die Montagefüße auf den Projektor. ZUDIESEM ZEITPUNKT NICHT ALLESCHRAUBEN FESTZIEHEN.
- Seite 45 Bedienungsanleitung Stellen Sie die Projektorplatte auf den Montagefüßen, so nah wie möglich am Projektor Schwerpunkt. Die Arme einstellen, damit sie zu den Steckplätzen auf der Projektorplatte passen. Danach mit den Schrauben und Unterlegscheiben, die Projektorplatte befestigen. Alle Montageschrauben zu diesem Zeitpunkt fest anziehen, zur sicheren Befestigung der Montagefüße am Projektor.
- Seite 46 Bedienungsanleitung Für Toshiba Pro•ektoren Befestigen Sie die Einstellbaren Befestigungsplatten mit Schrauben an den Projektor -M-B 7—M-H Suchen Sie Befestigungspunkte des Projektors. Schrauben Sie die Montagefuße auf den Projektor ZU DIESEM ZEITPUNKT NICHT ALLE SCHRAUBEN FESTZIEHEN. Stellen Sie die Projektorplatte auf den Montagefüßen.
- Seite 47 Bedienungsanleitung 4c. Für Philips Projektoren Legen Sie die Einstellbaren Befestigungsplatten in den Projektor t—M-B Suchen Sie Befestigungspunkte des Projektors Schrauben Sie die Montagefüße auf den Projektor. ZU DIESEM ZEITPUNKT NICHT ALLE SCHRAUBEN FESTZIEHEN. Stellen Sie die Projektorplatte auf den Montagefüßen. so nah wie möglich am Projektor Schwerpunkt.
-
Seite 48: Einstellungen
Bedienungsanleitung 5. Projektor auf die Deckenplatte befestigen Die Bolzen nach außen drehen maximale Sicherheit Beide Bolzen gleichzeitig hineindrücken und die Projektorplatte an die Vedängerungsrohre befestigen. Wichtig: Stellen Sie sicher, dass der Projektor richtig befestigt ist, bevor Sie den Projektor loslassen. 6. -
Seite 49: Wartung
Bedienungsanleitung Wartung Wartung • Überprüfen Sie 0b die Klammern sicher befestigt sind in regelmäßigen Abständen (zumindest alle drei Monate) • Für etwaige Fragen wenden Sie sich an Ihren Händler. Deutsch Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem... - Seite 52 _CRBLETECH www.cabletech.pl...
