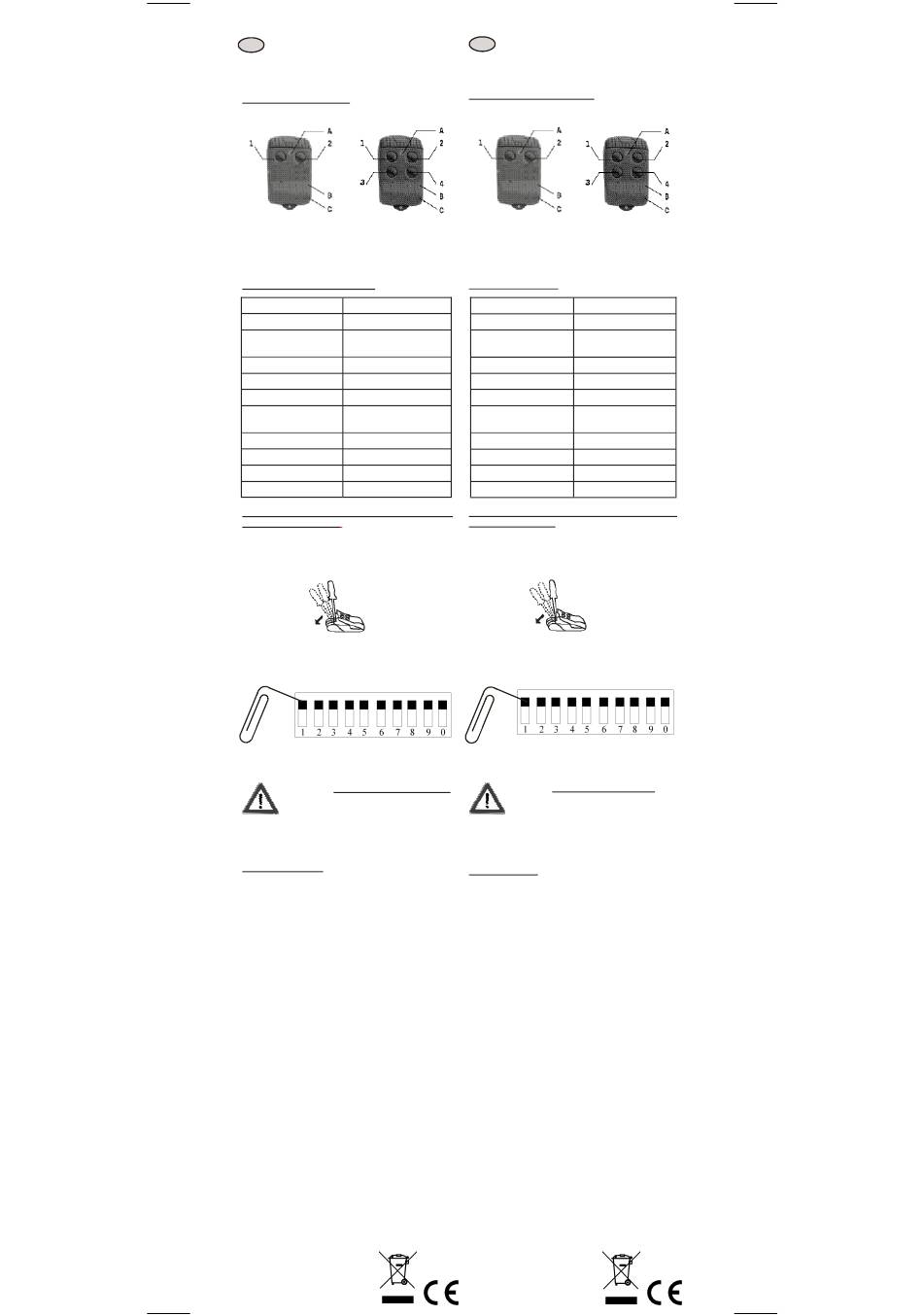

Allmatic MASTER-D Kurzanleitung

FRA
Modèle: MASTER-D
Fréquence: 433,920 MHz
Description du produit: émetteur 2 ou 4 canaux
à code fixe, fréquence 433.920 MHz.
1. Touche 1 = canal 1 2. Touche 2 = canal 2
3. Touche 3 = canal 3 4. Touche 4 = canal 4
A. Led de transmission
B. Boitier
C. Batterie
Caractéristiques Techniques:
Fréquence de travail 433.920 MHz
Type de transmission Code fixe
Distance maximale de
50 – 100 m
transmission
Nombre de canaux 2 ou 4
Antenne Incorporée
Puissance < 0.1mW
18mA Max. en
Absorption
transmission
Type de batterie 12V type 23A
Température de travail 0 .. 55ºC
Dimensions 68 x 41 x 17 mm
Poids 30 gr. (batteries inclues)
1 – Réglage dip switch pour la sélection du
code de transmission.
1.1 – Ouvrir le boitier de l'émetteur:
Pour ouvrir le boitier du transmetteur utiliser un
tournevis comme indiqué dans le
ci-dessous:
1.2 – Réglage du code à dip switch
Pour la programmation de l'émetteur, copier le dip
switch du récepteur ou d'un émetteur déjà
programmé.
Répéter la procédure du point 1 pour tous les
émetteurs que l'on désire programmer.
Attention: le dip-switch est fragile.
Utiliser un petit objet pointu pour
placer les dip-switch comme désiré
1.3 – Fermer le boitier de l'émetteur
Pour fermer le boitier de l'émetteur exécuter la
procedure 1.1 au contraire.
2 – Batterie faible.
2.1 – Signalisation de batterie faible:
A la pression d'une touche de transmission, le
niveau de batterie faible est signalé par un lent
clignotement du led de transmission.
2.2 – Remplacement de la batterie:
A) Ouvrir l'émetteur comme indiqué en 1.1.
B) Remplacer la batterie avec un
équivalent (modèle 12V 23A).
C) Fermer le boitier du transmetteur (1.3).
Note:
Ces dispositifs sont destinés à des appareillages
pour l'ouverture de portes, de portails, de volets
roulants; pour l'emploi dans d'autres secteurs,
l'utilisateur devra s'assurer de la nécessité
éventuelle de licences d'utilisation à demander à
l'organisme prédisposé par l'État.
GARANTIE - La garantie du fabricant a une validité
conforme aux dispositions de la loi à compter de la date
estampillée sur le produit et se limite à la réparation ou
substitution gratuite des pièces reconnues par le fabricant
comme défectueuses pour cause de défaut
caractéristiques essentielles des matériaux ou pour cause
de défaut d'usinage. La garantie ne couvre pas les
dommages ou défauts dus aux agents externes, à tout
manque d'entretien, toute surtension, usure naturelle, tout
choix inadapté du type de produit, toute erreur de montage,
ou autres causes non imputables au producteur. Les
produits modifiés ne seront ni garantis ni réparés.
Le fabricant ne pourra en aucun cas être reconnu comme
responsable des réductions de portée ou diffusions dues à
toute interférence environnementale. La responsabilité du
fabricant pour les dommages subis par toute personne pour
cause d'accidents de toute nature dus à un produit
défectueux, est limitée aux responsabilités visées par la loi
européenne.
6-1622476 rev.1 30/04/2019
ENG
Model: MASTER-D
Frequency: 433,920 MHz
Description of the product: 2 or 4-channels fix
code transmitter, frequency 433.920 MHz.
1. Key 1 = channel 1 2. Key 2 = channel 2
3. Key 3 = channel 3 4. Key 4 = channel 4
A. Transmission led
B. Box
C. Battery
Technical Features:
Work frequency 433.920 MHz
Transmission type Fix Code
Maximum distance
50 – 100 m
Of transmission
Channels 2 or 4
Antenna Inbuilt
Power < 0.1mW
18mA max. in
Consumption
transmission
Battery type 12V 23A type
Working temperature 0 .. 55ºC
Dimensions 68 x 41 x 17 mm
Weight 30 gr. (included battery)
1 – Dip-switch setting for the selection of the
transmission code.
1.1 – Remove the box of the transmitter:
To open the box of the transmitter use a
dessin screwdriver as shown in the picture here below:
1.2 – Setting of Dip Switch code
For the programming of the transmitter, copy
from the receiver or from another running
transmitter the dip-switch codifying sequence.
Repeat the procedure by starting at point n. 1 for
each transmitter programming.
Warning: the dip-switch is fragile. Use
a small sharp object to put the dip-
switch as desired
1.3 – Close the box of the transmitter
To close the box of the transmitter execute the
procedure 1.1 in the opposite way.
2 – Low battery
2.1 – Advise for low battery:
If the blinking of the transmission Led is slow
while pressing a key of the transmitter, this
means that the battery is low.
2.2 – Battery replacement:
A) Open the transmitter as indicated at 1.1.
modèle
B) Replace the battery with an equivalent model
(model 12V 23A).
C) Close the box of the transmitter (1.3).
Note:
This device must be utilized exclusively in
automation systems, such as doors, barriers,
shutters, awnings, etc. For other types uses, the
necessary permissions must be verified.
GUARANTEE - In compliance with legislation, the
manufacturer's guarantee is valid from the date stamped
on the product and is restricted to the repair or free
replacement of the parts accepted by the manufacturer as
being defective due to poor
des
manufacturing defects. The guarantee does not cover
damage or defects caused by external agents, faulty
maintenance, overloading, natural wear and tear, choice of
incorrect product, assembly errors, or any other cause not
imputable to the manufacturer. Products that have been
misused will not be guaranteed or repaired. Printed
specifications are only indicative. The manufacturer does
not accept any responsibility for range reductions or
malfunctions caused by environmental interference. The
manufacturer's responsibility for damage caused to
persons resulting from accidents of any nature caused by
our defective products, are only those responsibilities that
come under European law.
quality materials or
