3. Vorbereitungen
Schrittweise Installationsanleitung

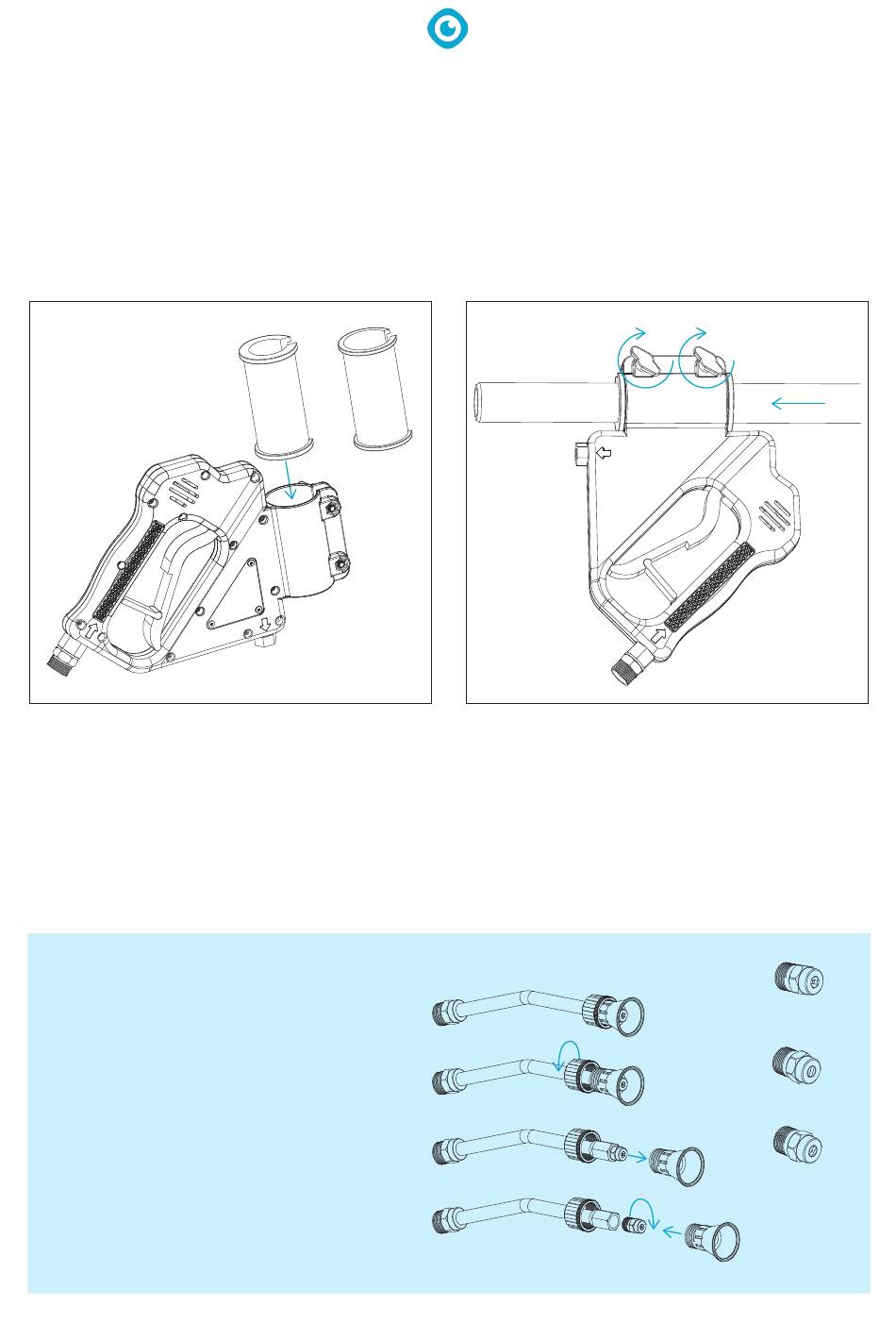

Schritt 1
Setzen Sie die Hülse mit dem grauen oder blauen
Silikonkautschukbezug in den Power-Griff ein.
– Die Hülse mit dem grauen Silikonkautschukbezug
ist für das Kohlefaserrohr 2-6 geeignet.
– Die Hülse mit dem blauen Silikonkautschukbezug
ist für das Kohlefaserrohr 7-9 geeignet.
Wechseln der Düse
(Standardbaugruppe: gebogenes Rohr
[200 mm] mit Düse 15040)
– Lösen Sie zunächst den äußeren Ring
und entfernen Sie die Schutzabdeckung.
– Lösen Sie dann die Düse gegen den
Uhrzeigersinn (verwenden Sie einen
14-mm-Schraubenschlüssel).
– Wählen Sie die gewünschte Düse
und ziehen Sie sie im Uhrzeigersinn
fest (verwenden Sie einen 14-mm-
Schraubenschlüssel).
– Setzen Sie die Schutzabdeckung auf und
ziehen Sie sie mit dem äußeren Ring fest.
Rote Markierung
Schritt 2
Halten Sie den Power-Griff so, dass die Anschlüsse
links liegen.
Führen Sie das ausgewählte Kohlefaserrohr (mit der
roten Markierung) von rechts nach links in den Power-
Griff ein, bis die Markierung vollständig sichtbar ist.
Fixieren Sie die Rohrbaugruppe dann mit den beiden
Flügelschrauben.
6
Düse 15040
(Standard)
Düse 25040
Düse 40040
