Radium REMOTE DOT Gebrauchsanleitung

Lesen Sie alle Anweisungen, bevor Sie das Produkt verwenden oder installieren. Bewahren Sie die Gebrauchsanweisung
zum späteren Nachschlagen auf. Legen Sie die Gebrauchsanweisung bei, bei Weitergabe des Produkts an Dritte.
• Das Produkt ist für einen DIM Controller
mit weißen LED- Streifen vorgesehen. Es
kann nur eine Zone erstellt werden.
• Bis zu 30 DIM Controller kön nen mit dem
Produkt gekoppelt werden.

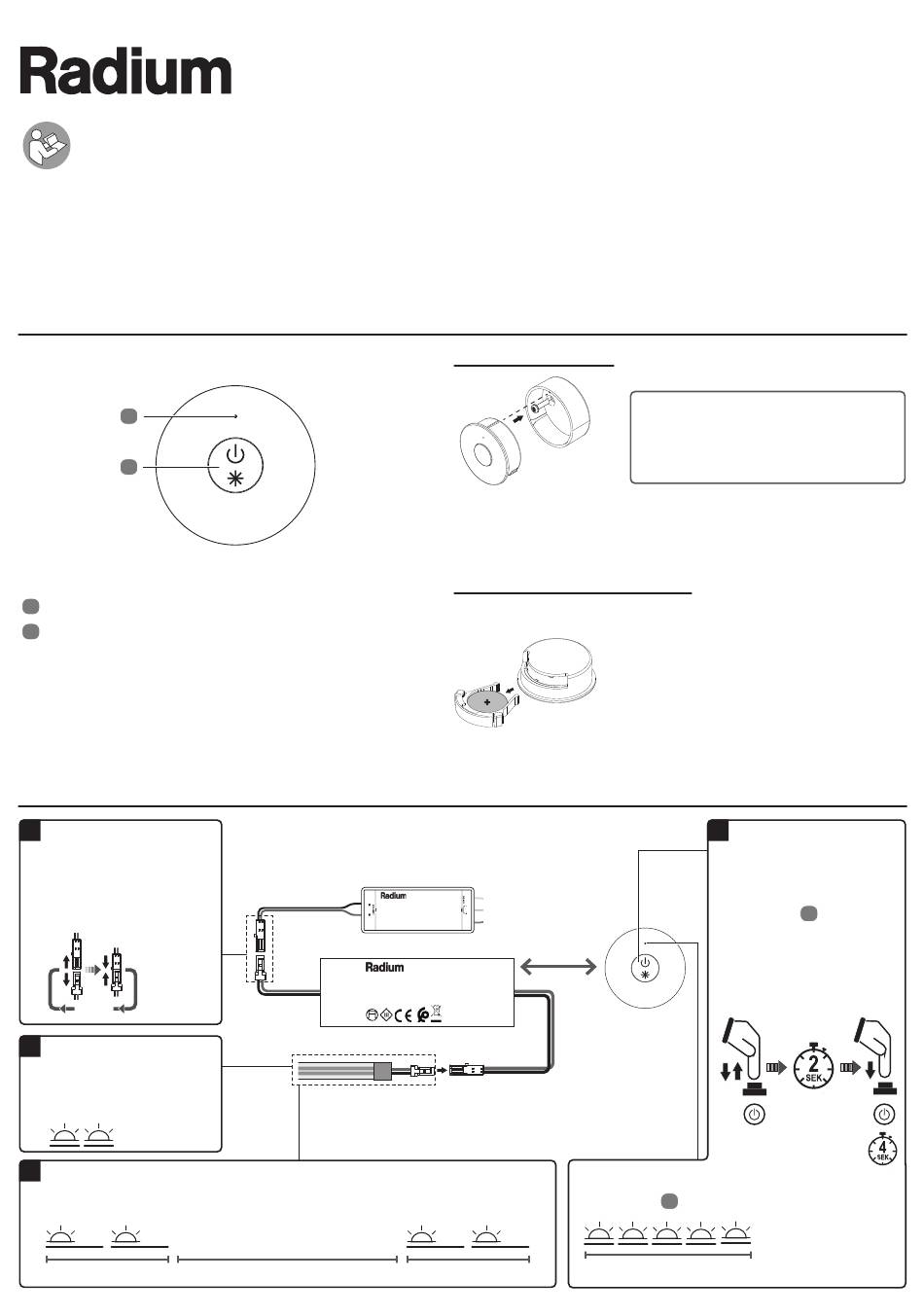

Produktübersicht
1
2
Status-LED
1
Ein/Aus-Taste / Helligkeitstaste
2
Drücken Sie einmal kurz die Taste, um das Licht ein- oder
auszuschalten. Halten Sie die Taste gedrückt, um die Hellig-
keit zu erhöhen oder zu verringern.
Controller mit einer Zone der Fernbedienung koppeln (ohne ZigBee-Hub)
1
Unterbrechen Sie die Ka-
belverbindung 4-mal hin-
tereinander. Versuchen Sie,
die Dauer der Verbindung/
Unterbrechung so konstant
wie möglich zu halten.
4×
2
Überprüfen Sie die
LED-Streifenleuchte. Sie
blinkt zweimal, wenn sie
zum Koppeln bereit ist.
4
Überprüfen Sie den LED-Streifen. Dieser blinkt zweimal langsam, schaltet
sich dann für ein paar Sekunden aus und blinkt anschließend wieder zweimal
langsam, wenn der Koppelvorgang erfolgreich war.
langsam (2×)
• Das Produkt ist nur mit dem Controller
LMZA4376 zu verwenden.
• Protokoll: ZigBee 3.0
• Übertragungsfrequenz: 2,4 GHz
• Sendeleistung: 6 dbm
N
L
LMZA4376
Zigbee LED Controller
DC INPUT
Input Voltage: DC 24V
Red: V+
Max. Output Current: 3.5A
Black: V-
Max Output Power: 84W .
Made in China
Aus für ein paar Sekunden
Wandhalter einbauen
2.
1.
1. Befestigen Sie den Halter mit einer Schraube an einer Wand.
2. Setzen das Produkt auf den Halter, indem Sie die Kerbe mit der Nut
ausrichten.
Einlegen/Wechseln der Batterie
Entfernen Sie den Plastikstreifen vor der ersten Verwendung von
der Batterie.
< 10 cm
Radium Lampenwerk GmbH
Dr.-Eugen-Kersting-Str. 6
51688 Wipperfürth
Germany
www.radium.de
LED OUTPUT
Red: LED+
Black: LED-
Der Kopplungsmodus ist gestartet, wenn die
Status-LED
langsam (2×)
Fernbedienung
LMZA4537 | REMOTE DOT
Gebrauchsanleitung
• Reichweite (freies Feld): 30 m
• Betriebsspannung: 3 V DC (CR2025)
• Schutzart: IP20 (keiner Feuchtigkeit
aussetzen)
Vorsicht: Darauf achten, dass die
Kerbe mit der Nut ausgerichtet sein
muss. Andernfalls kann es sehr
schwierig sein, das Produkt wieder
aus dem Halter zu entfernen.
− Das Produkt benötigt eine CR2025 (3 V)
Knopfzelle.
− Öffnen Sie das Batteriefach, um die Batterie
einzulegen oder auszutauschen.
− Stellen Sie sicher, dass die Polarität (+/-)
richtig ist, wenn Sie die Batterie einlegen
(mit der „+" Seite nach oben).
3
Platzieren Sie die Fern-
bedienung in der Nähe
des Controllers (< 10 cm)
und betätigen Sie die Ein/
Aus-Taste
tereinander. Anschließend,
innerhalb von 2 Sekunden
drücken und halten Sie die
Ein/Aus-Taste für ca. 4 Se-
kunden lang gedrückt.
3×
1 für ca. 5 Sekunden schnell blinkt.
5 s
OKM 4103524 AA V01
2 3-mal hin-
