AZ-Delivery 1602 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AZ-Delivery 1602
Inhaltszusammenfassung für AZ-Delivery 1602
- Seite 1 1602 Keypad Shield ebook LCD1602 Keypad Shield...
-
Seite 2: Anwendungsbereiche
Anwendungsbereiche Bildung und Lehre: Einsatz in Schulen, Hochschulen und Ausbildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik, Programmierung und eingebetteten Systemen. Forschung und Entwicklung: Verwendung in Forschungs- und Ent- wicklungsprojekten zur Erstellung von Prototypen und Experimenten in den Bereichen Elektronik und Informatik. Prototypen- entwicklung: Einsatz in der Entwicklung und Erprobung neuer elektronischer Schaltungen und Geräte. - Seite 3 Herstellung oder beim Betrieb freisetzen. Hinweis: Tragen Sie Schutzhandschuhe, wenn Sie das Display längere Zeit handha- ben oder installieren, um Hautreizungen zu vermeiden. Achtung: Elektronische Bauteile können geringe Mengen flüchtiger organischer Verbindungen (VOCs) abgeben, besonders wenn das Display neu ist. Hinweis: Stellen Sie sicher, dass Sie in einem gut belüfteten Bereich arbeiten, um die Konzentration von Ausdünstungen in der Luft zu minimieren.
-
Seite 4: Inhaltsverzeichnis
1602 Keypad Shield Inhaltsübersicht Einführung Eigenschaften LCD-Display Übersicht: Wie liest man die Tasten? LCD16 Display Keypad Shield Anwendungen: Wie verwende ich die LCD-Tastaturabschirmung? Verbindung Installation der Bibliothek Beispiel-Code... -
Seite 5: Einführung

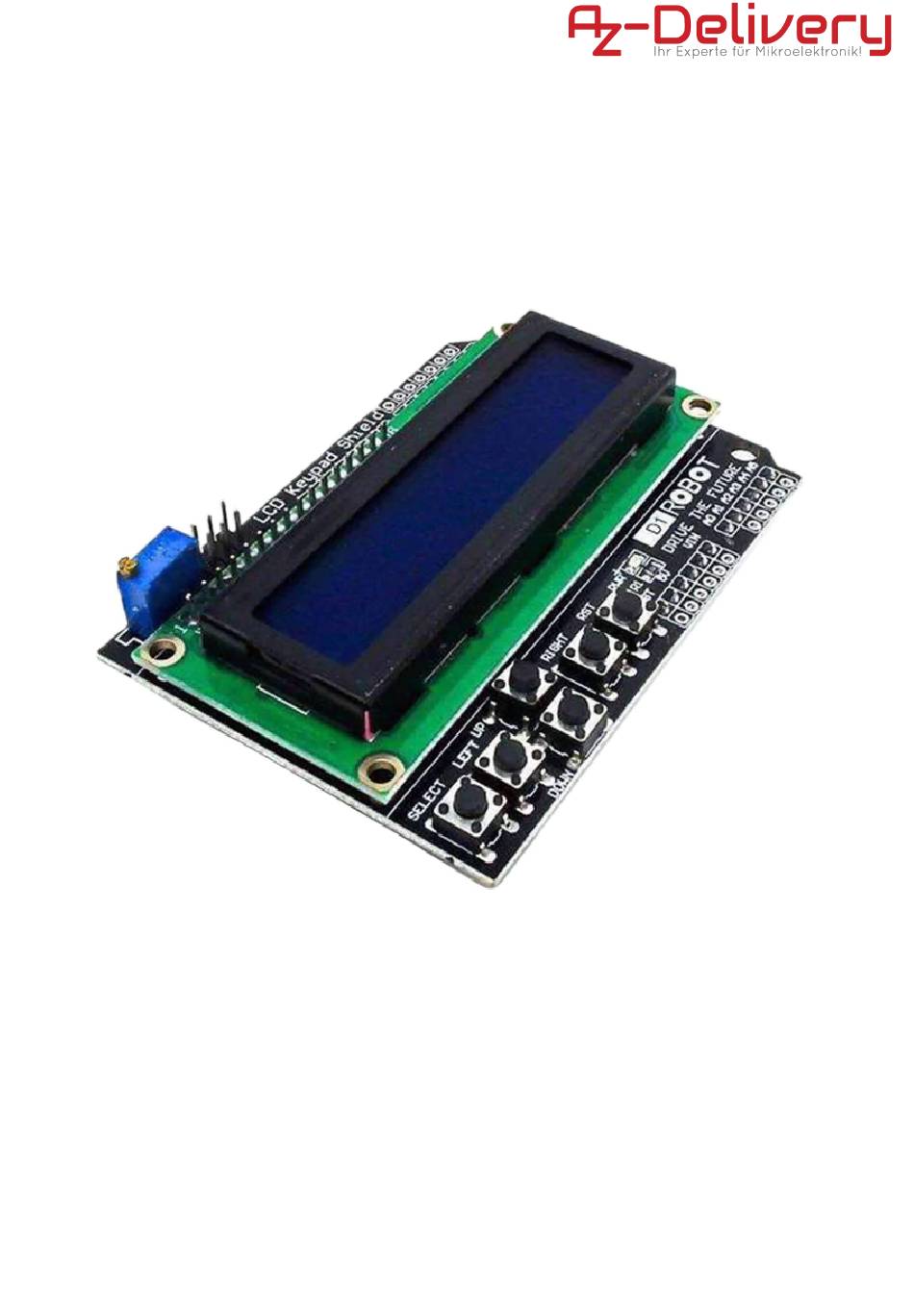

1602 Keypad Shield Einführung Das LCD-Tasten Shield besteht aus einem häufig verwendeten 1602 LCD, das auf einer Platine montiert ist, die die Tasten enthält und die eine Teilmenge der LCD-Anschlüsse aufnimmt und sie den Header-Pins auf der Unterseite der Platine zur Verfügung stellt. Soweit ich weiß, ist diese Platine für die Montage auf einem Microcontroller oder ähnlichem vorgesehen und bietet das richtige... -
Seite 6: Eigenschaften
1602 Keypad Shield Eigenschaften LCD-Modell 1602 Abschirmtyp Display-Tastatur Größe 80 mm x 58 mm Gewicht 0,070kg Betriebsspannung Betriebsstrom 2,0mA Kapazität anzeigen 16 Zeichen x 2 Zeilen Erweitert verfügbar E/A-Pins Steckplätze für den Anschluss analoger es gibt 5 Sensoren vorhanden Gegenlicht... -
Seite 7: Lcd-Display Übersicht
1602 Keypad Shield LCD-Display Übersicht: -Anschlüsse 4, 5, 6, 7, 8, 9 und werden für die LCD-Schnittstelle verwendet: ● D4-D7 -> LCD Datenübertragung ● D8 -> Registerauswahl (Daten- oder Signalanzeige wählen) ● D9 -> Freigabe-Pin (startet Daten lesen/schreiben) - Die Drucktasten (UP/DOWN/LEFT/RIGHT/SELECT-Tasten) werden über ein Widerstandsnetzwerk am Analogeingang Pin A0 eingelesen. -
Seite 8: Wie Liest Man Die Tasten
1602 Keypad Shield Wie liest man die Tasten? In diesem Shield sind alle 5 Tasten mit dem analogen Pin 0 verbunden, um digitale Pins zu sparen. Wir sollten also einen ADC verwenden, um sie zu lesen. Wenn man eine Taste drückt, wird ein Wert an den A0-Pin zurückgegeben, der dem internen Widerstandsschaltung entspricht, der den Typ der Taste identifiziert. -
Seite 9: Lcd16 Display Keypad Shield Anwendungen
LCD16 Display Keypad Shield Anwendungen: Das LCD16 Display Keypad Shield wird in einer Vielzahl von Anwendungen eingesetzt, darunter: Datenanzeige: Das Modul 1602 wird häufig zur Anzeige von Daten in Echtzeit verwendet, z. B. von Temperatur Messwerten, Sensorwerten oder Systemstatus Informationen. - Seite 10 1602 Keypad Shield Robotik: Das LCD1602 Display Keypad Shield kann verwendet werden, um Informationen über die Bewegungen eines Roboters und Sensormesswerte anzuzeigen, was es zu einem nützlichen Werkzeug für die Entwicklung und das Testen von Robotikprojekten macht. LCD-Tastatur-Schaltplan :...
-
Seite 11: Wie Verwende Ich Die Lcd-Tastaturabschirmung
1602 Keypad Shield Wie wird das LCD-Tastaturschild verwendet? Die Verwendung dieses Moduls ist sehr einfach. In diesem Abschnitt dieses Artikels werden wir besprechen, wie wir ein Modul anschließen und mit ihm arbeiten können, also brauchen wir zunächst eine Einrichtung, die unten beschrieben wird: Setup für die Entwicklungsumgebung, wir brauchen :... -
Seite 12: Verbindung
1602 Keypad Shield Verbindung Befestigen Sie das LCD 2x16 Shield mit Keypad auf dem Mikrocontroller Board. Die Abschirmung hat eine Reihe von Pins, die mit den Pins auf der Platine übereinstimmen. Richten Sie die Pins aus und drücken Sie die Abschirmung vorsichtig auf die Platine. -
Seite 13: Installation Der Software
1602 Keypad Shield Installation der Software Laden Sie die neueste Version der Arduino IDE hier herunter: https://www.arduino.cc/en/software Nach dem Start der Arduino IDE Installationsdatei "arduino-ide_2.0.0_Windows_64bit.exe" müssen die Lizenzbedingungen der Software gelesen und akzeptiert werden. - Seite 14 1602 Keypad Shield Im nächsten Schritt können verschiedene Optionen für die Installation ausgewählt werden. Schließlich muss der Zielordner angegeben werden. Für die Installation werden ca. 500 MB freier Speicherplatz benötigt. Klicken Sie auf "Installieren", um die Installation zu starten.
- Seite 15 1602 Keypad Shield Nach erfolgreicher Installation kann das Installationsprogramm über die Schaltfläche "Fertig stellen" beendet werden.
- Seite 16 1602 Keypad Shield Das Startfenster:...
- Seite 17 1602 Keypad Shield Wählen Sie das UNO-Board: Werkzeuge -> Platine -> Arduino Uno...
-
Seite 18: Installation Der Bibliothek
1602 Keypad Shield Installation der Bibliothek hier sind die Schritte zur Installation der LiquidCrystal-Bibliothek aus dem Arduino Library Manager: 1 - Klicken Sie auf das Menü "Sketch" und wählen Sie "Include Library" -> "Manage Libraries". 3- Suchen Sie im Bibliotheksverwalter mit Hilfe der Suchleiste am oberen Rand des Fensters nach "LiquidCrystal". -
Seite 19: Beispiel-Code
1602 Keypad Shield Beispiel-Code #include <LiquidCrystal.h> LiquidCrystal lcd(8, 9, 4, 5, 6, 7); int lcd_key = 0; int adc_key_in = 0; #define btnRIGHT #define btnUP #define btnDOWN #define btnLEFT #define btnSELECT 4 #define btnNONE int read_LCD_buttons() adc_key_in = analogRead(0); (adc_key_in < 50) return btnRIGHT;... - Seite 20 1602 Keypad Shield lcd_key = read_LCD_buttons(); // read the buttons switch (lcd_key) // depending on which button was pushed, we perform an action case btnRIGHT: lcd.print("RIGHT "); break; case btnLEFT: lcd.print("LEFT "); break; case btnUP: lcd.print("UP "); break; case btnDOWN: lcd.print("DOWN...
- Seite 21 Das können Sie mit Hilfe vieler Beispielskripte und anderer Anleitungen tun, die Sie im Internet finden können. Wenn Sie auf der Suche nach hochwertiger Mikroelektronik und Zubehör sind, sind Sie bei der AZ-Delivery Vertriebs GmbH an der richtigen Adresse. Sie erhalten zahlreiche Anwendungsbeispiele, vollständige Installationsanleitungen, eBooks, Bibliotheken und Unterstützung durch unsere technischen Experten.
