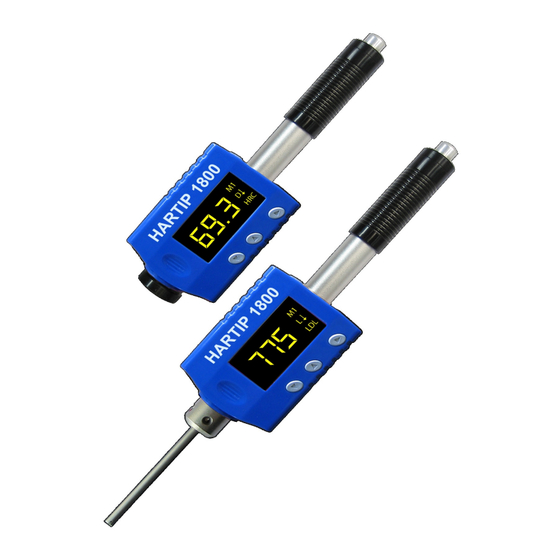

- Seite 1 Sino Age Development Technology HARTIP 1800B Handbuch...
- Seite 2 Verkauft durch Hermann-Schlichting-Straße 14 38110 Braunschweig Germany Phone +49 5307 95102 -0 Fax +49 5307 95102 -20 www.baq.de info@baq.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorwort......................5 1.1 Hintergrund.....................5 1.2 Härtemessung nach Leeb (Definition)............5 1.3 Darstellung der Leeb-Härte..............6 2 Funktionen und Anwendung................7 2.1 Einführung....................7 2.2 Spezifikationen..................7 2.3 Anwendungsgebiete................8 3 Aufbau des Geräts...................8 4 Zeichnen und Erklärungen................9 4.1 Zeichen und Erkärungen................9 4.2 Tabelle zur Messung und Umrechnung..........9 5 Vorbereitungen vor der Messung..............10 5.1 Anforderungen an das Prüfstücke............10 5.2 Anforderungen an das Gewicht des Prüfstücks........10... - Seite 4 8 Durchführung der Messung................25 8.1 Spannen der Feder................25 8.2 Messvorgang..................25 8.3 Freisetzen der Prüfkraft................26 9 Wartung und Reparatur.................26 9.1 Wartung des Schlaggeräts..............26 9.2 Aufladen des Akkustand...............27 10 Einführung in die PC Software..............27 10.1 Verbinden des Prüfers mit dem PC............27 10.2 Treiberinstallation................27 10.3 Software installieren................27 10.4 Starten der PC Software..............28 11 Optionales Zubehör..................29...
-
Seite 5: Vorwort
1 Vorwort 1.1 Hintergrund Die Messmethode nach Leeb wurde erstmals 1978 in der Messtechnik angewendet. sie ist definiert durch das Verhältnis der Rückprallgeschwindigkeit eines Schlagkörpers zu dessen Aufprallgeschwindigkeit, multipliziert mit 1000. Härtere Materialien erzeugen eine höhere Rückprallgeschwindigkeit als weichere Materialien. Bei einer bestimmten Materialgruppe (z.B. Stahl, Aluminium, usw.) stellt der Härtewert nach Leeb ein direktes Verhältnis zu deren Härteeigenschaften dar. -
Seite 6: Darstellung Der Leeb-Härte
VORWORT Spannungscharakteristik des Ausgangssignals Ein Leeb-Härteprüfer misst die Härte des Prüfmaterials in Bezug auf die Härte nach Leeb (HL), die in andere Härteeinheiten (Rockwell B und C, Vickers, Brinell und Shore D) umgerechnet werden kann. 1.3 Darstellung der Leeb-Härte Beim Messen der Härte eines Prüfmaterials unter Verwendung einer traditionellen statischen Härteprüfmethode führt eine Änderung des ausgeübten Drucks zu einer Änderung des Härtemesswerts. -
Seite 7: Funktionen Und Anwendung
2 Funktionen und Anwendung 2.1 Einführung Dieser Prüfer ist ein fortschrittlicher und moderner Metallhärteprüfer in Handtellergröße mit vielen neuen Funktionen, zu denen das leichte Gewicht, die einfache Bedienung, das integrierte Design, das kontrastreiche Display, die niedrige Betriebstemperatur, der automatische Ausgleich der Aufprallrichtung und viele weitere gehören. -
Seite 8: Anwendungsgebiete
FUNKTIONEN UND ANWENDUNG Stromversorgung: wiederaufladbarer 3,7 V Li-Ionen-Akku Einschalten/Ausschalten: automatisch oder manuell Warnsignal: oberer oder unterer Grenzwert Betriebstemperatur: -20 °C ~+45 °C Abmessungen (LxBxT): 148×44×22 mm Nettogewicht: 110 g Standard: ASTM A956, DIN 50156, GB/T 17394-1998 2.3 Anwendungsgebiete Härteprüfungen bei installierten Maschinen oder Stahlkonstruktionen: z.B. -
Seite 9: Zeichnen Und Erklärungen
4 Zeichnen und Erklärungen 4.1 Zeichen und Erkärungen Zeichnen Erklärung Leeb-Härtewert bei Verwendung von Schlaggerät D Leeb-Härtewert bei Verwendung von Schlaggerät DL Brinell-Härtewert Rockwell-Härtewert B Rockwell-Härtewert C Shore-Härtewert Vickers-Härtewert Rockwell-Härtewert A σb (N/mm2) Zugfestigkeitswert 4.2 Tabelle zur Messung und Umrechnung Bereich für die Messung und Umrechnung Schlaggerät D HLD: 170-960 Materialien HRC... -
Seite 10: Vorbereitungen Vor Der Messung
VORBEREITUNGEN VOR DER MESSUNG 5 Vorbereitungen vor der Messung 5.1 Anforderungen an das Prüfstücke Die Oberflächentemperatur des Prüfstücks sollte unter 120 °C liegen. Die Prüfstücke müssen eine metallisch glatte, geschliffene Oberfläche haben, damit durch grobes Schleifen oder Drehabrieb verursachte Messfehler vermieden werden. -
Seite 11: Anforderungen An Die Oberflächengehärtete Schicht Des Prüfstücks
5.3 Anforderungen an die oberflächengehärtete Schicht des Prüfstücks Oberflächengehärteter Stahl insbesondere einsatzgehärteter Stahl ergeben aufgrund ihres weichen Kerns oft zu geringe L-Werte, wenn die gehärtete Schicht dünn ist. Bei Messungen mit den Schlaggeräten D/DL sollte die Tiefe der gehärteten Schicht nicht unter 0,8 mm liegen. 5.4 Die Oberfläche des Prüfstücks sollte nicht magnetisch sein. -
Seite 12: Prüfstücke Mit Gekrümmten Oberflächen
VORBEREITUNGEN VOR DER MESSUNG der Schlagkörper auf die Messoberfläche trifft. Die maximale Aufprallkraft des Schlaggeräts D/DL liegt bei 900N. Bei schweren Prüfstücken mit kompakter Form sind keine besonderen Vorkehrungen nötig. Kleinere und leichtere Prüfstücke oder Werkstücke geben unter dieser Kraft nach ober verbiegen sich, was zu viel zu niedrigen L-Werten und übermäßig großen Schwankungen führt. -
Seite 13: Betrieb
6 Betrieb 6.1 Beschreibung der Tasten ▼ (Menü-Taste) ▲ ► • Menü-Taste, diese • Aufwärts-Taste, • Drücken, um des drücken um in das Menü diese drücken um Prüfer ein zu zu gelangen den Cursor nach schalten • Abwärts-Taste, diese oben zu bewegen •... -
Seite 14: Bedienschema
BETRIEB 6.2 Bedienschema... -
Seite 15: Einschalten Des Geräts
6.3 Einschalten des Geräts Methode 1: Drücken sie ►, um das Gerät einzuschalten. Methode 2: Drücken sie zum Einschalten des Prüfers die Spannhülse in Richtung Prüfer, bis der Schlagkörper im Inneren des Prüfkopfes einrastet. Versetzen sie die Spannhülse dann wieder in seine ursprüngliche Position zurück. -
Seite 16: Anzeigemodi
BETRIEB 6.6 Anzeigemodi Im Messmenü drücken sie , um zwischen den unterschiedlichen Anzeigemodi zu wechseln. 6.7 Einstellungen Drücken sie ▼, um in das Hauptmenü zu gelangen. Anschließend können sie mit ▼ oder ▲ die Menüunterpunkte anwählen. Zum Bestätigen einer Auswahl drücken sie ►, um in einer weiteren Unterpunkt zu wechseln oder einen Menüpunkt zurück zu wechseln oder sie drücken und halten eine beliebige Taste und wechseln dadurch nach speichern wieder in das Messmenü. -
Seite 17: Härteumwertung
6.7.1 Schlaggerätetyp Es gibt zwei Arten von Schlaggeräte die ausgewählt werden können. Schlaggerätetyp D ist für normale Anwendungen und das Schlaggerätetyp DL ist für enge Stufen oder Bohrungen. Wenn sie das Schlaggerät DL ausgewählt haben, müssen sie ebenfalls der Schlagkörper von D auf DL ändern. (Der Schlagkörper DL ist optional und muss separat bestellt werden. -
Seite 18: Mittelwertbildung
BETRIEB ausgewählte Material wird im Messmenü rechts angezeigt. 6.8 Mittelwertbildung Drücken sie ▼, um in das Hauptmenü zu wechseln. Anschließend können sie mit ▼ oder ▲ den Menüpunkt Mittlere Zahl auswählen und durch drücken von ► in das Untermenü wechseln. Drücken sie nun ▼ oder ▲ erneut, um das gewünschte Mittelung aus zu wählen. -
Seite 19: Drucken Von Gespeicherten Daten
wechseln.Anschließend können sie mit ▼ oder ▲ den Menüpunkt online drucken auswählen und durch drücken von ► in das Untermenü wechseln. Drücken sie nun ▼ oder ▲ erneut, mit X(Off)→√(On) schalten sie die Verbindung aus bzw. ein. Durch drücken von ► bestätigen sie die Auswahl und kehren zum Hauptmenü... -
Seite 20: Kalibrieren
BETRIEB 6.11.3 MODE3 (manuelle Speicherung) Die Messwerte werden gespeichert, wenn nach einer Messung ► gedrückt wird. Drücken sie ► um die Auswahl zu bestätigen und zum Untermenü zurück zu kehren. 6.11.4 Anschauen Hier werden die gespeicherten Daten angezeigt. Durch drücken von ▼ oder ▲ wird die Seite weiter geblättert. - Seite 21 6.12.1 Kalibriermodus Drücken sie ▼, um in das Hauptmenü zu wechseln. Anschließend können sie mit ▼ oder ▲ den Menüpunkt Kalibrieren auswählen und durch drücken von ► in das Untermenü wechseln. Danach können sie mit ▼ oder ▲ den Menüpunkt MODUS auswählen und durch drücken von ►...
-
Seite 22: Kalibrierung Off
BETRIEB 6.12.3 Kalibrierung On Wenn in Kalibrerimenü der Unterpunkt „√“ (Kalibrierung On) ausgewählt ist drücken sie ►, um die Kalibrierung einzuschalten und zum Hauptmenü zurück zu kehren. Nachdem die Kalibrierung durchgeführt wurde erscheint in unten Messmenü ein ± Symbol. 6.12.4 Kalibrierung Off Wenn sie die Kalibrierung ausschalten wollen drücken die im Kalibriermenü... -
Seite 23: Einstellung
Auswahl zu speichern und zum Messmenü zurück zu wechseln. 6.14 Einstellung Drücken sie ▼, um in das Hauptmenü zu wechseln. Anschließend können sie mit ▼ oder ▲ den Menüpunkt Einstellen auswählen und durch drücken von ► in das Untermenü wechseln. EXIT→Vorgegeben→Nutz.Speich.→LadeSpeich Exit: Rückkehr zum Menü... -
Seite 24: Austausch Des Schlagkörpers
AUSTAUSCH DES SCHLAGKÖRPERS 7 Austausch des Schlagkörpers Dieser Prüfer verfügt über die einzigartige Funktion, dass das Schlaggerät durch einfaches Austauschen des Schlagkörpers zwischen D und DL gewechselt werden kann. Dieser Zwei-in-Eins-Prüfkopf entspricht zwei einzelnen Prüfköpfen. Mit diesem optionalen Zubehör können Sie Messungen auf schwer zugänglichen Oberflächen vornehmen, wie beispielsweise in Nuten oder zwischen Zahnradzähnen, in die Prüfkopf D nicht hineinpasst. -
Seite 25: Durchführung Der Messung
8 Durchführung der Messung 8.1 Spannen der Feder Halten Sie das Gehäuse (den Prüfer) in der linken Hand, während Sie mit der rechten das Laderohr halten. 8.2 Messvorgang Setzen Sie den Prüfer mit dem Auflagering auf die zu messende Oberfläche. -
Seite 26: Freisetzen Der Prüfkraft
DURCHFÜHRUNG DER MESSUNG Bitte beachten Sie: Die korrekte Haltung des Geräts hat Einfluss auf das Messergebnis. Achtung: Der Prüfer muss fest und senkrecht auf die Oberfläche des Objekts gesetzt werden. Ein kleiner Spalt zwischen dem Auflagering des Prüfers und der Oberfläche des Objekts kann zu ungenauen Messwerten führen. -
Seite 27: Aufladen Des Akkustand
9.2 Aufladen des Akkustand Wenn die Akkuanzeige auf dem Bildschirm erscheint, muss der Akku aufgeladen werden. Es können jedoch noch eine Zeit lang Messungen durchgeführt werden. Bitte verbinden sie den Prüfer mit dem USB-Ladegerät oder dem PC, um den Akku zu laden. Um Beschädigungen des Akkus durch eine zu große Entladung zu vermeiden, sollten Sie den Akku nach längerer Zeit des Nichtgebrauchs mindestens alle sechs Monate einmal laden. -
Seite 28: Starten Der Pc Software
EINFÜHRUNG IN DIE PC SOFTWARE 10.4 Starten der PC Software Bei der Installation der Datensoftware wird auf dem Desktop eine Verknüpfung erstellt. Doppelklicken sie auf diese um die Software zu starten. Hauptfenster der Datensoftware im Standard-Window mit Titel-Leiste, Menü- Leiste und Werkzeug-Leiste. Anmerkung: Nachdem die Software gestartet wurde, klicken sie auf „Connect“... -
Seite 29: Optionales Zubehör
11 Optionales Zubehör Auflageringe für Schlaggerät D Teilbezeichnung Abmessung Anwendungsbereich Geeignet für folgende Oberflächen Ø19,5x5,5mm R≥60mm flach zylindrisch hohl-zylindrisch sphärisch hohl-sphärisch Ø13,5x5,5mm R≥30mm flach zylindrisch hohl-zylindrisch sphärisch hohl-sphärisch Spezielle Auflageringe zylindrisch Z 10-15 20x20x7,5mm R 10mm - 15mm R<10mm nicht möglich Z 14,5-30 20x20x7,5mm... - Seite 30 OPTIONALES ZUBEHÖR 52x20x16mm Schlaggerät DL Schlagkörper DL...
