Xvive PX SYSTEM Kurzanleitung

TRAGBARER 3-KANAL MIXER
für den persönlichen IEM oder Kopfhörer Mix
für Live-Auftritte oder Aufnahme-Sessions
KOMPLETTES PX SYSTEM
Als Musiker und/oder Sänger, egal ob Sie live auftreten, mit einer Band proben oder
im Studio aufnehmen, müssen Sie sich selbst und die anderen Musiker hören
können. Genauso wichtig ist es aber auch, dass Sie den Mix, den Sie hören,
kontrollieren können. Jeder hört aus seiner eigenen Perspektive anders, also muss
jeder die Kontrolle über seinen eigenen Mix haben.
Im Idealfall können Sie auf einen Tontechniker vertrauen, aber in den meisten Fällen
ist es wahrscheinlich, dass Sie oder ein anderes Bandmitglied den Monitor-Mix von
der Bühne aus steuert. Oder ein Tontechniker am anderen Ende des Raums hat die
Kontrolle, aber es ist schwierig, mit ihm während einer Show zu kommunizieren.
Anstelle eines festen Monitor-Mix vom Board aus können Sie mit dem PX-System
eine einfache Dreikanal-Monitormischung aufbauen, mit der Sie die für Sie
wichtigsten Pegel einstellen können - und zwar während der Show. So könnte
beispielsweise ein Regler den Pegel Ihrer Stimme, ein anderer den Pegel Ihres
Instruments und ein weiterer einen Sub-Mix aus anderen Sängern oder und
Instrumenten steuern.
Mit dem PX-System haben Sie die Kontrolle über diesen Mix immer in Reichweite und
können ihn immer perfekt nach Ihren Wünschen anpassen!
FUNKTIONEN

3-Kanal Mixer und Kopfhörerverstärker für persönliche In-Ear Monitoring
Anwendungen

Extrem kompaktes und leichtes Design

Ein Cat 5 Kabel überträgt Audiosignal auf drei Kanälen sowie 9 Volt
Stromversorgung über Power-over-Ethernet (PoE)

Drei symmetrische XLR Steckverbinder zum Anschluss an Ihr Mischpult oder
andere Audioquellen

Volume-Regler schaltet das Gerät bei voller Linksdrehung aus

Drei Adapter von symmetrischen XLR auf unsymmetrische 6,35 mm
Klinkenstecker im Lieferumfang

DIP Schalter im Inneren des PX zur Kontrolle der Position der Kanäle im
Panorama: links, rechts oder beides

Schalter für PoE / Batterieversorgung zur Auswahl von Stromversorgung über
entweder Cat 5 / 9 V PoE oder 2 x AAA Batterie

Laufzeit von bis zu 5 Stunden mit 2 AAA Batterien (nicht im Lieferumfang)

LED Anzeige bei Batteriebetrieb

Stabiler Gürtelhalter

Extrem robustes, schlagfestes Gehäuse

Über das Ethernet Kabel können gleichzeitig Audiosignale und Stromversorgung
über bis zu 60 m Entfernung übertragen werden
TECHNISCHE DATEN
Eingangstyp: symmetrisch XLR
Eingangsimpedanz: 13,3 kΩ
Ausgangstyp: 3,5 mm TRS Stereo-Klinkenbuchse
8 - 80 Ω
Ausgangsimpedanz:
Max. Ausgangsleistung: 2 x 150 mW @ 16 Ω
Stromversorgung: PoE (Power over Ethernet) oder 2 x AAA Batterien
Batterielebensdauer: ca. 5 Stunden
Stromaufnahme: ca. 210 mA
PoE Anforderungen: 9 V / 2 A, Minuspol am Mittelkontakt (kann bis zu 5 PX-A
Geräte versorgen)
9 V / 500 mA, Minuspol am Mittelkontakt, für ein PX-A
Gerät
⚠ WARNUNG
AUDIO HÖREN BEI HOHEN LAUTSTÄRKEPEGELN KANN IRREPARABLE
HÖRSCHÄDEN VERURSACHEN. STELLEN SIE DIE LAUTSTÄRKE SO NIEDRIG
WIE MÖGLICH EIN.
Eine längere Einwirkung von überhöhten Lautstärkepegeln kann Ihr Gehör schädigen
und zu dauerhaftem, lärmbedingten Hörverlust führen. Verwenden Sie Ohrhörer nicht
über einen längeren Zeitraum und stellen Sie die Lautstärke auf 50% oder weniger
ein.
KEIN TON

Überprüfen Sie, dass die Audioquelle am PX-B angeschlossen ist und ein Signal
sendet.

Überprüfen Sie, dass das EC25 mit PX-A und PX-B verbunden ist.

Überprüfen Sie, dass die Volume-Regler für Eingänge 1, 2 und 3 am PX-A nicht
vollständig heruntergedreht sind.

Überprüfen Sie, dass der Hauptlautstärkeregler / Ein-Aus Schalter aufgedreht ist.

Überprüfen Sie, dass Ohrhörer / Kopfhörer richtig angeschlossen sind.

Überprüfen Sie, dass die rechts / links Schalter im Batteriegehäuse nicht alle in
der AUS Position stehen.
KEIN STROM

Überprüfen Sie, ob der Volume-Regler (Schalter) am PX-A aufgedreht ist.

Überprüfen Sie, dass der Schalter für den Stromversorgungsmodus korrekt auf
PoE oder AAA Batterie eingestellt ist.

Überprüfen Sie, dass die Batterien korrekt eingesetzt sind.
Überprüfen Sie, dass der verwendete PoE Stromversorgungsadapter 9 V / 2 A

DC mit Minuspol am Mittelkontakt liefert.
XVIVE übernimmt keine Haftung für eventuelle Schäden, die Personen erleiden, die
sich ganz oder teilweise auf die hierin enthaltenen Beschreibungen, Fotos oder
Aussagen verlassen. Technische Daten, Aussehen und andere Informationen können
ohne vorherige Ankündigung geändert werden.
DIP Schalter für Stereo-Setup
L Schalter ON = Audio auf linken Ohrhörer eingestellt
R Schalter ON = Audio auf rechten Ohrhörer eingestellt
L und R beide ON = Audio wird an beide Seiten gesendet
Eingang 2 Volume
= aud
o is sent to left and right sides
Eingang 3 Volume
Umschalter
PoE / Batterie
Power LED
PoE Modus: immer an
Batteriemodus:
20% - 80% Ladung = immer an
0% - 19% Ladung = blinkt
ETHERNET EINGANG
CH 1 ist Eingang 1 XLR hot und XLR cold, Blau, Blau + Weiß
CH 1 ist Eingang 3 XLR hot und XLR cold, Grün, Grün + Weiß
CH 1 ist Eingang 2 XLR hot und XLR cold, Orange, Orange + Weiß
CH 4 ist PoE Stromeingang, Braun (+), Braun + Weiß (-)
Ethernet Ausgang
Einschließlich 3 symmetrisch XLT auf unsymmetrisch TS Klinke Adapter
FEHLERBESEITIGUNG

Überprüfen Sie, dass das EC25 Kabel richtig funktioniert und korrekt
angeschlossen ist.
VERZERRTES AUDIOSIGNAL

Überprüfen Sie, ob die Master-Lautstärke zu hoch eingestellt ist.

Überprüfen Sie die die Eingangs- und Ausgangspegel am PX-A.

Überprüfen Sie, dass das Signal nicht schon an der Audioquelle verzerrt ist.
NIEDRIGER LAUTSTÄRKEPEGEL AM PX-A KÖPFHÖRERAUSGANG

Überprüfen Sie das Master-Volume am PX-A (Ohrhörer- / Kopfhörerausgang).

Überprüfen Sie die Lautstärkepegel für CH1, CH2 und CH3.

Überprüfen Sie die Ausgangspegel der Audioquellen (z.B. Aux-Ausgänge am
Mischpult).
MEHRERE VERBINDUNGEN MIT PX-H

Das Signal vom PX-B kann über den PX-H Hub an bis zu fünf PX-A Geräte
gesendet werden und so von bis zu 5 Personen gleichzeitig abgehört werden.
Sie können auch mehrere PX-H Geräte koppeln, um ein größeres System für
mehr als 5 Personen aufzubauen.
HAFTUNGSAUSSCHLUSS

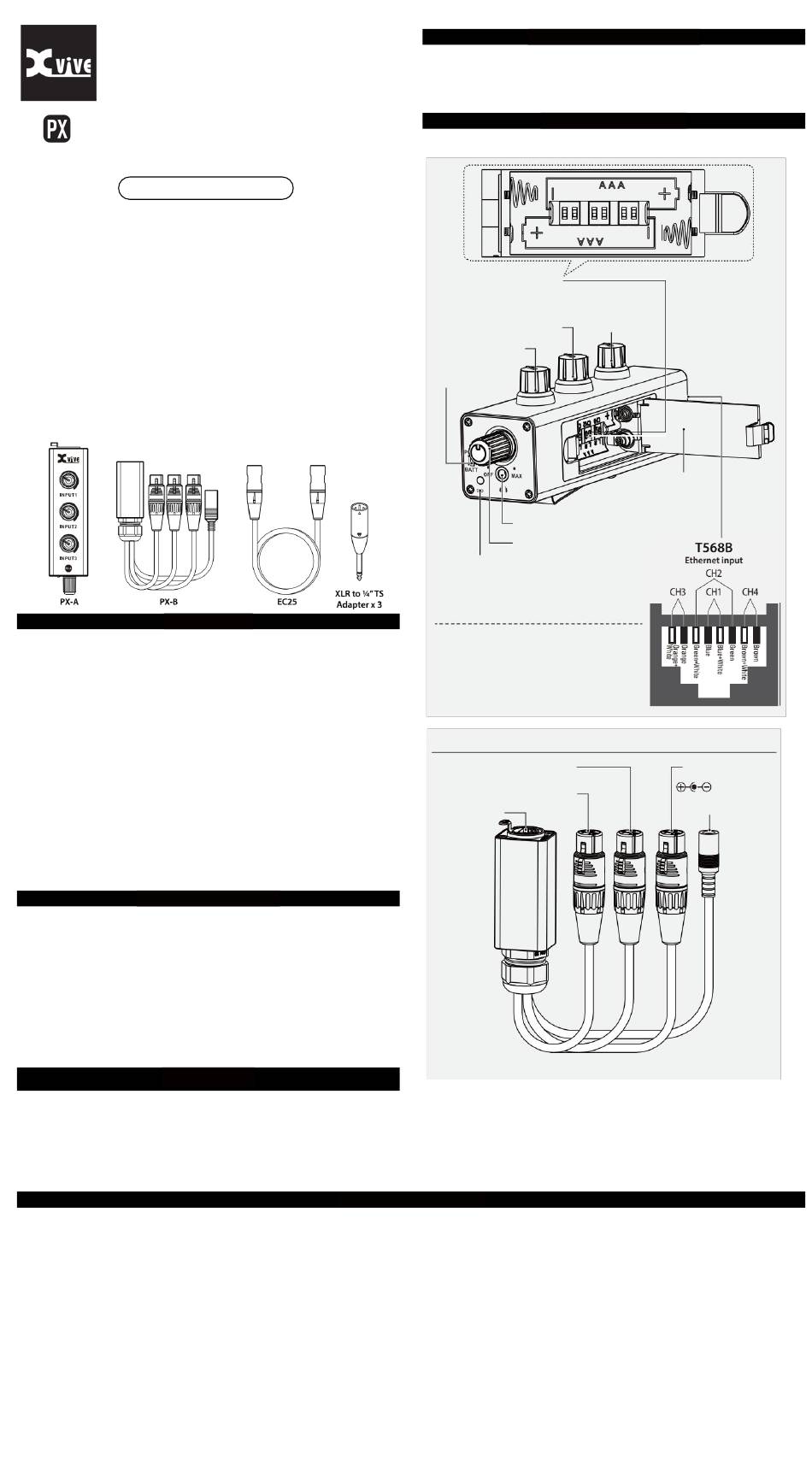

PRODUKTÜBERSICHT
PX-A
Eingang 1 Volume
Ohrhörer- / Kopfhörerausgang
Ohrhörer- / Kopfhörer Lautstärke
PX - B
Symmetrisch XLR 2
Symmetrisch XLR 1
Batteriefach und
DIP Schalter für
Stereo-Setup
Symmetrisch XLR 3
9 VDC Eingang, Minus
am Mittelkontakt
