T&S APU2 Bedienungsanleitung
Mit remote rds1
Verwandte Anleitungen für T&S APU2
Inhaltszusammenfassung für T&S APU2

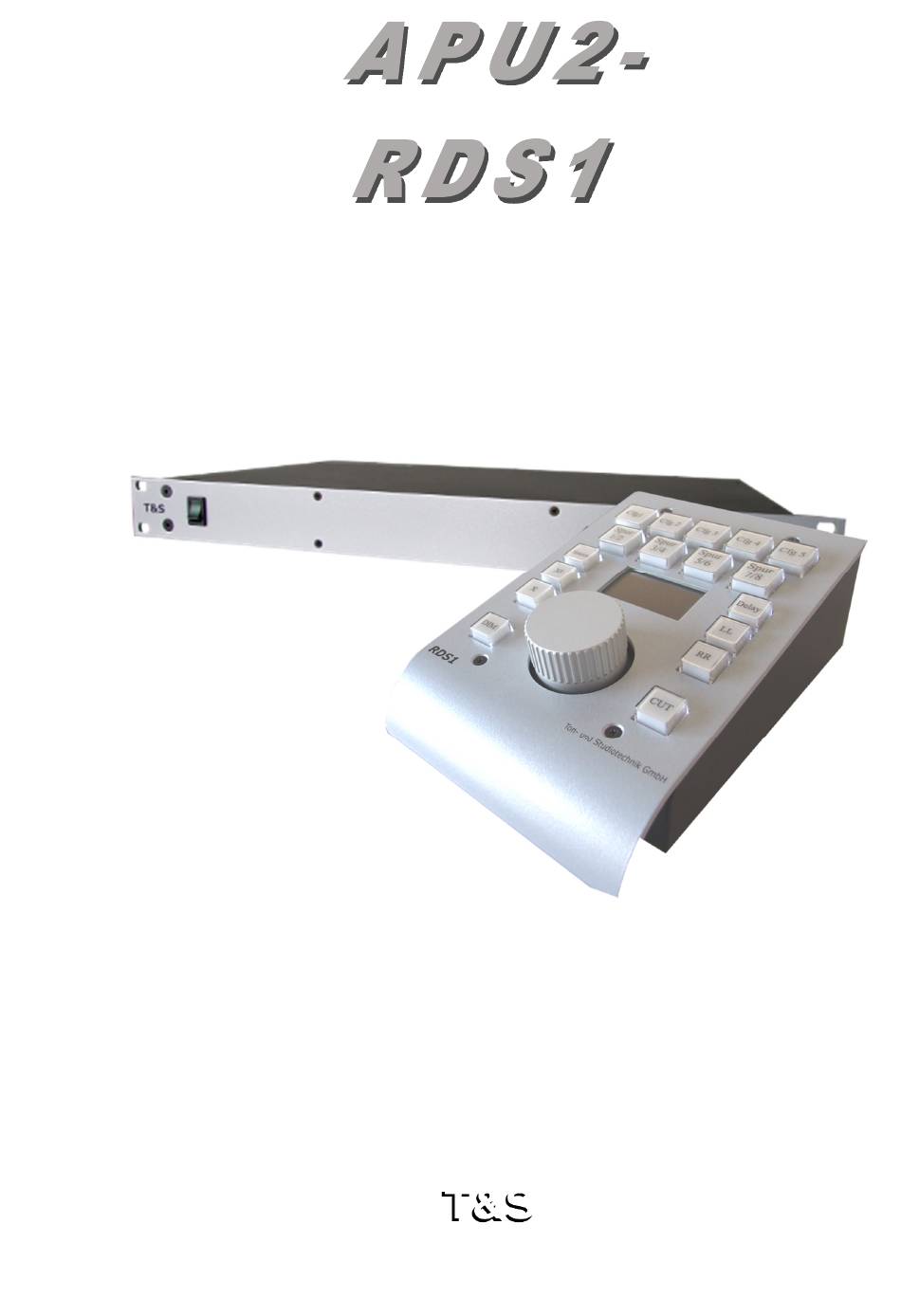

- Seite 1 Stereo Abhöreinheit APU2 mit Remote RDS1 Bedienungsanleitung Ton- und Studiotechnik GmbH Tel.: +49 2154 88999-0 Fax: +49 2154 88999-11 D - 4 7 8 7 7 W i l l i c h Hanns-Martin-Schleyer-Str. 28 www.ts-online.com...
- Seite 2 A P U 2 - a u d i o - p r o c e s s i n g b y T & S R D S T&S Bedienungsanleitung Version 2 Copyright © 2015-18 Ton- und Studiotechnik GmbH Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
- p r o c e s s i n g b y T & S R D S Vorwort ............................5 Ansichten ........................... 6 2.1. Frontansicht APU2 ......................6 2.2. Rückansicht APU2 ......................6 2.3. Ansicht RDS1 ........................6 2.4. - Seite 4 R D S 9.1.6. GP Interface ........................ 17 9.1.7. Schnittstelle System ....................17 9.1.8. Spannungsanschluss ....................17 9.1.9. Remoteanschluss CAN für APU2-RDS1 ..............18 9.1.10. Netzwerkanschluss 10/100 ..................18 9.2. Bedienkonsole RDS1 ....................... 19 9.2.1. Steuerung CAN ......................19 9.2.2.
-
Seite 5: Vorwort
Wechsel zwischen den einzelnen Abhörquellen zur qualitativen Beurteilung des Audiosignals zum alltäglichen Arbeitsablauf gehört. Die Audio Processing Unit APU2 ist in einem kompakten 19“, 1HE Gehäuse eingebaut und verfügt in der Grundbestückung über acht digitale AES/EBU Eingänge sowie über einen digitalen 8-kanaligen ADAT Eingang. -
Seite 6: Ansichten
(IN1..8 / PEAK L/R) (OPTION) Display OLED Display mit 128 x 64 Pixel T&S Kontrast einstellbar Anzahl der Anschlüsse kann gemäß Bestückung der APU2 variieren. Drehgeber Großer metallischer Endlosdrehgeber mit 32 Rastungen / Umdrehung Taster Funktionstaste Laden/Speichern Konfiguration 1..5 Multifunktionstaste Anwahl Spur 1/2... -
Seite 7: Konfiguration
R D S Die komplette Konfiguration der Audio Processing Unit APU2 erfolgt über LAN. Um auf die Konfigurationsseite zu gelangen muss die Audio Processing Unit APU2 mit einem Netzwerkkabel an ein 10/100Mbit Netzwerk anschlossen werden. Über die rückseitigen Leuchtdioden Link und 10/100 an der RJ45 Buchse wird eine erfolgreiche Netzwerksynchronisation angezeigt. -
Seite 8: Definition Der 8-Kanaligen Audionamen
Durch Abwahl der Checkbox [PST1..PST5] wird der Schreibschutz deaktiviert. 3.1.5. Netzwerk Konfiguration Änderungen vornehmen und mit dem Anwahlfeld „Apply“ zur APU2 übertragen. Die neuen Einstellungen werden übernommen und intern abgespeichert. Die Audio Processing Unit APU2 wird firmenseitig mit folgenden Einstellungen ausgeliefert: 3.1.5.1. Einstellung IP-Adresse T&S Source IP-Adresse 192.168.10.85 Gültige IP-Adresse eingeben, unter der das Gerät im Netzwerk angesprochen werden soll. -
Seite 9: Config Administration
Nach erfolgreichem Rücksetzen die Audio Processing Unit APU2 neu starten. (1:1 Belegung) Die Audio Processing Unit APU2 ermöglicht über die Seite „Config Administration“ alle variablen Einstellungen zu Sicherungszwecken auf einen Computer und/oder komplette Einstellungen von einem Computer zur APU2 zu übertragen. -
Seite 10: System Refresh
A P U 2 - a u d i o - p r o c e s s i n g b y T & S R D S 3.1.6.1. Konfiguration von PC laden Unter dem Abschnitt „Transfer a configuration to APU“ das Anwahlfeld „Durchsuchen“ betätigen und über die Betriebssystemmaske die gewünschte Konfiguration anwählen. -
Seite 11: Bedienung
A P U 2 - BEDIENUNG a u d i o - p r o c e s s i n g b y T & S 4.1. Monitorfunktionen R D S Vorab einige Konventionen zur Schreibweise der Bedienung: Wenn im Folgenden von einer aktiven Taste gesprochen wird, so bedeutet dies, dass die zugehörige Leuchtdiode in der Taste angeschaltet ist und somit die aktive Funktion signalisiert. -
Seite 12: Balance
A P U 2 - a u d i o - p r o c e s s i n g b y T & S R D S 4.1.3.3. Abrufen Referenzlautstärke RefVol Funktion: Aufruf der Referenzlautstärke. Bedienung: Drehgeber kurz drücken. Anmerkung: Die Referenzlautstärke wird als aktuelle Lautstärke übernommen. -
Seite 13: Speicherfunktionen
A P U 2 - a u d i o - p r o c e s s i n g b y T & S R D S Bedienung: Taste Func so oft drücken, bis im Display die Einstellung für die Balance erscheint Drehgeber solange nach links/rechts drehen, bis die gewünschte Balance eingestellt ist. -
Seite 14: Blockschaltbild
- p r o c e s s i n g b y T & S TECHNISCHE DATEN R D S ♦ Abmessungen APU2: 19“ 1HE, 483 x 44 x 300mm RDS1: 110 x 160 x 35-55mm ♦... -
Seite 15: T&S 6. Varianten/Optionen
Vor Inbetriebnahme bitte unbedingt lesen! Um die Gefahr eines elektrischen Schlages zu vermeiden, halten Sie alle Komponenten der Audio Processing Unit APU2 geschlossen. Das Öffnen und Reparieren der Geräte darf nur von autorisiertem qualifiziertem Fachpersonal unter Einhaltung aller geltenden Vorschriften durchgeführt werden. -
Seite 16: Steckerbelegungen
A P U 2 - STECKERBELEGUNGEN a u d i o - p r o c e s s i n g b y T & S 9.1. Audioeinheit APU2 R D S 9.1.1. Audioeingänge, analog und digital 15pol. Sub-D... -
Seite 17: Audioeingang, Optisch
A P U 2 - a u d i o - p r o c e s s i n g b y T & S 9.1.4. Audioeingang, optisch R D S 9.1.5. Videoein-/ausgang SDI, digital TosLink ADAT 9.1.6. GP Interface TORX173 3GBit SDI IN 3GBit SDI OUT... -
Seite 18: Remoteanschluss Can Für Apu2-Rds1
LED rot Link Indikator. Anzahl der Anschlüsse variieren gemäß Bestückung der APU2 Bedi enungs anl eitung APU-2 m it RDS1 V2.doc x, © 2 0 1 5- 1 8 T on - u nd St u d i ot ec h n i k G m b H... -
Seite 19: Bedienkonsole Rds1
A P U 2 - 9.2. Bedienkonsole RDS1 a u d i o - p r o c e s s i n g b y T & S R D S 9.2.1. Steuerung CAN RJ45 CAN Power Pin 1 Extern +12Vdc Pin 2 Pin 3...
