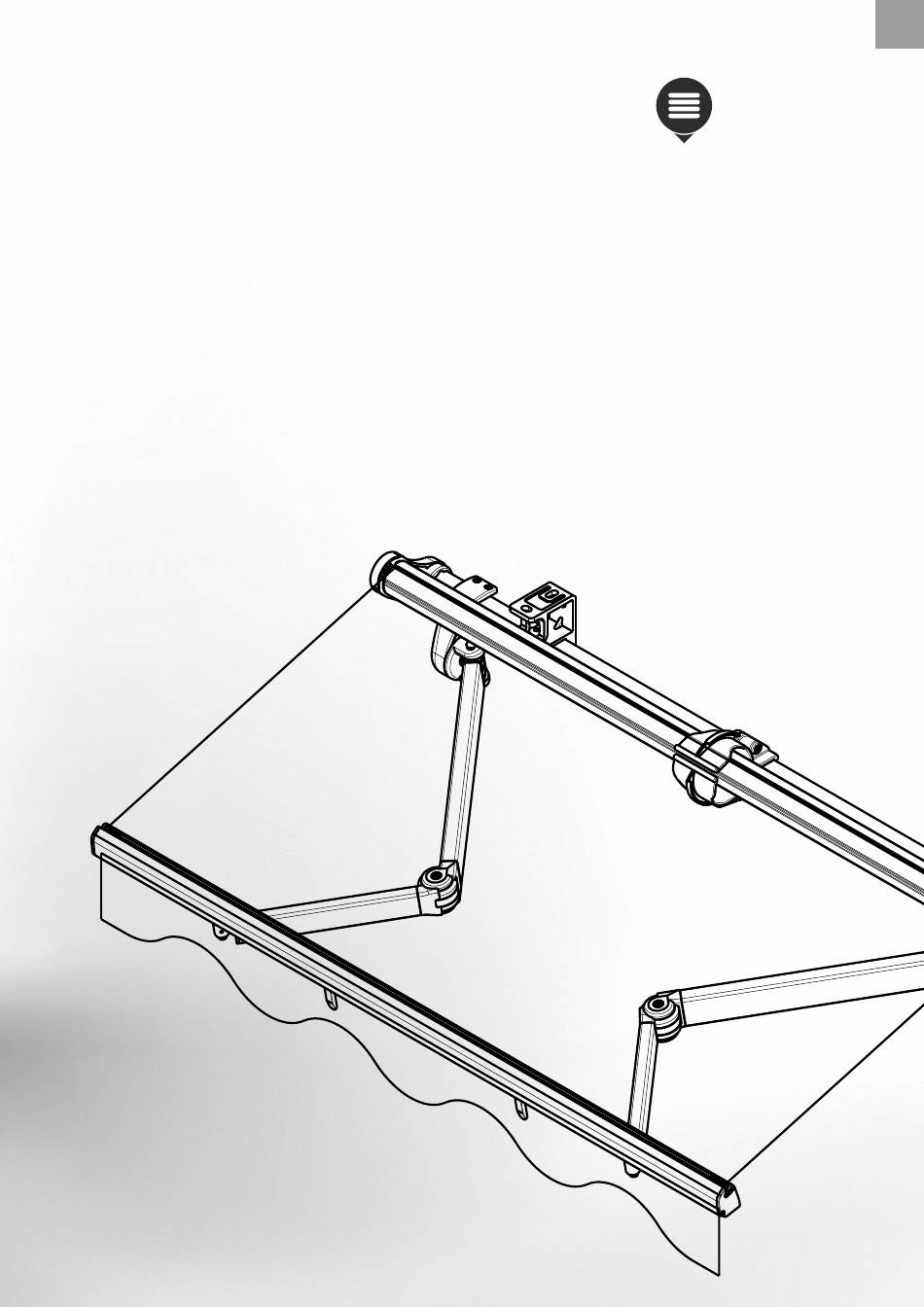

- Seite 1 Labona TECHNISCHES HANDBUCH MARKISEN STELA...
- Seite 2 Bílovecká 2411/1, 746 01 Opava IČ: 47679191 IČ: 47679191 EN 13561 EN 13561 Markisen mit manuellen oder motorgetriebenen, Typ: JASMINA, STELA, KASSETTENMARKISE - bestimmt für Bestückung in Gebäuden Windbeständigkeit: Technische Klasse 2 (1) MARKISE: Wich ge Symbole in Übereins mmung mit Eigensha Protokolle ČSN EN 13561...
- Seite 3 MARKISE STELA MARKISE MIT TRÄGERPROFIL Markise mit Trägerprofil, Gelenkarmen ▲ Die Abtropfleiste dient zur Wasserableitung ▲ Möglichkeit gekreuzter Arme für größeren ▲ Ausschub als die Breite der Markise Wahl des Daches ▲ Markisen-Qualitätsstoffe DICKSON ▲ Variante: Halbkassettenausführung ▲...
-
Seite 4: Technische Angaben
Ausführungsvarianten der Markise Stela: - mit kleinem Ausfallprofi l (bis zur max. Breite der Markise 4,0 m) - mit großem Ausfallprofi l (ab der Breite 4,1 m bis zur max. Breite 6 m) - mit gekreuzten Armen (für den Fall, wenn die Breite der Markise gleich ihrem Ausschub sein soll) Betätigung... - Seite 5 MARKISE Stela Grundlegende Spezifi kation des Produktes Konsole Wand/Decke Konsole Wand/Decke – Kreuzarme Dachstuhlkonsole Bewegungswinkel...
- Seite 6 MR 021 MR 020/1 2-00823-XXXX-0 36 - 39 MR 005 1, 2 MR 010 MR 011 MR 012 1, 2 MR 008 MR 116 A 67/22 MR 027 MR 024 MR 024/1 1, 2 MR 022 MR 022/1 MARKÝZA STELA 2-00823-XXXX-0...
- Seite 7 MARKISE Markise Stela 2-00823-0000 Position Bezechnung Abkürzung Zeichnungs Nr. Wickelrolle für Markise Ø70mm MR 024 6-011084-0070 Ausfallprofi l klein mit Rinne MR 022 6-011082-0000 Tragprofi l für Markisen 40x40 MR 023 6-011083-0000 Zentrales Profi l Halbkasette MR 010 6-011074-xxxx Halbkasette-Unterleiste...
- Seite 8 Kit für Arme 2000 - 2500 mm (Paar) MR 108/1 6-011075-0001 Kit für Arme 2750 - 3000 mm (Paar) MR 109 6-011076-0000 Dach Stela - Position 499 54 - 57 34 - 37 64 - 67 P 244 44 - 47...
- Seite 9 MARKISE Befestigung Wand/Decke...
- Seite 10 Befestigung Dachstuhl...
- Seite 11 MARKISE Montagebeispiel einer Markise mit Trägerprofi l...
- Seite 12 7. Den Rest der Markise auspacken, die Markise öff nen, Neigung einstellen, Ebenheit des Ausfallprofi ls prüfen, alle Muttern und Schrauben kontrollieren und festziehen 8. Funktionsfähigkeit der Bedienung kontrollieren Montageverfahren der Markise STELA – mit Trägerprofi l: 1. Markise auspacken und kontrollieren, ob alle erforderlichen Komponenten vorhanden sind 2. Ebenheit des Montageortes kontrollieren 3.
- Seite 13 MARKISE Befestigung 14,0...
