QUICK START GUIDE
(technical subjects to change
Date 13/2017)

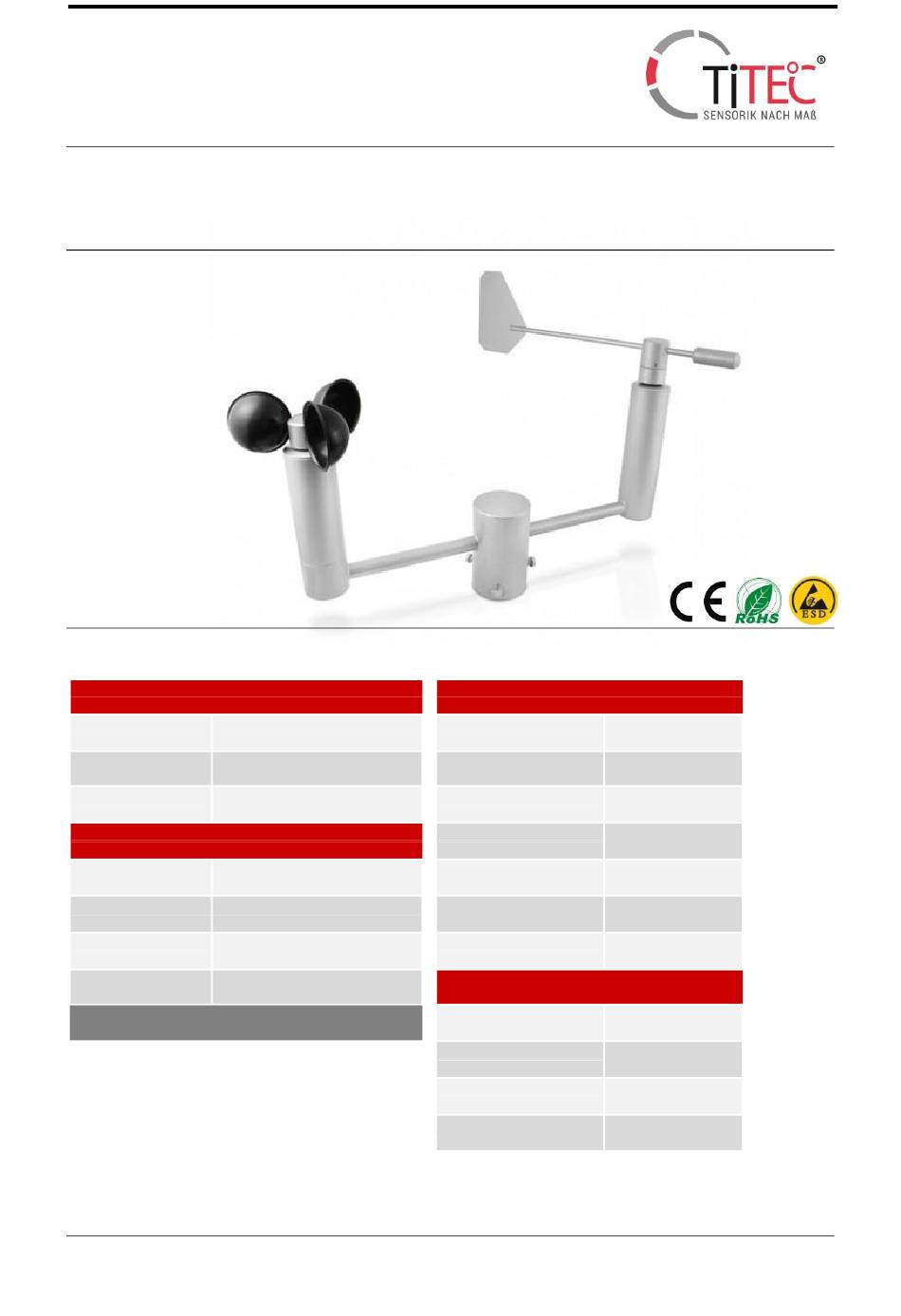

Kombinierter Wind- und Windrichtungs-geber - WM3
Combined wind sensor and wind direction sensor – WM3
Anwendung
Application
Der kombinierte Windgeber/Windrichtungsgeber dient zur Erfassung
der Windrichtung und der Windgeschwindigkeit in einem Kombigerät,
die Auswertelektronik ist in den Sensor integriert.
Merkmale
Characteristics
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
Wahlweise 24 V AC/DC oder 230 V AC
Power supply
24 V AC/DC or 230 V AC at customer's oppinion
Anschluss
6-Leiter-Schaltung
Connection
6-wired-connection
Leistungsaufnahme
60 mA +/- 10%
Power consumption
Ausgangssignal
Signal output
Typ I
4...20 mA
Typ I
0...35 m/s bzw. 0...360 °
Linearität
0...35 m/s and 0...360 °
Linearity
Typ U
0...10 V
Type U
0...35 m/s bzw. 0...360 °
Linearität
0...35 m/s and 0...360 °
Linearity
*weitere auf Anfrage
*special models available on demand
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
The combined wind transmitter / wind direction sensor is used to detect
the wind direction and the wind speed in one combination device, the
evaluation system is integrated in the sensor.
Gehäuse
Casing
Gesamthöhe
Height
Masthalterung
Mast holder
Schalenkreuzdurchmesser
Anemometer diameter
Windfahne
Weather vane
Gewicht
Weight
Tmax.
Schutzart
Protection class
Sensor
Sensor
Anlaufgeschwindigkeit
Start speed
Messbereich*
Measuring range
Anschlussleitung*
Supply cord
Max. Windbelastung
Max. wind load
Seite 1 von 3
400 mm
Durchmesser: Max. 50mm
Diameter: max. 50 mm
160 mm
350 mm
2.5 kg
-35...70 °C
IP65
1 m/s
0...35 m/s
10m - 6x0,5 mm²
50 m/s
