Gram Next Z8i Benutzerhandbuch

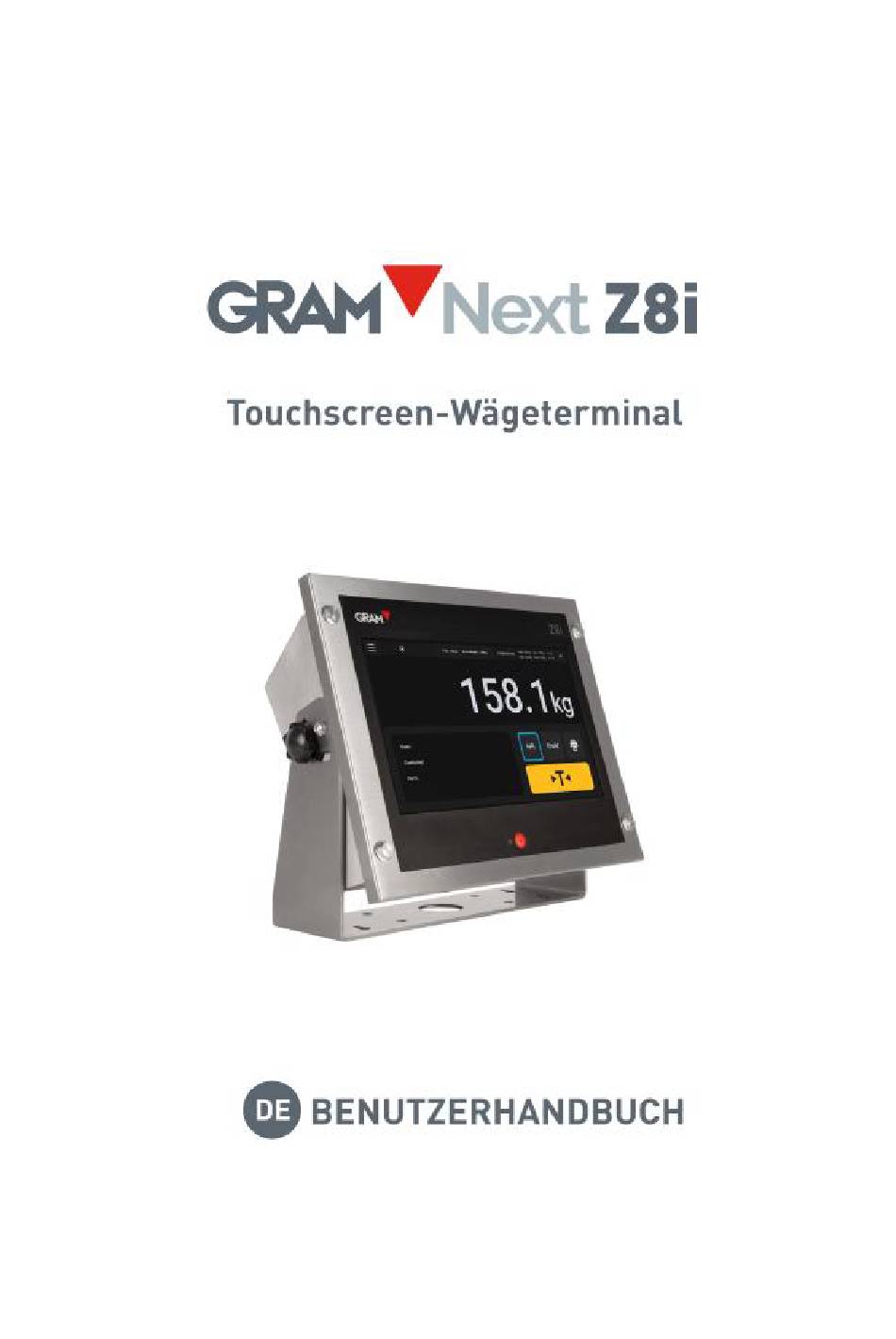

Gram Next Z8i Benutzerhandbuch

Touchscreen-wageterminal
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gram Next Z8i

Inhaltszusammenfassung für Gram Next Z8i

  • Seite 2 Administrator-Konto Die Konfigurationseinstellungen sind durch ein Passwort geschützt. Die Xtrem-Anwendung verwendet eine SQL-Datenbank, die eine Benutzertabelle enthält. Die verfügbaren Funktionen hängen von der Rolle des Benutzers ab. Benutzerrollen können als „Administrator“ oder „Operator“ definiert werden. Operator-Benutzer haben eingeschränkte Optionen, um die Konfigurationseinstellungen sowie die Datenbankoptionen zu verwalten.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis EINFÜHRUNG ..............................2 SPEZIFIKATIONEN ............................. 3 INSTALLATION ..............................4 Ä ......................5 NDERN DER ILDSCHIRMAUSRICHTUNG ............................6 ANDMONTAGE ............................7 ÄULENMONTAGE ............................8 INBAUMONTAGE ANSCHLÜSSE ..............................9 USB-P ...................... 10 NSCHLUSS VON ERIPHERIEGERÄTEN BETRIEB ................................11 ..........................13 USSCHALTEN ..........................
  • Seite 5 ..........................63 AAGENKALIBRIERUNG ..................... 65 ABELLE DER GEOGRAFISCHEN NPASSUNGSWERTE FEHLERBEHEBUNG ............................66 ............................66 EBUG ROTOKOLL 1/75...

  • Seite 6: Einführung

    1. Einführung Das Z8i-Terminal ist ein softwaregesteuertes Gerät auf Basis des Android-Systems mit ladbarer Software. Das Z8i verfügt über ein 10-Zoll-TFT-Farb-LCD-Display mit kapazitivem Touchscreen, eingebaut in ein Edelstahlgehäuse mit Schutzklasse IP-67. Ein mechanischer Knopf an der Vorderseite dient zum Ein- und Ausschalten des Geräts. Funktionen •...

  • Seite 7: Spezifikationen

    2. Spezifikationen Betriebsbedingungen und mechanische Daten Betriebstemperatur -10ºC/+70ºC Abmessungen (maximal) 293(L) x 235(B) x 108(H) mm Gewicht 2,7 kg Versandgewicht 4,5 kg Montagemöglichkeiten: Tischgerät, schwenkbare Wand-/Säulenmontage, Einbau Schutzart IP-67 Benutzeroberfläche Display / Auflösung / Farben TFT 10.1-Zoll / 1024 x 600 pixel /16,7M Kontrast / Leuchtdichte 800 / 400 (cd/m²)

  • Seite 8: Installation

    3. Installation Lieferumfang: • Z8i terminal • U-Halterung für Wandmontage sowie Montagematerial in einem separaten Plastikbeutel • Netzadapter und Netzkabel in einem separaten Plastikbeutel • Kabeladapter für Xtrem-Waagen 4/75...

  • Seite 9: Ändern Der Bildschirmausrichtung

    3.1 Ändern der Bildschirmausrichtung ○ ○ ○ Tischmontage: Der Einschaltknopf befindet sich auf der gegenüberliegenden Seite der Anschlüsse. ○ Wandmomtage: Der Einschaltknopf befindet sich auf derselben Seite wie die Anschlüsse. Entfernen Sie die Schrauben, die den Bildschirm am Gehäuse befestigen, mit einem 2,5 mm Inbusschlüssel (Allen-Schlüssel).

  • Seite 10: Wandmontage

    Wandmontage Das Zubehör für die Wandmontage ist im Lieferumfang des Z8i enthalten. 6/75...

  • Seite 11: Säulenmontage

    Säulenmontage Die Säule ist nicht im Lieferumfang des Z8i- Terminals enthalten. Sie muss als optionales Zubehör separat bestellt werden. ○ 7/75...

  • Seite 12: Einbaumontage

    Einbaumontage 8/75...

  • Seite 13: Anschlüsse

    4. Anschlüsse ○ ○ ○ ○ ○ ○ Netzadapter: Steckertyp: SJ-M13 IP68 ABS, 2-poliger männlicher Stecker PIN No. SIGNAL +12Vdc ○ Xtrem ADPD (Waagenplattform): Steckertyp: SJ-M13 IP68 ABS, 5-poliger männlicher Stecker PIN No. SIGNAL +6Vdc -not connected- ○ Serielle RS232-Schnittstelle (Drucker): Steckertyp: SJ-M13 IP68 ABS, 4-poliger männlicher Stecker PIN No.

  • Seite 14: Anschluss Von Usb-Peripheriegeräten

    4.1 Anschluss von USB-Peripheriegeräten Das Z8i ist mit einem USB 2.0-Host ausgestattet, der die Verbindung mit zahlreichen marktüblichen Peripheriegeräten ermöglicht: • Eingabe- und Zeigegeräte: Barcode-/ QR-Scanner, Standardtastaturen, Maus • Drucker: Belegdruckekr und Etikettendrucker mit USB-Schnittstelle • Wechselspeicher: USB-Sticks Die Z8i-Anwendung bietet Automatisierungsfunktionen mithilfe von drei grundlegenden USB- Geräten: •...

  • Seite 15: Betrieb

    5. Betrieb Anmeldung als Administrator Die Konfigurationseinstellungen sind durch ein Passwort geschützt. Die Xtrem-Anwendung verwendet eine SQL-Datenbank, die eine Benutzertabelle enthält. Die verfügbaren Funktionen hängen von der Rolle des Benutzers ab. Benutzerrollen: können als „Administrator“ oder „Operator“ definiert werden. Operator-Benutzer: haben eingeschränkte Möglichkeiten zur Verwaltung der Konfigurationseinstellungen und der Datenbankoptionen.
  • Seite 16 12/75...

  • Seite 17: Ein- Und Ausschalten

    5.1 Ein- und Ausschalten Das System startet automatisch, nachdem das Gerät an die Stromversorgung angeschlossen wurde. Die blaue LED-Leuchte neben der Ein-/Aus- Taste bleibt eingeschaltet, solange das Terminal eingeschaltet ist. Drei Schaltflächen werden auf dem Bildschirm angezeigt, die Ihnen die Optionen Neustart oder Ausschalten bieten.

  • Seite 18: Beschreibung Der Anzeige

    Beschreibung der Anzeige ○ ○ ○ ○ ○ 1 Ein-/Aus-Taste und LED 3 Ausgewählte Datensätze aus der Datenbank ○ ○ 2 Hauptanzeige 4 Beschreibende Kennzeichnung des Geräts Die Hauptanzeige zeigt immer das Nettogewicht an. Wenn eine Tara gesetzt ist, werden Tara und Bruttogewicht in der oberen Leiste angezeigt.
  • Seite 19 Tasten Konfigurationsmenü Tippen Sie, um das Konfigurationsmenü zu öffnen. Die Taste befindet sich in der oberen linken Ecke des Bildschirms. Nullstellung Setzt die Waage auf null. Die Taste befindet sich in der oberen rechten Ecke des Bildschirms. Erweiterte Auflösung Tippen Sie, um diese ein- oder auszuschalten. Ändert das aktuelle Intervall des Instruments auf 1/10 e.

  • Seite 20: Software Id

    Software ID Tippen Sie auf die Menüschaltfläche, um das Konfigurationsmenü aufzurufen. Die Softwareversionsnummer wird angezeigt, indem Sie im Konfigurationsmenü auf die Option Über klicken. 16/75...

  • Seite 21: Systemkonfiguration

    Bildschirmeinstellungen zu ändern, die virtuelle Tastatur zu konfigurieren, Netzwerkeinstellungen anzupassen sowie weitere Systemkonfigurationen vorzunehmen. Die GRAM XTREM-Wägeanwendung ist der Startbildschirm des Z8i. Um auf die Systemeinstellungen zuzugreifen, folgen Sie den untenstehenden Schritten: 1. Wischen Sie vom oberen Bildschirmrand nach unten, um die Benachrichtigungsleiste anzuzeigen.

  • Seite 22: Sprache Und Regionale Einstellungen

    Öffnen Sie die Systemeinstellungen: Wählen Sie anschließend Sprachen & Eingabe, um die Systemsprache zu ändern. Die Z8i-App ist in Englisch, Französisch, Deutsch, Spanisch, Italienisch und Portugiesisch verfügbar. Wenn Sie eine andere Sprache auswählen, verwendet die GRAM Xtrem-App automatisch die englische Version. 18/75...

  • Seite 23: Datum Und Uhrzeit

    5.5.2 Datum und Uhrzeit Öffnen Sie die Systemeinstellungen: Wählen Sie anschließend Datum & Uhrzeit, um die Echtzeituhr einzurichten. Sie können das Datum und die Uhrzeit des Z8i manuell einstellen oder es automatisch synchronisieren lassen, falls das Gerät über Ihr Netzwerk mit dem Internet verbunden ist. 5.5.3 Internetverbindung Schließen Sie ein RJ45-Kabel an den LAN-Anschluss Ihres Z8i an.
  • Seite 24 Wählen Sie dann Ethernet, um verschiedene Parameter einzurichten und Ihre Z8i mit einem Netzwerk zu verbinden. 20/75...

  • Seite 25: Betrieb Der Waage

    5.6 Betrieb der Waage 5.6.1 Nutzung der Waage Sobald das Gerät eingeschaltet wird, zeigt das Display an, dass die Waage: ▸0◂ • auf Null gestellt ist, was bedeutet, dass sich keine Last auf der Plattform befindet. • ⦿ die Anzeige stabil ist: Es gibt keine äußeren Einflüsse (wie Luftströmungen oder Vibrationen eines nahegelegenen Motors), die erhebliche Störungen verursachen könnten.

  • Seite 26: Tara Funktion

    5.6.2 Tara Funktion Drücken Sie die Tara-Taste: Die Waage speichert das Gewicht auf der Wägeplattform und zieht es vom Gesamtgewicht ab, bis die Tarafunktion deaktiviert oder aufgehoben wird. Die Tarafunktion funktioniert nur, wenn das Gewicht stabil ist. Ist die Stabilitätsanzeige ausgeschaltet, hat die Tara-Taste keine Wirkung.

  • Seite 27: Manuelle Taravorgabe

    Nach dem Entladen der Waage zeigt der Wägeindikator bei einer aktiven „voreingestellten“ Tara den Tarawert als negativen Wert an. Um die Tara aufzuheben, drücken Sie die Tara-Taste erneut, während die Wägeplattform leer ist. Auch die Nullstell-Taste deaktiviert die Tara. 5.6.3 Manuelle Taravorgabe Legen Sie eine Last auf die Waage und halten Sie die Tara-Taste gedrückt: Der Bildschirm zeigt eine numerische Tastatur, um den Tarawert manuell...

  • Seite 28: Taraspeicher

    5.6.4 Taraspeicher Nach Eingabe einer manuellen Tara können Sie diese im Speicher speichern, sodass der Tarawert für weitere Vorgänge verfügbar ist. Halten Sie die Tara-Taste gedrückt, um den Bildschirm für die manuelle Taravorgabe anzuzeigen. Geben Sie den Tarawert ein und tippen Sie dann auf die Speichern-Taste auf der numerischen Tastatur, um einen neuen Eintrag hinzuzufügen.

  • Seite 29: Nullstellung

    5.6.5 Nullstellung Drücken Sie die Nullstell-Taste, um die Waage auf null zu setzen. Die Waage gilt als „auf null gesetzt, wenn das Gewicht auf der Wägeplattform weniger als ¼ der Wägeschritte beträgt. ▸0◂ Während die Waage „auf null gesetzt“ ist, wird das Symbol auf dem Display angezeigt.

  • Seite 30: Kontrollwägungsmodus (Checkweighing: Überprüfung Von Ober-/Untergrenzen)

    5.6.7 Kontrollwägungsmodus (Checkweighing: Überprüfung von Ober-/Untergrenzen) Drücken Sie auf die Kontrollwägungs-Taste auf dem Hauptbildschirm. Der Bildschirm zeigt eine numerische Tastatur, um den oberen und unteren Grenzwert einzugeben. Geben Sie die Werte ein und tippen Sie auf die Bestätigungstaste um den Kontrollwaagen-Modus zu starten.
  • Seite 31 27/75...

  • Seite 32: Drucken Und Aufzeichnen Eines Wägevorgangs

    5.6.8 Drucken und Aufzeichnen eines Wägevorgangs Tippen Sie auf die Aufzeichnen/Drucken-Taste, um die aktuellen Wägedaten in der Datenbank zu speichern. Wenn ein Drucker angeschlossen ist, werden die Wägedaten auch im ausgewählten Format ausgedruckt. Informationen zur Druckerkonfiguration finden Sie im Kapitel Druckerkonfiguration. Die Funktion Aufzeichnen/Drucken ist nur verfügbar, wenn die Waage beladen ist und die Gewichtsangabe stabil ist.
  • Seite 33 27/75...
  • Seite 34 Eine scrollbare Ansicht mit allen verfügbaren Einträgen der ausgewählten Tabelle wird auf dem Bildschirm angezeigt. Scrollen Sie nach oben, um weitere Einträge anzuzeigen. Um einen bestimmten Eintrag zu finden, geben Sie ein Stichwort ein, um die Datenbankeinträge zu filtern. Um einen Eintrag auszuwählen, tippen Sie auf das gewünschte Ergebnis. Nach der Auswahl eines Eintrags kehrt die Z8i zum Hauptanzeigebildschirm zurück, wobei der ausgewählte Eintrag übernommen wird.

  • Seite 35: Automatischer Betrieb Mit Einem Barcode-/Qr-Scanner

    5.6.10 Automatischer Betrieb mit einem Barcode-/QR-Scanner Durch anschließen eines Scanners an den USB-2.0-Anschluss der Z8i können Einträge aus der Datenbank automatisch eingelesen werden, sowohl aus der Benutzer- als auch aus der Produkttabelle. Nach dem Scannen eines Barcodes sucht die Z8i in der Datenbank nach einem Benutzer- oder Produktreferenzeintrag, der mit dem gescannten Code übereinstimmt.
  • Seite 36 Beim Überprüfen der oben genannten QR-Codes sehen Sie, dass die eingebetteten Daten in jedem Code wie folgt aussehen: Schicht 1 | Anne: Die eingebetteten Daten im QR-Code sind SZ80Shift 1EZ8. Sie enthalten das Präfix, um eine Referenz in der Benutzertabelle zu suchen, die Benutzerreferenz und das Suffix. Schicht 2 | Tony: Die eingebetteten Daten im QR-Code sind SZ80Shift 2EZ8.

  • Seite 37: Betrieb Mit Mehreren Waagen

    Beim Scannen eines Barcodes ohne das Präfix „SZ8“ wird die Z8i automatisch einen neuen Eintrag in die Datenbank hinzufügen. Die im Barcode enthaltenen Daten werden als zusätzliche Informationen in einer Spalte der Wägedatensatz-Tabelle gespeichert (siehe Kapitel 6. Datenbank). Verwendungsbeispiel für diese Funktion: •...
  • Seite 38 Der Bildschirm zeigt die Ansicht Verbindungen (engl. Connections) an: Tippen Sie auf den Rand und ziehen Sie, um die Ansicht nach oben oder unten zu scrollen. Tippen Sie auf die Liste der Verfügbaren Verbindungen und ziehen Sie, um nach oben oder unten zu scrollen.
  • Seite 39 Zeigt die verfügbaren Waagen an, die mit dem Z8i-Terminal verbunden werden können. Die Liste enthält nicht die bereits verbundene Waage. Tippen Sie auf die Liste und ziehen Sie, um nach oben oder unten zu scrollen. Tippen Sie auf die Verbinden-Taste, um die Waage auszuwählen, die Sie verwenden möchten. Nachdem Sie die Verbinden-Taste gedrückt haben, kehrt die Z8i zum Hauptbildschirm zurück und verbindet sich mit der ausgewählten Waage.
  • Seite 40 Tippen Sie, um eine Verbindung zur Waage herzustellen und zum Hauptbildschirm zurückzukehren. Tippen Sie, um ein Element zu löschen. Tippen Sie, um ein Formular zu öffnen, mit dem Sie eine neue Waage zur Liste hinzufügen können. Das Formular ermöglicht die Eingabe der IP-Adresse der Waage sowie die Konfiguration der UDP-Ports.

  • Seite 41: Automatisierungsoptionen

    5.7 Automatisierungsoptionen Tippen Sie auf die Menü-Taste, um das Konfigurationsmenü aufzurufen. Navigieren Sie zur Automatisierungsoption im Konfigurationsmenü. Die Einstellungen auf diesem Bildschirm ermöglichen die Konfiguration des automatischen Druckens/Aufzeichnens. Es können zwei alternative Modi für das automatische Wiegen konfiguriert werden: • Auto-Log-Modus: Ein neuer Wägevorgang wird jedes Mal aufgezeichnet, wenn die Waage einen neuen Gewichtswert unter bestimmten Bedingungen erkennt.
  • Seite 42 Entladen erzwingen: Wenn diese Option aktiviert ist, wird die Registrierung eines neuen Wägevorgangs erst erlaubt, nachdem die Waage entladen wurde (das Gewicht auf der Plattform muss unter dem Mindestgewicht für die Aufzeichnung liegen). Mindestgewicht für die Aufzeichnung: Legt eine minimale Schwelle fest, ab der ein Wägevorgang aufgezeichnet wird.

  • Seite 43: Data Logger Modus

    5.7.2 Data Logger Modus Der Datenlogger-Modus ermöglicht es, die Anwendung so zu konfigurieren, dass das Gewicht auf dem Display mit einer konstanten Frequenz aufgezeichnet wird. Diese Frequenz wird im Feld Timelapse (ms) angegeben. Der Wert in diesem Feld muss in Millisekunden (ms) angegeben werden.

  • Seite 44: Aktionstaste

    5.7.4 Aktionstaste Aktionstasten sind mit einem kleinen Buchstaben „F“ in der oberen linken Ecke gekennzeichnet. Dies bedeutet, dass diese Taste mit einer benutzerdefinierten Funktion konfiguriert werden kann. So weisen Sie der Aktionstaste eine Funktion zu: 1. Rufen Sie die Automatisierungseinstellungen im Konfigurationsmenü auf. 2.

  • Seite 45: Datenbank

    6. Datenbank Als Administrator anmelden: Die Konfigurationseinstellungen sind passwortgeschützt. Die Xtrem-Anwendung verwendet eine SQL-Datenbank, die eine Benutzertabelle enthält. Die verfügbaren Funktionen hängen von der Rolle des Benutzers ab. Benutzerrollen können als „Administrator“ oder „Operator“ definiert werden. Operator-Benutzer haben eingeschränkte Optionen zur Verwaltung der Konfigurationseinstellungen und Datenbankoptionen.
  • Seite 46 40/75...

  • Seite 47: Benutzertabelle

    6.1 Benutzertabelle Die Benutzertabelle speichert Informationen über Benutzer und ihre Rollen: Feldname Beschreibung ID des Eintrags reference Benutzerreferenz oder Kurzname für Login name Vollständiger Benutzername role Rolle des Benutzers password Login-Passwort Die Daten in dieser Tabelle sind verschlüsselt und können nur mit der Z8i-Anwendung und der z8API verwaltet werden Im Datenbankbildschirm stehen zwei verschiedene Optionen für die Benutzertabelle zur Verfügung:...
  • Seite 48 □ Tippen Sie auf die X -Taste, um einen Eintrag zu löschen. Beachten Sie, dass der „admin“- Account nicht gelöscht werden kann, das Passwort jedoch geändert werden kann. Tippen Sie auf das Stiftsymbol, um einen Eintrag zu bearbeiten. Benutzer mit der Rolle „admin“...

  • Seite 49: Produkttabelle

    6.2 Produkttabelle Die Produkttabelle speichert Informationen zu den zu wiegenden Artikeln: Feldname Beschreibung ID des Eintrags reference Produktreferenz oder Kurzname name Vollständige Produktbeschreibung Obergrenze bei Verwendung der Kontrollwägefunktion Untergrenze bei Verwendung der Kontrollwägefunktion tare Aufgezeichnete Tara, die mit diesem Produkt verknüpft ist observation Freitetfeld •...
  • Seite 50 Zum Anzeigen oder Bearbeiten der Tabelle tippen Sie auf das Stiftsymbol im Datenbankbildschirm. Dadurch wird ein neuer Bildschirm geöffnet, der die Inhalte der Tabelle anzeigt. Tippen Sie auf den Rand und ziehen Sie, um die Ansicht nach oben oder unten zu scrollen. Verwenden Sie das Suchfeld, um die Ansicht zu filtern.

  • Seite 51: Verwalten Der Mit Der Datenbank Verknüpften Datei

    Die folgende Tabelle zeigt die für jeden Wägedatensatz aufgezeichneten Daten: Feldname Beschreibung ID des Eintrags date Datum und Uhrzeit der Erstellung des Eintrags (Format: TT/MM/JJJJ hh:mm:ss) userref Benutzerreferenz user_name Benutzername, aus der Benutzertabelle abgerufen productref Produktreferenz product_name Produktname/Beschreibung, aus der Produkttabelle abgerufen unit Wägeeinheiten 8kg/g) gross...
  • Seite 52 Die Ansicht zeigt die drei verfügbaren Tabellen. Die Schaltflächen neben jeder Datenbank ermöglichen die Verwaltung der zugehörigen Tabelle: Exportiere die Datei aus der Datenbank auf das Flash-Laufwerk. Das Verfahren ist identisch mit dem im Exportprozess für Einträge beschriebenen Vorgehen. Die resultierende Datei wird denselben Namen und dieselbe Erweiterung haben.

  • Seite 53: Verwaltung Der Wägedatensatz-Tabelle

    Wenn die Eingabeaufforderung bestätigt wird, wird die gesamte ausgewählte Tabelle gelöscht. 6.2.2 Verwaltung der Wägedatensatz-Tabelle Tippen Sie auf die Menü-Taste in der oberen linken Ecke des Bildschirms, um das Konfigurationsmenü aufzurufen. Navigieren Sie im Konfigurationsmenü zur Option Datensätze, um den Wägedatensatz-Viewer zu öffnen.
  • Seite 54 Die Aktionsschaltflächen für jeden Eintrag ermöglichen Interaktionen mit diesen: Wenn ein Drucker angeschlossen ist, können Sie die Wägedaten des Eintrags drucken. Öffnet ein Dialogfeld, um Einträge anhand verschiedener Filter zu löschen. Die Anwendung fordert das Passwort eines Administrator-Kontos an. Alle Filter sind kumulativ, es sei denn, Sie wählen Alle löschen, wodurch alle Einträge gelöscht werden.
  • Seite 55 HINWEIS: Bevor Sie den USB-Stick entfernen, wird dringend empfohlen, die „AUSWERFEN“-Prozedur durchzuführen, um Datenverlust zu vermeiden. Befolgen Sie die folgenden Schritte: 1. Wischen Sie von der oberen Bildschirmkante nach unten, um die Benachrichtigungsleiste anzuzeigen und das Benachrichtigungsfeld zu öffnen. 2. Öffnen Sie die Einstellungen des USB-Sticks und tippen Sie auf die AUSWERFEN-Taste (zu engl. EJECT).
  • Seite 56 Wenn Sie einen Eintrag aus der Datenbank löschen möchten, tippen Sie auf die Taste. Ein Dialogfeld fordert Sie auf, die Aktion zu bestätigen. Um einen neuen Eintrag zur Datenbank hinzuzufügen, tippen Sie auf die Hinzufügen-Taste in der rechten unteren Ecke des Displays. Ein neues Dialogfeld wird geöffnet, um einen neuen Eintrag einzugeben.
  • Seite 57 Um Daten einzugeben, verwenden Sie bitte die virtuelle Tastatur, die erscheint, wenn Sie auf das Textfeld tippen. Die Schaltflächen in der rechten unteren Ecke des Bildschirms ermöglicht Ihnen, den Eintrag zu verwalten: Entfernt die letzte Spalte des Eintrags. Fügt eine neue Spalte zum Eintrag hinzu. Sobald Sie alle Spalten eingegeben haben, tippen Sie auf die Speichern-Taste, um den Eintrag in die Datenbank aufzunehmen.

  • Seite 58: Druckerkonfiguration

    7. Druckerkonfiguration Es ist möglich, USB-Drucker mit den Sprachen ZPL, EPL, TSPL, DPL und kompatiblen Sprachen zu verbinden, sowohl für den Druck von Etiketten als auch von Belegen. ESC/Pos-Drucker können mit der Z8i nicht verwendet werden. Tippen Sie auf die Menü-Taste, um das Konfigurationsmenü aufzurufen. Tippen Sie im Konfigurationsmenü...

  • Seite 59: Auswahl Eines Druckformats

    7.2 Auswahl eines Druckformats Die Z8i ermöglicht die Verwaltung verschiedener Druckformate mithilfe von Beleg- /Etikettenvorlagen. Diese Ticketformate sind .prn-Dateien, die mit einer Etikettendesigner- Software auf einem Desktop-Computer erstellt wurden. Standardmäßig wird die Z8i mit mehreren Beleg-/Etikettenformaten für zwei verschiedene Druckermodelle geliefert. Tippen Sie auf die Schaltfläche Ticket auswählen.

  • Seite 60: Etikett Gestalten Und

    7.3 Etikett gestalten und .prn-Datei erstellen Um eine Etikettenvorlage zu erstellen, müssen Sie einen Etikettendesigner verwenden. Die variablen Daten für jeden Wägevorgang werden durch einen Feldnamen dargestellt, der in geschweifte Klammern eingeschlossen ist. Nach dem Feldnamen können Sie eine Ausrichtungsspezifikation hinzufügen, die durch ein Komma getrennt ist. Das Format lautet wie folgt: {data_field[,Align]} Align ist nur ein Buchstabe:...
  • Seite 61 Um ein variables Datenfeld in Ihrer Etikettvorlage zu platzieren, fügen Sie einfach ein Textfeld in Ihrer Designer-Software hinzu und schreiben Sie das gewünschte Datenfeld im oben genannten Format. Schriftart und -größe, die auf die variablen Daten angewendet werden, müssen eine interne Druckerschrift sein.
  • Seite 62 56/75...
  • Seite 63 Um Barcodes oder QR-Codes mit variablen Daten zu platzieren, konsultieren Sie das Handbuch Ihres Etikettendesigner-Programms. Als Beispiel wurde der QR-Code auf dem oben genannten Etikett wie folgt konfiguriert: Speichern Sie abschließend Ihr Etikettendesign und drucken Sie es als .prn-Datei mit Ihrer Etikettendesigner-Anwendung aus.

  • Seite 64: Waageneinstellung Und Kalibrierung

    8. Waageneinstellung und Kalibrierung Tippen Sie auf die Menü-Taste, um das Konfigurationsmenü aufzurufen. Im Einstellungsbildschirm finden Sie verschiedene Konfigurationsoptionen. In den verschiedenen Registerkarten des Einstellungsbildschirms können Sie die notwendigen Einstellungen anzeigen und konfigurieren, um die Messskala des Geräts zu definieren und anzupassen.

  • Seite 65: Nulloptionen

    8.2 Nulloptionen Xtrem-Waagen verfügen über drei verschiedene Nullstellvorrichtungen: • Die Null-Taste auf dem Startbildschirm (siehe Abschnitt 5.6.5) • Die automatische initiale Nullstellung • Das automatische Nullnachführsystem Die Optionen in dieser Registerkarte ermöglichen die Anpassung der automatischen Nullstellung beim Einschalten sowie des automatischen Nullnachführsystems. Initiale Nullstellung Aktiviert oder deaktiviert die automatische Nullstellung beim Einschalten der Waage über den Schalter: Eingeschaltet (ON)

  • Seite 66: Tarafunktionen

    8.3 Tarafunktionen Diese Einstellungen ermöglichen es, das Verhalten der Tara-Funktion anzupassen. Die Optionen Auto-Tara und „Tara bei Stabilität“ können nicht verwendet werden, wenn die Waage geeicht ist. Automatische Tara Wenn diese Funktion eingeschaltet ist, führt die Waage bei jedem Beladen automatisch eine gemessene Tara durch. Dies ist nützlich beim Befüllen von Behältern, um die Tara-Taste nicht jedes Mal betätigen zu müssen.

  • Seite 67: Filteroptionen

    8.4 Filteroptionen Die Filteroptionen ermöglichen es, die Waage so zu konfigurieren, dass sie in rauen Umgebungen oder zum Wiegen beweglicher Produkte wie Flüssigkeitstanks oder lebender Tiere verwendet werden kann. Filterstufe Mögliche Werte reichen von 1 bis 6. Ein kleinerer Wert bedeutet, dass schnelle Gewichtsschwankungen sichtbarer werden, und umgekehrt.

  • Seite 68: Com Port

    8.5 COM Port Ermöglicht das Ändern der Baudrate des seriellen Waagenanschlusses. 8.6 Waagendefinition Zeigt und konfiguriert die Einstellungen, die erforderlich sind, um die Messskala des Wägesystems zu definieren und anzupassen. Diese Konfigurationsoptionen sind dem technischen Personal vorbehalten. Änderungen an diesen Einstellungen könnten zu Fehlfunktionen des Geräts führen.

  • Seite 69: Waagenkalibrierung

    Wägeeinheit: Wählen Sie die Einheiten entsprechend der Kalibrierung der Waage. Dezimalstellen: Wählen Sie die Anzahl der Dezimalstellen entsprechend der Kalibrierung und der Messeinheit der Waage. Bereichsmodus: Wählen Sie die gewünschte Konfiguration. Max: Maximale Kapazität. Geben Sie den Wert über die Tastatur ein. e: Wägeschritt.
  • Seite 70 Das Feld A/D cts zeigt das Eingangssignal der Wägezelle an, ausgedrückt als 24-Bit-Ganzzahlwert im Bereich von −8.388.608 bis 8.388.607. Zeichnet das aktuelle Signal als Signal-Offset der Wägezelle auf, das durch das Gewicht der Wägeplattform verursacht wird. Überprüfen Sie, dass die Waage entladen ist, bevor Sie die Null anpassen-Taste drücken.
  • Seite 71 8.8 Tabelle der geografischen Anpassungswerte Höhe über dem Meeresspiegel in Metern 1300 1625 1950 2275 2600 2925 3250 Geografische Breite auf der Nord- oder 1300 1625 1950 2275 2600 2925 3250 3575 Südhalbkugel in Grad Höhe über dem Meeresspiegel in Fuß und Minuten 1060 2130...
  • Seite 72 9. Fehlerbehebung Anzeige des Indikators Problem Lösung Keine Kommunikation Verkabelung überprüfen. Ist zwischen der Z8i-Einheit und die Waage eingeschaltet? der Xtrem-Waage. Z8i ist mit der Xtrem-Waage verbunden, empfängt jedoch keine Daten. Wägeplattform überprüfen Negatives Gewicht Negatives Gewicht (Gewicht < - und Null-Taste drücken.
  • Seite 73 67/75...
  • Seite 74 Die Schaltflächen in der rechten unteren Ecke des Bildschirms ermöglichen die Verwaltung der Protokolle: Entfernt sämtliche Protokolldaten. Ermöglicht den Export der Protokolldatei auf einen USB-Stick. Das Verfahren entspricht dem im Abschnitt Datensätze exportieren beschriebenen. Der resultierende Dateiname lautet logsDD-MM-YYYY-HH-MM-SS.csv, wobei DD-MM- YYYY-HH-MM-SS dem aktuellen Systemdatum und der aktuellen Uhrzeit entspricht.
  • Seite 75 69/75...
