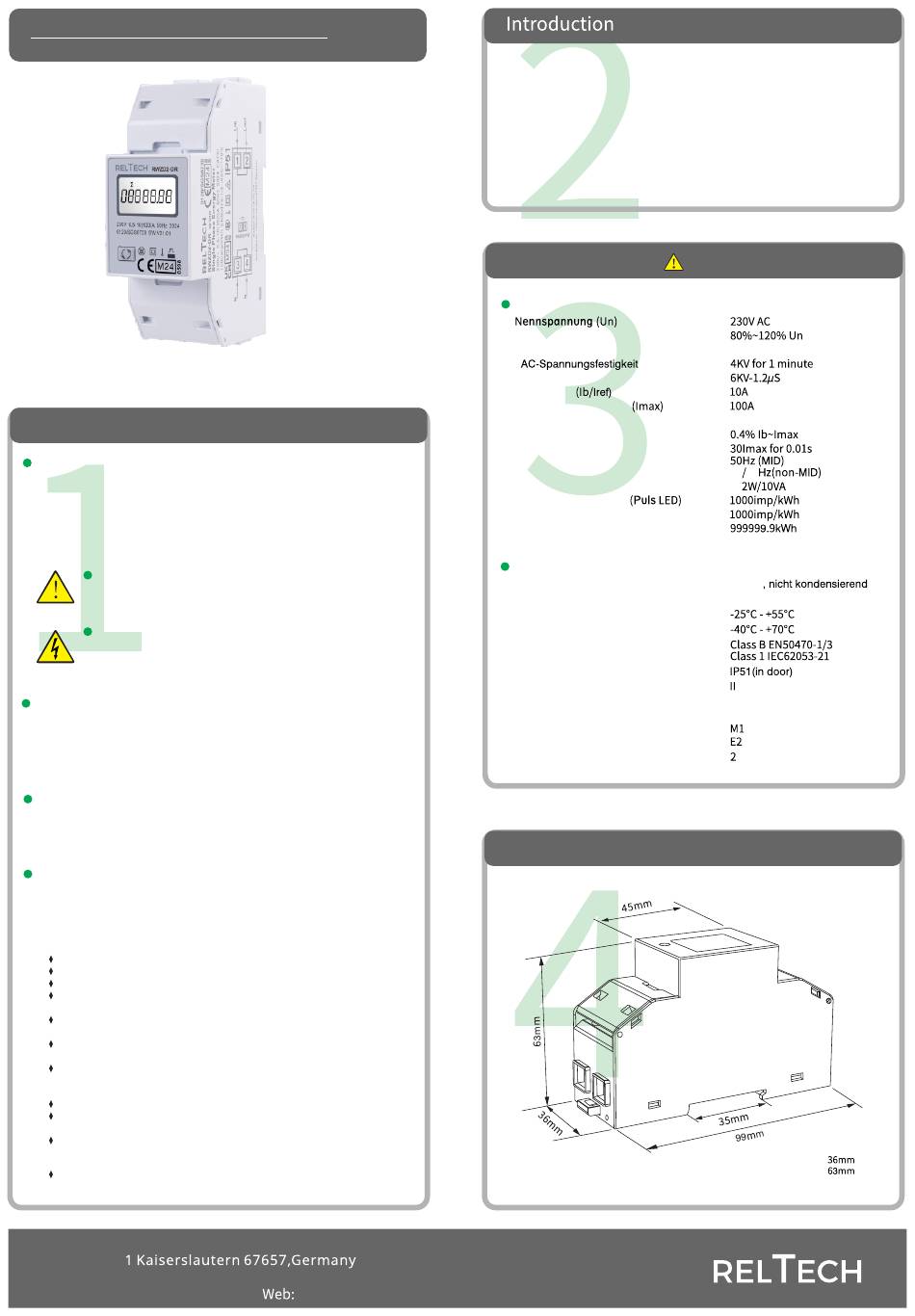

Reltech RWZD2-DR Gebrauchsanleitung

RWZD2-DR
Einphasiger Wechselstromzähler, 2 TE für Din Schiene
Sicherheitshinweise
Informa tionen zu Ihrer eigenen Sicherheit
Dieses Handbuch enthält nicht alle Sicherheitsmaßnahmen für den Betrieb
der Anlage (Modul, Gerät) , da besondere Betriebsbedingungen und
örtliche Vorschriften oder Bestimmungen weitere Maßnahmen erforderlich
machen können. Sie enthält j edoch Informationen, die zu Ihrer persönlichen
Sicherheit und zur Vermeidung von Sachschäden unbedingt zu lesen sind.
Diese Informationen sind durch ein Warndreieck hervorgehoben und
werden j e nach Grad der möglichen Gefahr wie folgt dargestellt.
Warnung
Das bedeutet, dass bei Nichtbeachtung des Hinweises Tod,
schwere Verletzungen oder erheblicher Sachschaden
eintreten können.
Vorsicht
Dies bedeutet, dass die Gefahr eines elektrischen Schlages
besteht und die Nichtbeachtung der notwendigen
Sicherheitsvorkehrungen zum Tod, zu schweren Verletzungen
oder zu erheblichen Sachschäden führen kann.
Qualiziertes Personal
Der Betrieb der in diesem Handbuch beschriebenen Ausrüstung (Modul,
Gerät) darf nur von quali ziertem Personal durchgeführt werden.
Quali ziertes Personal im Sinne dieser Betriebsanleitung sind Personen,
die die Berechtigung haben, Geräte, Systeme und Stromkreise gemäß
den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu erden und
zu kennzeichnen.
Bestimmungsgemäße Verwendung
Die Ausrüstung (Gerät, Modul) darf nur für die im Katalog und im
Benutzerhandbuch spezi zierte Anwendung verwendet und nur mit von
RELTECH empfohlenen und zugelassenen Geräten und Komponenten
verbunden werden.
Ordnungsgemäße Handhabung
Voraussetzungen für den einwandfreien und sicheren Betrieb des
Produktes sind sachgemäßer Transport, sachgemäße Lagerung,
Aufstellung und Montage sowie sachgemäße Bedienung und Wartung.
Beim Betrieb elektrischer Geräte stehen bestimmte Teile dieser Geräte
automatisch unter gefährlicher Spannung. Unsachgemäßer Umgang kann
daher zu schweren Verletzungen oder Sachschäden führen.
Verwenden Sie nur isolierende Werkzeuge.
Nicht anschließen, wenn der Stromkreis unter Spannung steht.
Stellen Sie das Messgerät nur in trockener Umgebung auf.
Montieren Sie das Messgerät nicht in einem explosionsgefährdeten
Bereich und setzen Sie es nicht Staub, Schimmel und Insekten aus.
Vergewissern Sie sich, dass die verwendeten Drähte für den
maximalen Strom dieses Messgeräts geeignet sind.
Vergewissern Sie sich, dass die AC-Leitungen korrekt
angeschlossen sind, bevor Sie den Strom/Spannungsmesser aktivieren.
Berühren Sie die Anschlussklemmen des Messgeräts nicht direkt mit
bloßen Händen, mit Metall, blanken Drähten oder anderen Materialien,
da Sie einen elektrischen Schlag bekommen können.
Achten Sie darauf, dass die Schutzabdeckung nach der Installation angebracht wird.
Installation, Wartung und Reparaturen sollten nur von quali ziertem
Personal durchgeführt werden.
Brechen Sie niemals die Plomben auf und öffnen Sie die Frontabdeckung,
da dies die Funktion des Messgeräts beeinträchtigen könnte und die
Garantie erlischt.
Lassen Sie das Messgerät nicht fallen, und setzen Sie es keinen
physischen Stößen aus, da sich im Inneren hochpräzise Bauteile
be nden, die brechen können.
Reltech GmbH & Co. KG
Nordbahnstr.
Tel: 49(0)631 31 1 81 785
Email: lothar.reisel@reltech.de
Gebrauchsanleitung V1. 0
www.reltech.de
Der RWZD2-DR ist ein einphasiger Zweileiter-Energiezähler mit einem
weißen hintergrundbeleuchtetem LCD-Bildschirm für perfekte Ablesung.
Er kann verwendet werden zur Messung von einphasiger Energie in
privaten und kommerziellen Anwendungen.
Der RWZD2-DR ist MID-zugelassen, d.h. er misst sowohl Wirkenergie
(kWh) als auch Leistung (W) . Es gibt eine Taste auf der Vorderseite, die
zum Blättern in den Informationsseiten dient, die zum Blättern in den
Informationsseiten verwendet wird, und es hat auch einen Impulsausgang
Anschluss, der passiv ist. Die Konstante ist 1 000imp/kWh.
Technische Daten
Spezikationen
Betriebsspannung
Isolationsfähigkeiten
-
- Impulsspannungsfestigkeit
Grundstrom
Maximaler Nennstrom
Minimaler Nennstrom (Imin)
Betriebsstrombereich
Überstromfestigkeit
Betriebsfrequenzbereich
Interne Leistungsaufnahme
Testausgang Pulsrate
Impulsausgang
Maximalwert
Leistungskriterien
Luftfeuchtigkeit im Betrieb
Luftfeuchtigkeit bei der Lagerung
Betriebstemperatur
Lagertemperatur
Genauigkeit der Wirkenergie
Schutz vor Eindringen
Schutzart
Aufwärmphase
Mechanische Umgebung
Elektromagnetische Umgebung
Verschmutzungsgrad
Maße
0.5A
50 60
≤
≤ 90%
≤ 95%, nicht kondensierend
5s
Höhe 99mm
Breite
Tiefe
