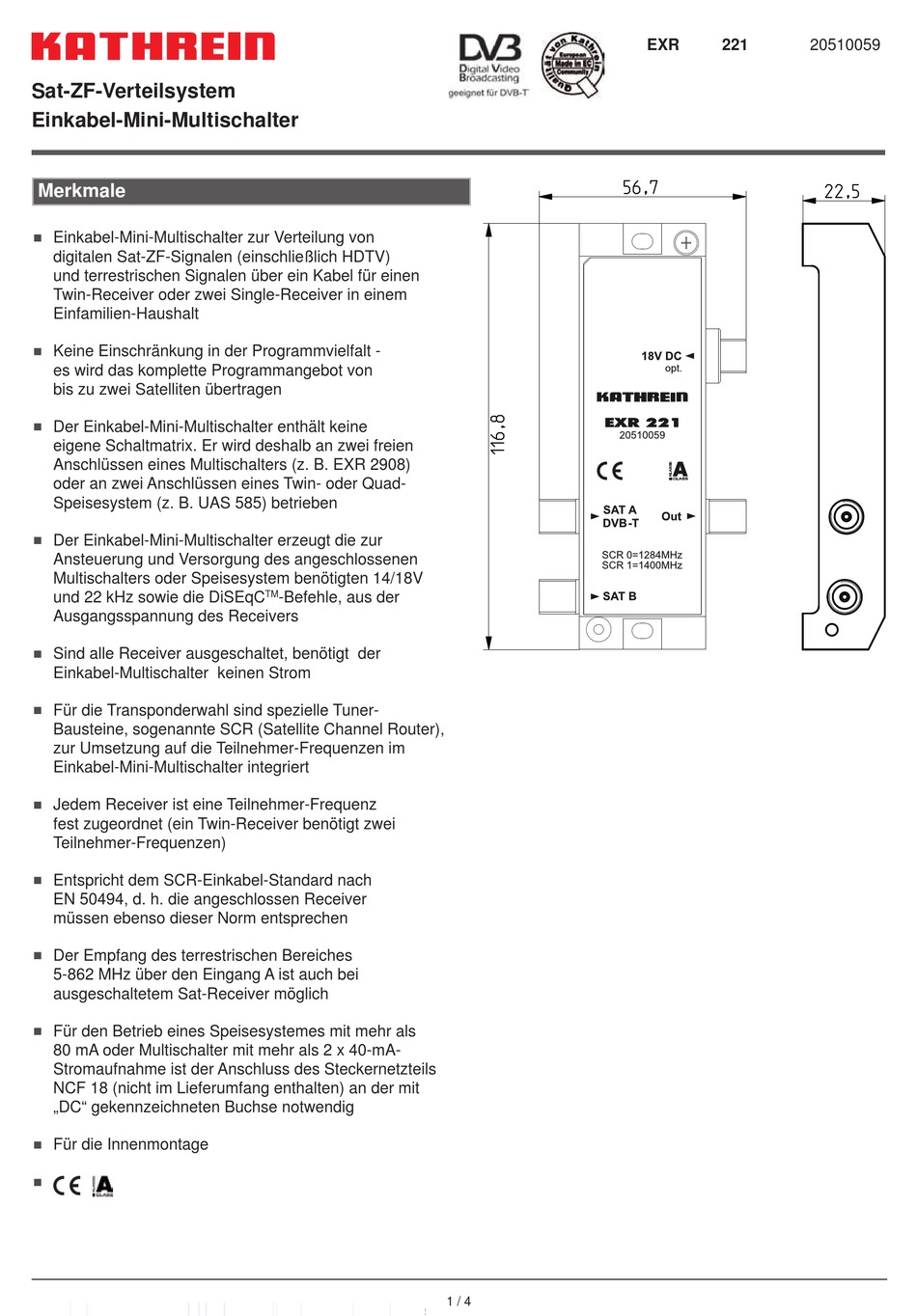

Kathrein EXR 221 Bedienungsanleitung

Sat-ZF-Verteilsystem
Einkabel-Mini-Multischalter
Merkmale
 Einkabel-Mini-Multischalter zur Verteilung von
digitalen Sat-ZF-Signalen (einschließlich HDTV)
und terrestrischen Signalen über ein Kabel für einen
Twin-Receiver oder zwei Single-Receiver in einem
Einfamilien-Haushalt

Keine Einschränkung in der Programmvielfalt -
es wird das komplette Programmangebot von
bis zu zwei Satelliten übertragen
 Der Einkabel-Mini-Multischalter enthält keine
eigene Schaltmatrix. Er wird deshalb an zwei freien
Anschlüssen eines Multischalters (z. B. EXR 2908)
oder an zwei Anschlüssen eines Twin- oder Quad-
Speisesystem (z. B. UAS 585) betrieben
 Der Einkabel-Mini-Multischalter erzeugt die zur
Ansteuerung und Versorgung des angeschlossenen
Multischalters oder Speisesystem benötigten 14/18V
und 22 kHz sowie die DiSEqC
Ausgangsspannung des Receivers
 Sind alle Receiver ausgeschaltet, benötigt der
Einkabel-Multischalter keinen Strom
 Für die Transponderwahl sind spezielle Tuner-
Bausteine, sogenannte SCR (Satellite Channel Router),
zur Umsetzung auf die Teilnehmer-Frequenzen im
Einkabel-Mini-Multischalter integriert
 Jedem Receiver ist eine Teilnehmer-Frequenz
fest zugeordnet (ein Twin-Receiver benötigt zwei
Teilnehmer-Frequenzen)
 Entspricht dem SCR-Einkabel-Standard nach
EN 50494, d. h. die angeschlossen Receiver
müssen ebenso dieser Norm entsprechen
 Der Empfang des terrestrischen Bereiches
5-862 MHz über den Eingang A ist auch bei
ausgeschaltetem Sat-Receiver möglich
 Für den Betrieb eines Speisesystemes mit mehr als
80 mA oder Multischalter mit mehr als 2 x 40-mA-
Stromaufnahme ist der Anschluss des Steckernetzteils
NCF 18 (nicht im Lieferumfang enthalten) an der mit
„DC" gekennzeichneten Buchse notwendig
 Für die Innenmontage

TM
-Befehle, aus der
1 / 4
