- Seite 1 Benutzerinformation Betriebsanleitung 1.3G-48001-B02 Pneumatisch betätigte Umsteuerung Typ MP2 und pneumatisch betätigte Wegeschieber Typ WS-P2 4421a02 Seite 1 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259...
-
Seite 2: Sicherheitsbestimmungen

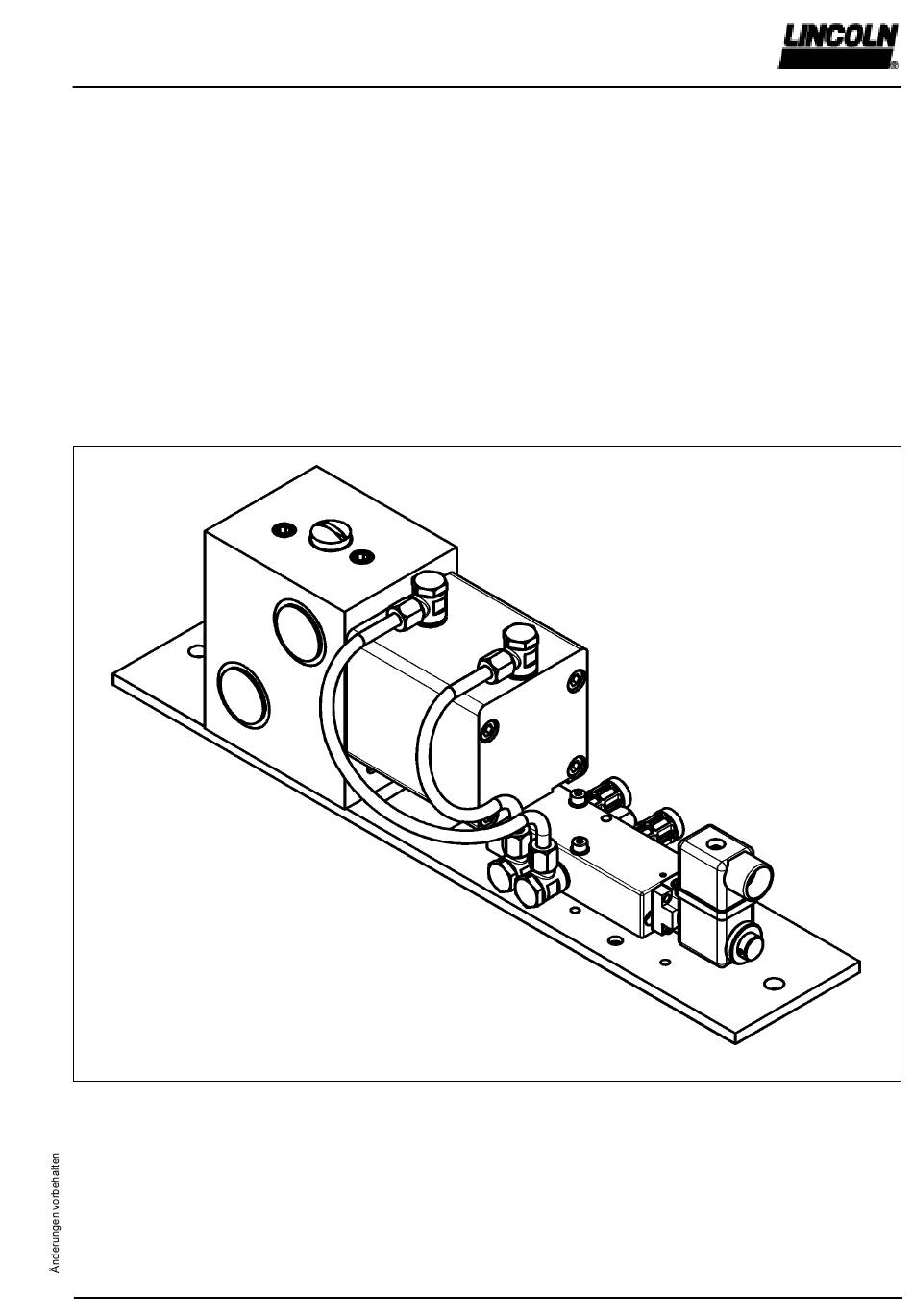

Bestimmungsgemäße Verwendung Betrieb der Umsteuerung und der Wegeschieber 1029c95 Abb. 1: MP2 als Umsteuerung für Zweileitungsanlagen Seite 2 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259... -
Seite 3: Aufstellung Und Montage
ACHTUNG spannung müssen übereinstimmen. Betriebsanleitung Inbetriebnahme Wartung und Reparatur Vor allen Reparaturarbeiten am Produkt: 4420a02 Seite 3 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259... -
Seite 4: Störungen Und Deren Beseitigung
Störung: Es wird kein Umschaltvorgang ausgelöst Ursache Abhilfe Störung: kein oder zu langsamer Druckaufbau Ursache Abhilfe Sach-Nr. für Standard-Umsteuerungen Seite 4 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259... - Seite 5 Übersicht pneumatisch betätigte Wegeschieber WS-P2 Symbol Bezeichnung Sach-Nr. Sach-Nr. für Schiebergehäuse 4422a02 4423a02 4424a02 4425a02 4426a02 4427a02 Seite 5 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259...
-
Seite 6: Teile Der Umsteuerung Und Wegeschieber
Teile der Umsteuerung und Wegeschieber 4287b02 Abb.2: Aufbau der Umsteuerung MP2 und Wegeschieber WS-P2 Pos. Benennung Stck. Sach-Nr. Seite 6 von 8 LINCOLN GmbH & Co. KG • Postfach 1263 • D-69183 Walldorf • Tel +49 (6227) 33-0 • Fax +49 (6227) 33-259... -
