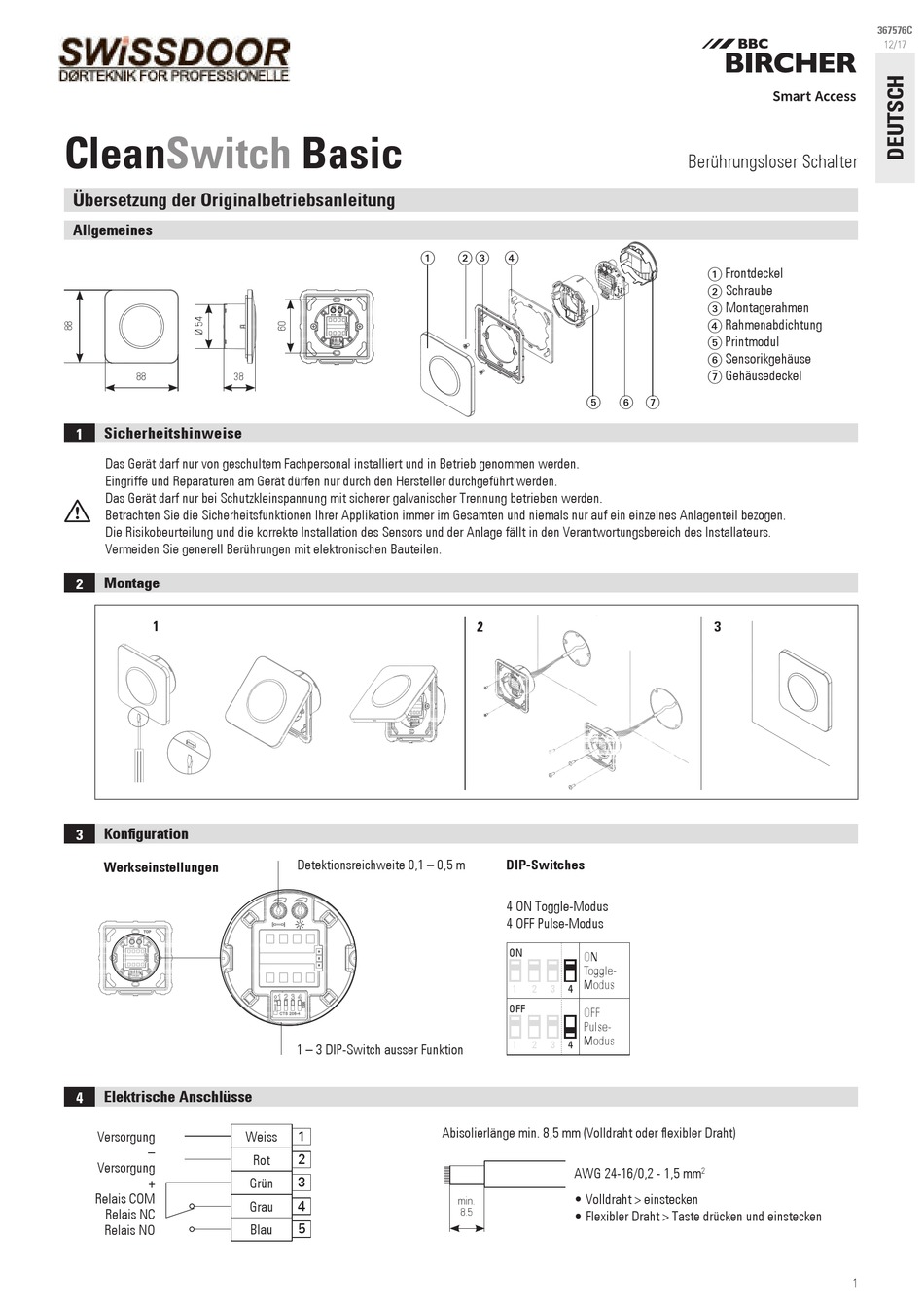

BBC Bircher Swissdoor CleanSwitch Basic Bersetzung Der Originalbetriebsanleitung

CleanSwitch
Übersetzung der Originalbetriebsanleitung
Allgemeines
88 38
Sicherheitshinweise
1
Das Gerät darf nur von geschultem Fachpersonal installiert und in Betrieb genommen werden.
Eingriffe und Reparaturen am Gerät dürfen nur durch den Hersteller durchgeführt werden.
Das Gerät darf nur bei Schutzkleinspannung mit sicherer galvanischer Trennung betrieben werden.
Betrachten Sie die Sicherheitsfunktionen Ihrer Applikation immer im Gesamten und niemals nur auf ein einzelnes Anlagenteil bezogen.
Die Risikobeurteilung und die korrekte Installation des Sensors und der Anlage fällt in den Verantwortungsbereich des Installateurs.
Vermeiden Sie generell Berührungen mit elektronischen Bauteilen.
Montage
2
1
Konfiguration
3
Werkseinstellungen
Elektrische Anschlüsse
4
Versorgung
–
Versorgung
+
Relais COM
Relais NC
Relais NO
Basic
Detektionsreichweite 0,1 – 0,5 m
1 – 3 DIP-Switch ausser Funktion
1
Weiss
2
Rot
3
Grün
Grau 4
5
Blau
   

2
DIP-Switches
4 ON Toggle-Modus
4 OFF Pulse-Modus
ON
ON
Toggle-
Modus
1 2 3 4
OFF
OFF
Pulse-
Modus
1 2 3 4
Abisolierlänge min. 8,5 mm (Volldraht oder flexibler Draht)
AWG 24-16/0,2 - 1,5 mm
• Volldraht > einstecken
min.
8.5
• Flexibler Draht > Taste drücken und einstecken
Berührungsloser Schalter
 Frontdeckel
 Schraube
 Montagerahmen
 Rahmenabdichtung
 Printmodul
 Sensorikgehäuse
 Gehäusedeckel
 
3
2
367576C
12/17
