Inhaltszusammenfassung für Sprinz DIANA

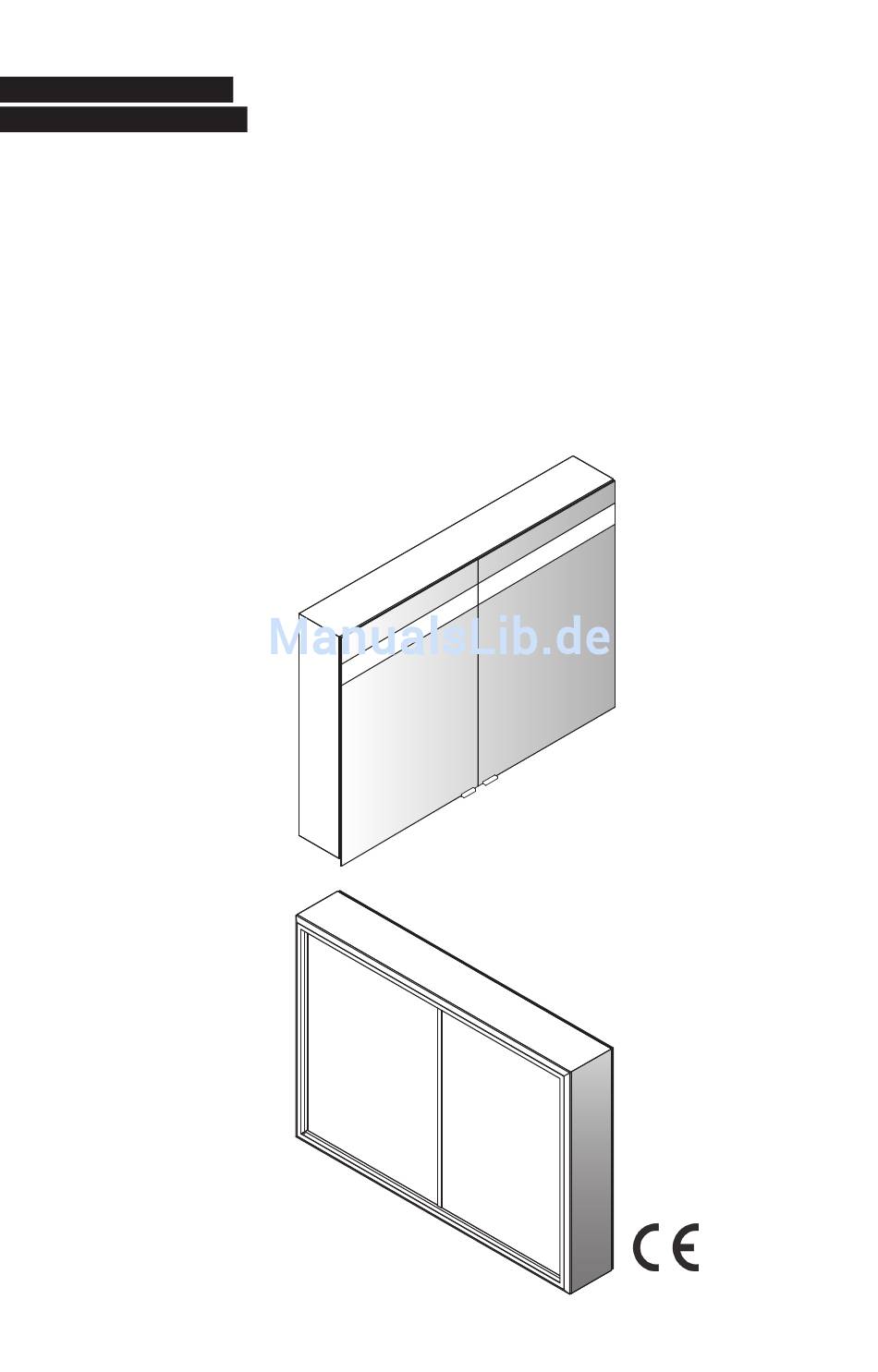

- Seite 1 Montageanleitung Aufputz und Einbau Spiegelschrank Modell DIANA...
-
Seite 3: Lieferumfang
Montage SPIEGELSCHRANK Verpackter Schrank Montageanleitung aus der Tüte entnehmen. Verpackung Spiegelschrank Verpackung entfernen. Inhalt prüfen. Lieferumfang Spiegelschrank (ohne oder mit Rahmen) Schienen Schrauben Dübel blatt : maß : index : datum : entwurf-nr : blatt : maß... - Seite 4 Montage SPIEGELSCHRANK AUFPUTZ Hinweis vor der Montage! Bereich 3 Bereich 2 Bereich 1 Bereich 1 Gefahrenbereich Bitte beachten Sie, dass die Montage nur im Gefahrenbereich 3 erlaubt ist! Hinweis: Nur vom Fachmann anschließen lassen! Türausbau Empfehlung: Bauen Sie die Türen vor der Montage aus.
- Seite 5 Montage SPIEGELSCHRANK AUFPUTZ 1. Abdeckkappe entfernen. 2. Ziehen Sie mit dem Finger an dem Hebel. KLICK. Das Scharnier ist entrastet. 3. Entnehmen Sie die Türe und stellen Sie diese vorsichtig ab!
- Seite 6 Montage SPIEGELSCHRANK AUFPUTZ ACHTUNG: Bitte prüfen Sie vor der Monta- ge, ob im Bohrbereich elektrische Leitungen verlaufen. Für entstehende Schäden durch Nichtbeachtung übernehmen wir keine Haftung. Montagehöhe Empfehlung: 2000 mm Oberkante Spiegel- schrank Oberkantenmaß minus 27 mm = Mitte Bohrloch ...
- Seite 7 Montage SPIEGELSCHRANK AUFPUTZ Befestigung Wandsituation prüfen. Direktes Einhängen möglich. ACHTUNG! Sollte die Wand schüsseln, müs- sen die Aufhängeschienen unterfüttert werden. Gleichen Sie die Differenz mit Ausgleichs- material aus, nicht im Lieferumfang enthalten. Draufsicht richtig falsch richtig entwurf-nr : gez : bla tt : ma ß...
- Seite 8 Montage SPIEGELSCHRANK AUFPUTZ Stromanschluss Stromanschlusskabel mit Wandanschlusskabel verbinden. HINWEIS: Nur vom Fachmann anschließen lassen! Vor dem Einhängen des Spiegelschranks den Elektroanschluss tätigen! Aufhängen des Spiegelschranks Spiegelschrank hochnehmen 1 Spiegelschrank über der Schiene an der Wand ansetzen 2 Spiegelschrank nach unten absenken, bis er in die Schienen fasst 3 Prüfen, ob der Spiegelschrank richtig...
- Seite 9 Montage SPIEGELSCHRANK AUFPUTZ Türeinbau Nach der Montage, bzw. dem Aufhängen die Türen wieder einbauen. KLICK. Das Scharnier ist eingerastet.
- Seite 10 Montage SPIEGELSCHRANK AUFPUTZ Türen einstellen 1. Abstand in der Tiefe – Tür zum Korpus 2. Abstand der Tür – seitlich zum Korpus und zueinander 3. Abstand in der Höhe – Tür zum Korpus und zueinander ...
- Seite 11 Montage SPIEGELSCHRANK AUFPUTZ Dämpfereinstellung Draufsicht, Ecke Spiegelschrank, Tür und Scharnier, schematisch leicht mittel schwer Bitte nach der Dämpfereinstellung Abdeckkappe wieder anbringen.
- Seite 12 Montage SPIEGELSCHRANK Verpackter Schrank Montageanleitung aus der Tüte entnehmen. Verpackung Spiegelschrank Verpackung entfernen. Inhalt prüfen. Lieferumfang Spiegelschrank Schienen Schrauben Dübel Einbaurahmen optional gegen Aufpreis blatt : maß : index : datum : Einbaubox (optional gegen Aufpreis) Unterboden 16 mm mit Nute Oberboden 6 mm...
- Seite 13 Montage SPIEGELSCHRANK EINBAU Hinweis vor der Montage! Bereich 3 Bereich 2 Bereich 1 Bereich 1 Gefahrenbereich Bitte beachten Sie, dass die Montage nur im Gefahrenbereich 3 erlaubt ist! Hinweis: Nur vom Fachmann anschließen lassen! Türausbau Empfehlung: Bauen Sie die Türen vor der Montage aus.
- Seite 14 Montage SPIEGELSCHRANK EINBAU 1. Abdeckkappe entfernen. 2. Ziehen Sie mit dem Finger an dem Hebel. KLICK. Das Scharnier ist entrastet. 3. Entnehmen Sie die Türe und stellen Sie diese vorsichtig ab!
- Seite 15 Montage SPIEGELSCHRANK EINBAU Montagehöhe Empfehlung: 2.000 mm Oberkante Spiegel- schrank Bei Einbau in der Nische auf Montageschie- ne: Seite 16 - 17 Einbau mit Einbaubox: Seite 21 - 22 Individueller Einbau: – 140 mm Einbautiefe. – 147 mm Einbautiefe bei Individuallösung. Individuelle Einbautiefe als Halbeinbau möglich.
- Seite 16 Montage SPIEGELSCHRANK EINBAU Einbaumöglichkeit A Montageeinbau ohne Einbaubox. Ecke Spiegelschrank...
- Seite 17 Montage SPIEGELSCHRANK EINBAU Detailansicht der Nische und des Spiegel- schranks Der Mindestabstand von 10 mm wird benötigt, um den Schrank in die Schienen einhängen zu können. 10 mm Luft...
- Seite 18 Montage EINBAUBOX Dübel in Bohrung Oberboden Traverse oben Seite rechts Seite links Unterboden Traverse unten 04. Dübel in Bohrung Einzelteile Zusammenbohrung 01. Einbaubox Explosionsdarstellung Zusammenbau 02. Einzelteile 05. Zusammenbau 1 06. Zusammenbau 2 Die Einbaubox ist keine Einputzbox. Die Materialität, Holzwerkstoff, ist nicht dafür ausgelegt, das die Box eingeputzt 03.
- Seite 19 Montage EINBAUBOX Zusammenbau Zusammenbau 10. Zusammenbau 6 Zusammenbau Zusammenbau 07. Zusammenbau 3 Zusammenbau 08. Zusammenbau 4 11. Zusammenbau Montageschiene Die Einbaubox ist u. a. wichtig im Kontext einer 09. Zusammenbau 5 Revision. Die Einbaubox sichert die Abstände zum Abdeckrahmen und garantiert ein ideales Fugenbild- bzw.
- Seite 20 Montage SPIEGELSCHRANK EINBAU Einbaumöglichkeit B Montage inkl. Einbaubox, Beispiel für 1000er Schrank. 1040 1036 Nischengröße + 40 mm Einbaubox: Höhe + 34 Breite + 36 mm Detail B: Zeigt die Aufhängeschiene an der Traverse oben.
- Seite 21 Montage SPIEGELSCHRANK EINBAU Box seitlich verschrauben. richtig: falsch: Distanzplatten hinter Distanzplatten neben der Verschraubung der Verschraubung...
- Seite 22 Montage SPIEGELSCHRANK EINBAU 10 mm Luft...
- Seite 23 Montage SPIEGELSCHRANK EINBAU Türeinbau Nach der Montage A oder B die Türen wieder einbauen. KLICK. Das Scharnier ist eingerastet.
- Seite 24 Montage SPIEGELSCHRANK EINBAU Türen einstellen 1. Abstand in der Tiefe – Tür zum Korpus 2. Abstand der Tür – seitlich zum Korpus und zueinander 3. Abstand in der Höhe – Tür zum Korpus und zueinander ...
- Seite 25 Montage SPIEGELSCHRANK EINBAU Dämpfereinstellung Draufsicht, Ecke Spiegelschrank, Tür und Scharnier, schematisch leicht mittel schwer Bitte nach der Dämpfereinstellung Abdeckkappe wieder anbringen.
- Seite 26 Montage ABDECKRAHMEN...
- Seite 27 Montage ABDECKRAHMEN Klebeband...
- Seite 28 Montage ABDECKRAHMEN...
- Seite 29 Montage ABDECKRAHMEN...
- Seite 30 Montage Zubehör Montage Rasier- und Kosmetikspiegel Der Spiegel kann individuell angebracht werden: an der Korpusseite, der Rückwand oder der Spie- geltür. Die Aufnahme ist mit einem Doppelspiegelklebe- band an der Rückseite ausgeführt. Vor der Montage an der Spiegeltür Position der Glasböden 1 berücksichtigen, Böden springen nicht um die Stärke des Rasier- und Kosmetikspie- gels zurück!
- Seite 31 Montage Zubehör Montage Wattepadspender Der Wattepadspender kann individuell angebracht werden: an der Korpusseite, der Rückwand oder der Spiegeltür. Die Aufnahme ist mit einem Doppelspiegelklebe- band an der Rückseite ausgeführt. Vor der Montage an der Spiegeltür Position der Glasböden berücksichtigen, Böden springen nicht um die Stärke des Wattepadspenders zurück! HINWEIS:...
- Seite 32 made by...
