OBO Bettermann X Serie Montageanleitung
Kabelabzweigkästen
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für OBO Bettermann X Serie

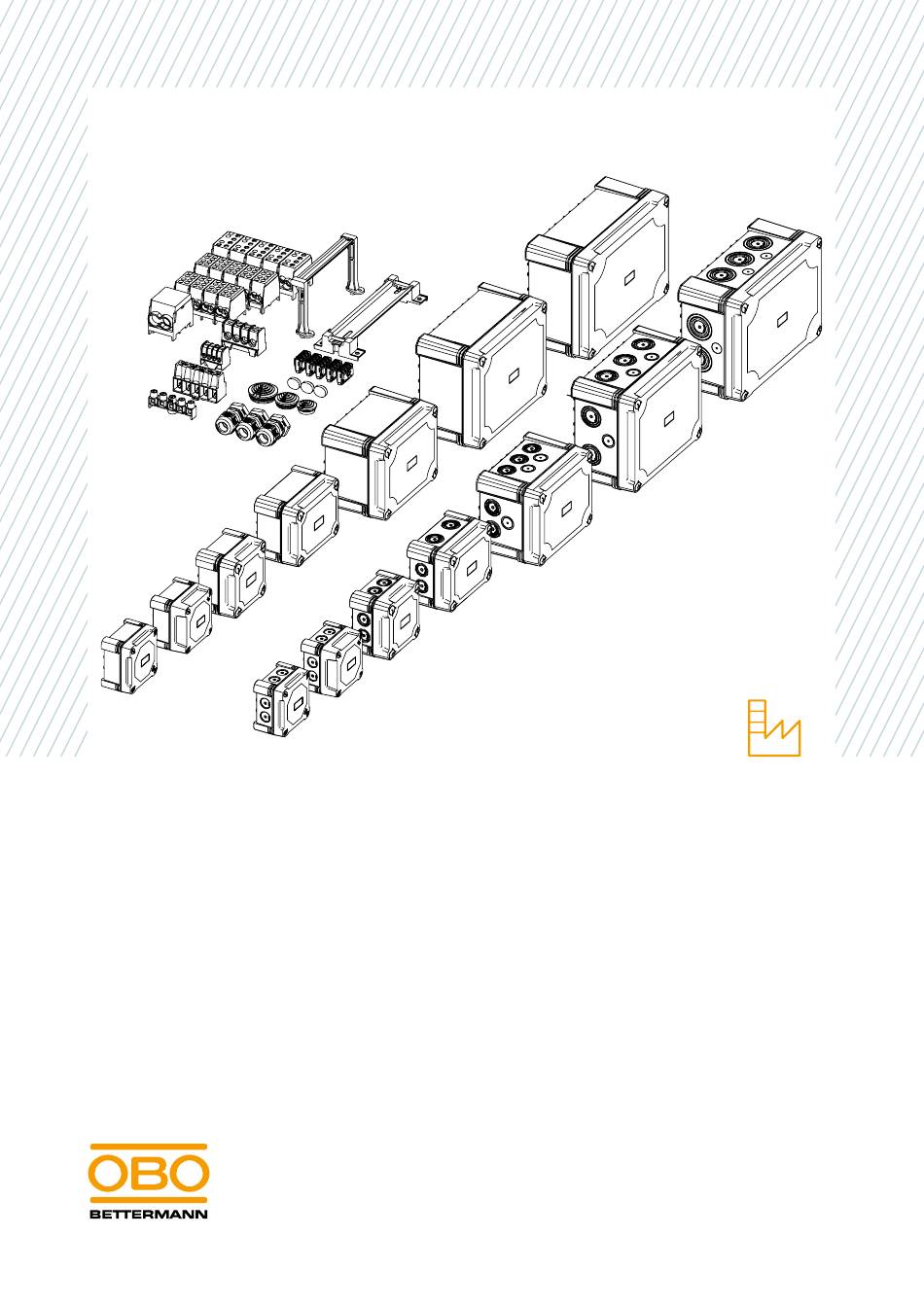

- Seite 1 Montageanleitung Kabelabzweigkästen X-Serie...
- Seite 2 Kabelabzweigkästen X-Serie Montageanleitung © 2024 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Anleitung 1.1 Zielgruppe 1.2 Relevanz dieser Anleitung 1.3 Typen von Warnhinweisen 1.4 Zugrundeliegende Normen und Verordnungen 1.5 Mitgeltende Dokumente Bestimmungsgemäße Verwendung Sicherheit 3.1 Allgemeine Sicherheitshinweise Produktübersicht 4.1 Produktvorstellung 4.2 Produktdetails 4.3 Zubehör 4.4 Kabelabzweigkasten-Sets mit Zubehör 4.4.1 Varianten Kabelabzweigkästen 4.4.2 Variante Leergehäuse 4.4.3 Variante Klemmleisten-Sets... - Seite 4 Technische Daten 9.1 Typ X01 9.2 Typ X02 9.3 Typ X04 9.4 Typ X06 9.5 Typ X10 9.6 Typ X16 9.7 Typ X25 4 | DE OBO Bettermann...
-
Seite 5: Über Diese Anleitung
Über diese Anleitung Über diese Anleitung Zielgruppe Diese Anleitung richtet sich an folgende Zielgruppen: – Elektrotechnisch geschulte Fachkräfte, die mit der Montage von Kabelabzweigkästen beauftragt sind. Relevanz dieser Anleitung Diese Anleitung basiert auf den zum Zeitpunkt der Erstellung gültigen Normen (August 2024). Alle mit dem Produkt gelieferten Unterlagen müssen leicht zugänglich aufbewahrt werden, um bei Informationsbedarf zur Verfügung zu stehen. -
Seite 6: Zugrundeliegende Normen Und Verordnungen
Folgende allgemeine Sicherheitshinweise beachten: – Geltende Arbeits-, Unfall- und Umweltschutzvorschriften befolgen. – Niemals an unter Spannung stehenden Teilen arbeiten. Strom vor Montagebeginn abschalten. – Nur für Elektrotechnik geeignetes und geprüftes Werkzeug verwenden. – Persönliche Schutzausrüstung tragen. 6 | DE OBO Bettermann... -
Seite 7: Produktübersicht
Produktübersicht Produktübersicht Produktvorstellung Abb. 1: Unterschiedliche Größen der Kabelabzweigkästen Durchmesser Anzahl Anzahl Aus- der seitli- Posi- Vorprägun- Maße schlageinfüh- chen Aus- tion gen für rungen schlagein- Bohrlöcher führung 95 x 95 x 60 mm 20 mm 95 x 95 x 72 mm 20 mm 114 x 114 x 78 20 mm / 25 mm... -
Seite 8: Produktdetails
X04, X06, X10) Eckloch Befestigung des Deckels mit Kunststoffschraube, Möglichkeit der Wandmontage durch die Ecklöcher Markierung für Bohrer Möglichkeit der Wandmontage durch die Rückwand Gewindeloch Befestigung der Hutprofilschienen mit Schrauben ß Vertiefung für den Stabiler Halt der Hutprofilschiene Typ 46277 Trägerfuß der Hutprofil- schiene Typ 46277 Tab. 2: Produktdetails und Funktionen 8 | DE OBO Bettermann... -
Seite 9: Zubehör
Produktübersicht Zubehör ´ ß Abb. 3: Bestandteile Kabelabzweigkasten Pos. Bezeichnung Hutprofilschiene Typ 46277, 15x5 mm Träger für Hutprofilschiene Typ 46277 Träger für Hutprofilschiene Typ 2069 Hutprofilschiene Typ 2069, 35x7,5 mm Steckklemmen Typ 61 525 Schraubenabdeckkappen Einsteckdichtungen (ver- schiedene Durchmesser) Kabelverschraubung V-TEC VM (verschiedene Durch- messer) Klemmleiste Typ 689 ß... -
Seite 10: Kabelabzweigkasten-Sets Mit Zubehör
Mit transparentem Deckel, mit 2005560 2005564 2005568 2005572 Hutprofilschiene 2069 Schwarz 2005590 2005594 2005598 2005602 2005606 2005610 2005614 Tab. 5: Artikelnummern für Leergehäuse 4.4.3 Variante Klemmleisten-Sets Bezeichnung Kabelabzweigkasten 2008951 2008935 2008932 2008939 Tab. 6: Artikelnummern für Kabelabzweigkästen mit Klemmleisten-Sets 10 | DE OBO Bettermann... -
Seite 11: Montage
Montage Montage Bruchgefahr bei Montage von kalten Kabelabzweigkästen! ACHTUNG Wenn die Temperatur des Kabelabzweigkastens unter -5° C beträgt, wird der Kunststoff steif und kann bei der Bearbeitung brechen. Kabelabzweigkasten nur bei Materialtemperaturen über -5° C bearbei- ten. Kalte Kabelabzweigkästen vor der Montage bei Zimmertemperatur akklimatisieren lassen. Kabelabzweigkasten öffnen und schließen 90° Abb. 4: Kabelabzweigkasten öffnen und schließen 1. Kabelabzweigkasten öffnen. Kunststoffschrauben an den Ecken um 90° auf die Position 0 drehen. 2. Deckel abziehen. 3. Kabelabzweigkasten schließen. Schritt 1 und 2 in umgekehrter Reihenfolge vornehmen. Hinweis! Zum erstmaligen Schließen können die Kunststoffschrauben der Kabel- abzweigkästen X01 und X02 einfach mit dem Daumen in die Ecklöcher... -
Seite 12: Kabeleinführung Erstellen
Die Kabelabzweigkästen X10, X16 und X25 besitzen Vorprägungen (zu- sätzlich zu den Ausschlageinführungen). Die Vorprägungen dienen als Orientierungshilfe, um mit einem Stufenbohrer weitere Löcher für Kabel- einführungen zu bohren. Abb. 6: Loch in Vorprägung bohren 12 | DE OBO Bettermann... -
Seite 13: Loch In Geschlossene Seitenwand Bohren
Montage 1. Stufenbohrer in Führungsloch der Vorprägung ansetzen und Loch in gewünschter Größe bohren. 5.2.3 Loch in geschlossene Seitenwand bohren Abb. 7: Loch in geschlossenen Kabelabzweigkasten bohren 1. Mit Stufenbohrer Loch in gewünschter Größe bohren. 5.2.4 Kabelverschraubung montieren Abb. 8: Kabelverschraubung montieren 1. Kabelverschraubung von außen in das Loch in der Seitenwand setzen. 2. Kabelverschraubung in das Gewinde der Gegenmutter im Kabelab- zweigkasten drehen. -
Seite 14: Einsteckdichtung Einsetzen
Montage 5.2.5 Einsteckdichtung einsetzen Abb. 9: Stufenweises Abschneiden der Einsteckdichtung 1. Einsteckdichtung in das Loch im Kabelabzweigkasten stecken. 2. Einsteckdichtung im benötigten Kabeldurchmesser mit einem Messer abschneiden. 3. Kabel in Einsteckdichtung einführen. 14 | DE OBO Bettermann... -
Seite 15: Klemmleisten Montieren
Montage Klemmleisten montieren Hinweis! Die Klemmleisten Typ 689 und Typ KL-T 02 06 können ohne Werkzeug oder weiteres Zubehör in die Kabelabzweigkästen eingesetzt werden. Alle anderen Klemmleisten müssen auf passende Hutprofilschienen montiert werden. 5.3.1 Klemmleiste Typ 689 einstecken Abb. 10: Klemmleiste Typ 689 in den Kabelabzweigkasten stecken 1. -
Seite 16: Hutprofilschiene Ohne Träger Montieren
Bei den Kabelabzweigkästen X01, X02 und X04 wird die Hutprofilschiene Typ 2069 immer ohne Träger montiert. Abb. 12: Hutprofilschiene Typ 2069 ohne Träger im Kabelabzweigkasten einsetzen 1. Hutprofilschiene Typ 2069 mit zwei Befestigungsschrauben am Boden des Kabelabzweigkastens festschrauben. 5.3.4 Hutprofilschiene mit Trägern montieren Abb. 13: Hutprofilschiene Typ 46277 und Typ 2069 in Träger schieben 1. Hutprofilschiene in die Träger schieben. 16 | DE OBO Bettermann... -
Seite 17: Klemmleiste Typ Kl-T 06 Und Hlak Auf Hutprofilschiene Montieren
Montage Abb. 14: Hutprofilschiene Typ 46277 und Typ 2069 im Kabelabzweigkasten montieren 2. Träger mit beiliegenden Schrauben im Inneren des Kabelabzweig- kastens festschrauben. 5.3.5 Klemmleiste Typ KL-T 06 und HLAK auf Hutprofilschiene montieren Abb. 15: Klemmleiste KL-T 06 auf Hutprofilschiene 46277 und HLAK auf Hutprofil- schiene 2069 montieren 1. Klemmleiste mit einer Seite auf Hutprofilschiene setzen. 2. Andere Seite der Klemmleiste herunterziehen. Montageanleitung Kabelabzweigkästen X-Serie DE | 17... -
Seite 18: Wandmontage
1. Löcher in die Markierungen in der Rückwand bohren. 2. Kabelabzweigkasten an gewünschter Position an die Wand halten und Markierungen an die Wand zeichnen. 3. Löcher entsprechend der Dübelgröße in die Wand bohren und Dübel hineinstecken. Ø 4-5 mm Abb. 17: Kabelabzweigkasten an die Wand schrauben 18 | DE OBO Bettermann... -
Seite 19: Kabelabzweigkasten Durch Die Ecklöcher An Der Wand Montieren
Montage 4. Kabelabzweigkasten mit Schrauben Ø 4-5 mm an die Wand schrau- ben. 5. Schraubenköpfe mit Schraubenabdeckkappen abdecken. 5.4.1 Kabelabzweigkasten durch die Ecklöcher an der Wand montieren Hinweis! Diese Montagevariante ist bei den Kabelabzweigkästen X01 und X02 nicht möglich. Hinweis! Lange Schrauben benutzen, da die Ecklöcher der Kabelabzweigkästen nicht direkt auf der Wand aufliegen. -
Seite 20: Kabelabzweigkasten Mit Befestigungslasche An Der Wand Montieren
2. Kabelabzweigkasten an die Wand halten und Markierungen durch die Löcher der Befestigungslasche an die Wand zeichnen. 3. An den Markierungen Löcher in die Wand bohren und Dübel hinein- stecken. 4. Kabelabzweigkasten an die Wand schrauben. 20 | DE OBO Bettermann... -
Seite 21: Mehrere Kabelabzweigkästen Verbinden
Montage 5.4.3 Mehrere Kabelabzweigkästen verbinden Hinweis! Die Befestigungslasche kann auch als Verbinder zweier oder mehrerer Kabelabzweigkästen verwendet werden. Abb. 20: Kabelabzweigkästen mit Befestigungslasche verbinden 1. Kabelabzweigkasten an der Wand befestigen (siehe Kapitel „5.4.2 Kabelabzweigkasten mit Befestigungslasche an der Wand montie- ren“... -
Seite 22: Montage Auf Kabeltrag-Systemen
2. Montageblech in die Gitterrinne einhaken. 5.5.2 Kabelabzweigkasten an Kabelrinne montieren Mit Montageplatte Typ MP WI KL montieren T-S MST Ø 3,5x10 Abb. 22: Kabelabzweigkasten mit gewinkelter Montageplatte an Kabelrinne montieren 3. Kabelabzweigkasten mit Befestigungsstiften T-S MST an Montage- platte festschrauben. 22 | DE OBO Bettermann... -
Seite 23: Wartung
Wartung 4. Abgewinkelte Montageplatte in die Kabelrinne einhaken. Anschlie- ßend mit Schrauben und Kombimuttern Typ FSRB 6x12 montieren. Mit Montageplatte Typ MP Uni montieren T-S MST Ø 3,5x10 Abb. 23: Kabelabzweigkasten mit gerader Montageplatte an Kabelrinne montieren 5. Kabelabzweigkasten mit Befestigungsschrauben T-S MST an Monta- geplatte festschrauben. 6. Montageplatte mit Schrauben und Kombimuttern Typ FSRB 6x12 an der Kabelrinne montieren. -
Seite 24: Technische Daten
95 x 95 x 72 mm Lichte Innenmaße 85 x 85 x 57 mm Schutzart IP67, IK09 (Temperaturbereich von - 5° bis + 60°) Anzahl Ausschlageinführungen Durchmesser Ausschlageinführungen 20 mm Anzahl Vorprägungen für Bohrlöcher Gebrauchstemperatur -25 °C bis 65 °C Gewicht 0,178 kg Material Polycarbonat Tab. 8: Technische Daten Typ X02 24 | DE OBO Bettermann... - Seite 25 Technische Daten Typ X04 Kriterium Daten Artikel-Nr. 2005008 2005034 2005058 2005118 2005148 2005198 2005224 2005248 2005458 2005528 2005598 Maße 114 x 114 x 78 mm Lichte Innenmaße 102 x 102 x 60 mm Schutzart IP67, IK09 (Temperaturbereich von - 5° bis + 60°) Anzahl Ausschlageinführungen Durchmesser Ausschlageinführungen 20/25 mm Anzahl Vorprägungen für Bohrlöcher Gebrauchstemperatur -25 °C bis 65 °C...
- Seite 26 227 x 177x 110 mm Schutzart IP67, IK09 (Temperaturbereich von - 5° bis + 60°) Anzahl Ausschlageinführungen 10 + 2 (M20/25/32) auf der Rückseite Durchmesser Ausschlageinführungen 25 mm/32 mm/40 mm Anzahl Vorprägungen für Bohrlöcher Gebrauchstemperatur -25 °C bis 65 °C Gewicht 0,799 kg Material Polycarbonat Tab. 12: Technische Daten Typ X16 26 | DE OBO Bettermann...
- Seite 27 Technische Daten Typ X25 Kriterium Daten Artikel-Nr. 2005024 2005074 2005104 2005134 2005164 2005214 2005320 2005324 2005474 2005502 2005544 2005572 2005614 Maße 286 x 202 x 125 mm Lichte Innenmaße 271 x 187 x 110 mm Schutzart IP67, IK09 (Temperaturbereich von - 5° bis + 60°) Anzahl Ausschlageinführungen 10 + 2 (M20/25/32) auf der Rückseite Durchmesser Ausschlageinführungen 25 mm/40 mm/50 mm Anzahl Vorprägungen für Bohrlöcher...
- Seite 28 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Technical Office Tel.: +49 2373 89 - 13 00 technical-office@obo.de www.obo-bettermann.com...
