Inhaltszusammenfassung für Beckhoff FC9224

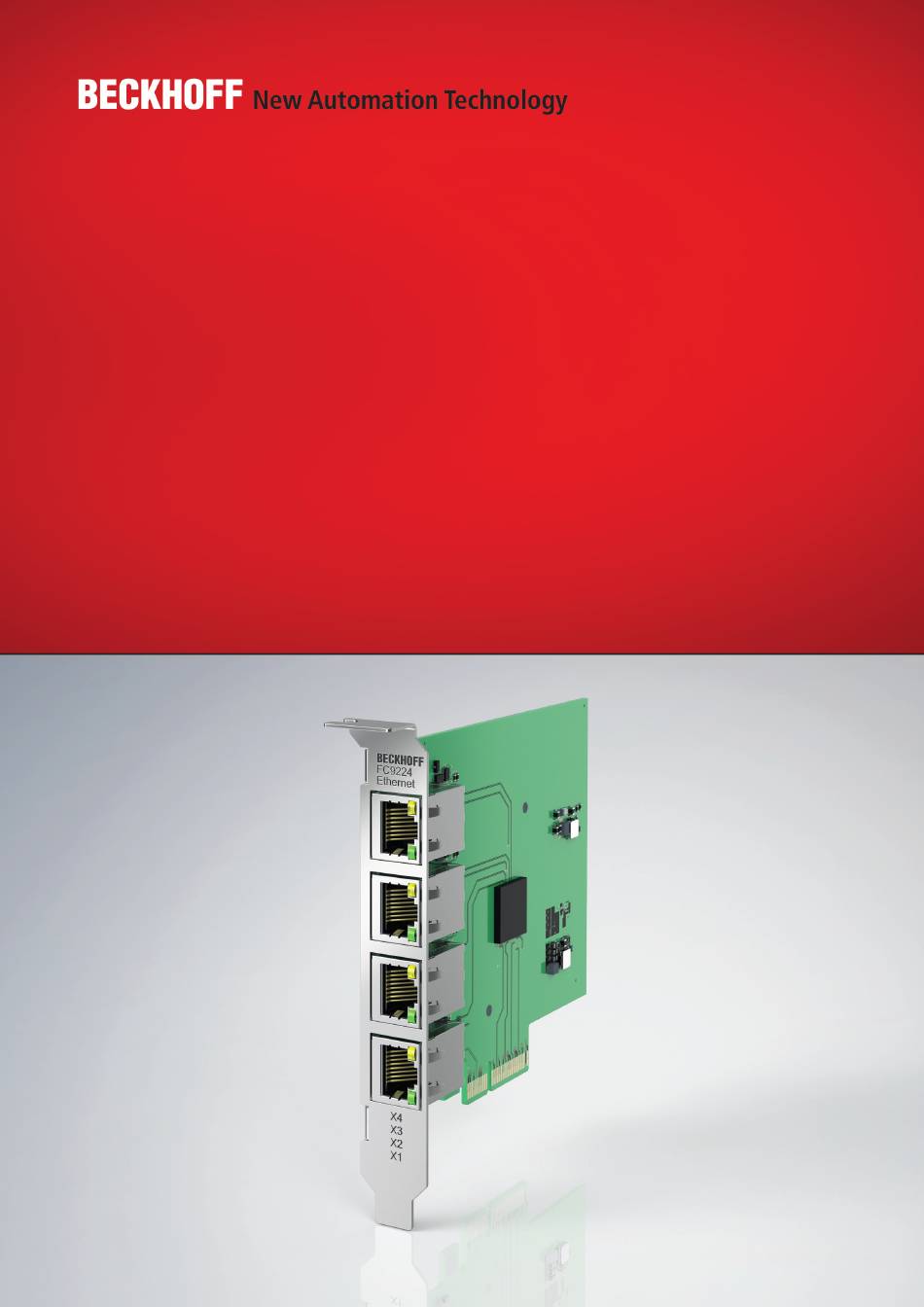

- Seite 1 Original-Handbuch | DE FC9224 Netzwerkkarte 17.10.2024 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
2 Produktübersicht ............................ 6 3 Ethernet RJ45 ............................ 7 4 Inbetriebnahme ............................ 8 Montage ............................ 8 Treiberinstallation .......................... 9 4.2.1 Installation mit Windows Hardware-Assistent .............. 9 4.2.2 Installation mit TwinCAT-System-Manager................ 9 4.2.3 Manuelle Installation ...................... 9 Konfiguration ............................. 9 FC9224 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 FC9224...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Produktübersicht
Produktübersicht Produktübersicht Abb. 1: 2,5-Gigabit-Ethernet-PC-Netzwerkkarte FC9224 Die Ethernet-PC-Netzwerkkarte FC9224 ermöglicht den Einsatz von 2,5-Gigabit-Infrastruktur in existierenden und neuen Anwendungen. Mit ihren industriellen Eigenschaften und langzeitverfügbaren Komponenten ist die PCIe-Karte für Automatisierungsprojekte geeignet. Die Netzwerkkarte beinhaltet folgende Komponenten: • Plug-and-play-Interface • 100/1000/2500 Mbit/s, Vollduplex Die Netzwerkkarte (oder einzelne Kanäle) kann auch mit TwinCAT-Treibern und damit in Echtzeit betrieben... -
Seite 7: Ethernet Rj45
Ethernet RJ45 Ethernet RJ45 Bei der Ethernet-PC-Netzwerkkarte FC9224 handelt es sich um eine PCIe-x4-Steckkarte. Sie beinhaltet vier Ethernet-Ports. Auf der Netzwerkkarte befindet sich ein PCIe-Switch, wodurch der eine PCIe-x4-Slot in vier x1-Ports gewandelt wird. ® Für jeden der vier Ethernet-Ports ist ein Ethernet-Controller Intel i226 eingesetzt. -
Seite 8: Inbetriebnahme
Montage der Netzwerkkarte im PC die Beckhoff Automatisierungs-Software TwinCAT. Montage Die Netzwerkkarte FC9224 ist für den Einbau in PCIe-Steckkartenslots konzipiert. Um den PC, in dem Sie die Netzwerkkarte montieren, nicht zu beschädigen, beachten Sie sowohl bei der Montage als auch bei der Demontage die folgenden ESD-Schutzmaßnahmen. -
Seite 9: Treiberinstallation
Der übliche Weg zur Treiberinstallation. • Treiberaustausch über den TwinCAT-System-Manager: Falls Ihr Betriebssystem einen eigenen Treiber für die Beckhoff Intel PCI-Ethernet Adapter installiert hat, können Sie mit Hilfe des TwinCAT-System-Managers diesen Treiber durch den TwinCAT-Treiber für Echtzeit-Ethernet ersetzen und die Echtzeitfähigkeit nutzen. - Seite 10 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 2,5-Gigabit-Ethernet-PC-Netzwerkkarte FC9224................. Abb. 2 Ethernet-Ports Pin-Nummerierung....................Version: 1.0 FC9224...
- Seite 11 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Ethernet-Ports Pinbelegung ......................FC9224 Version: 1.0...
- Seite 13 Mehr Informationen: www.beckhoff.com/fc9224 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
