115062
DALI 1 group built-in rotary master dimmer, white,
100-240V AC / DALI bus voltage
BEDIENUNGSANLEITUNG
Wichtig: Lesen Sie vor der Installation alle Anweisungen

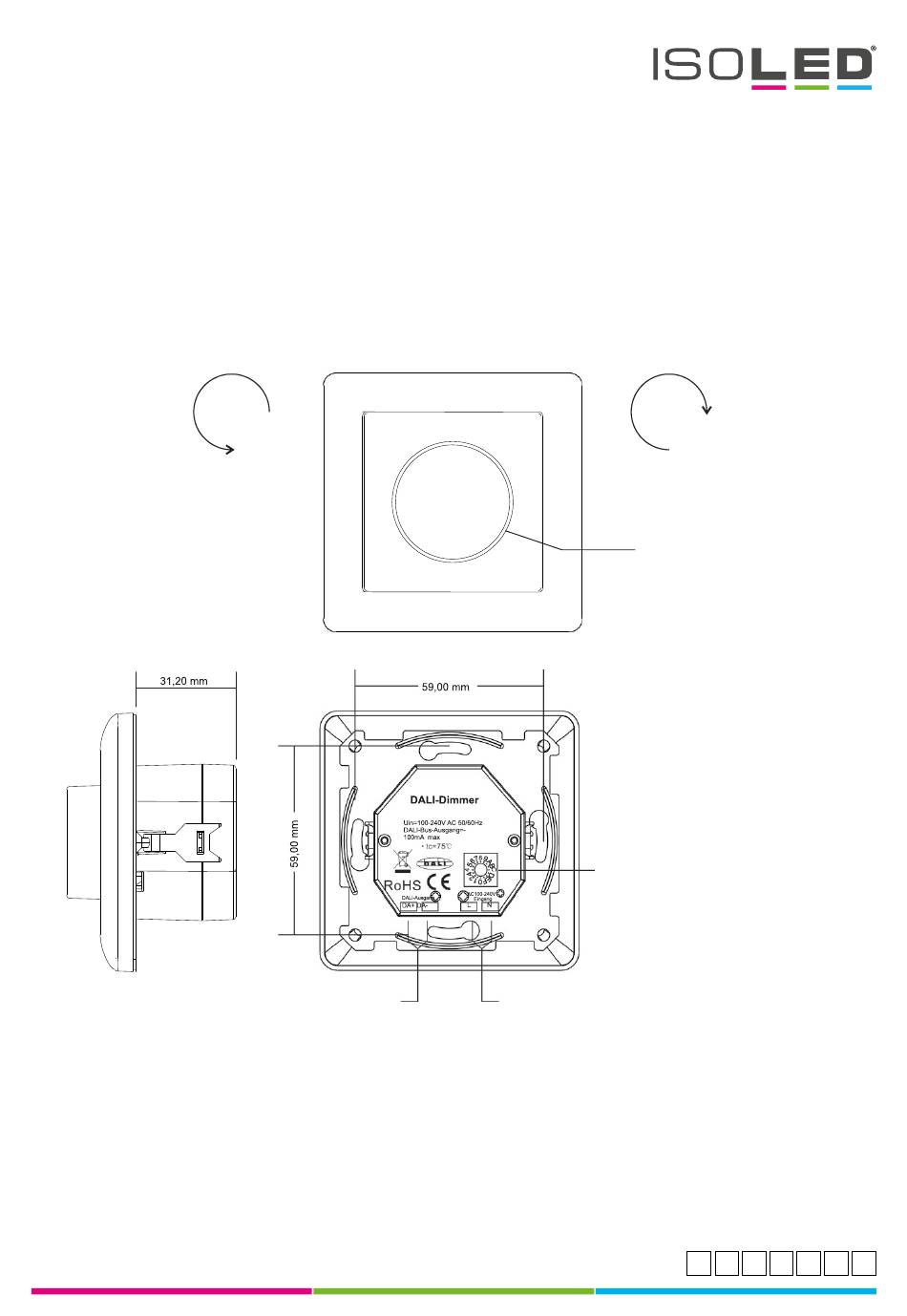

Funktionseinführung
Vorderseite
Drehen Sie den Knopf gegen den
Uhrzeigersinn, um die Lichtintensität
100 % bis 1 %.
Rückseite
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
DALI-Signalausgang
CUSTOMISED LIGHT SOLUTIONS
Drehen Sie den Knopf im Uhrzeigersinn,
um die Lichtintensität zu erhöhen von
1% bis 100%
Klicken Sie auf den Drehknopf,
um das Licht ein/auszuschalten
Drehschalter zur
Auswahl einer
DALI-Gruppe
(insgesamt 16
Gruppen)
Wechselstromeingang
Datenstand: 15.03.2023
AT
DE
CH
HU
IT
FR
EN
1/5
Werbung
Verwandte Anleitungen für Isoled 115062
Inhaltszusammenfassung für Isoled 115062
- Seite 1 115062 DALI 1 group built-in rotary master dimmer, white, 100-240V AC / DALI bus voltage CUSTOMISED LIGHT SOLUTIONS BEDIENUNGSANLEITUNG Wichtig: Lesen Sie vor der Installation alle Anweisungen Funktionseinführung Vorderseite Drehen Sie den Knopf gegen den Drehen Sie den Knopf im Uhrzeigersinn, Uhrzeigersinn, um die Lichtintensität...
- Seite 2 115062 DALI 1 group built-in rotary master dimmer, white, 100-240V AC / DALI bus voltage CUSTOMISED LIGHT SOLUTIONS Produktdaten » DALI MCU digitaler Drehdimmer Bezeichnung DALI-MCU » Eingebautes 100mA DALI Netzteil zur Versorgung DALI-Anschluss DA+/DA-, max. 300m Kabellänge, DALI von max. 50 DALI-EVGs.
- Seite 3 115062 DALI 1 group built-in rotary master dimmer, white, 100-240V AC / DALI bus voltage CUSTOMISED LIGHT SOLUTIONS Stellen Sie den minimalen Helligkeitswert ein Drücken und halten Sie den Drehknopf über 10 Sekunden, bis das Licht blinkt, um den aktuellen Helligkeits- wert als minimalen Helligkeitswert zum Dimmen einzustellen, er ist von diesem minimalen Helligkeitswert auf 100% dimmbar.
- Seite 4 115062 DALI 1 group built-in rotary master dimmer, white, 100-240V AC / DALI bus voltage CUSTOMISED LIGHT SOLUTIONS Schaltplan Abbildung 1: Verdrahtungsschema zur Ansteuerung von bis zu 50 DALI-EVGs Kontrollpunkt 1 Wechselstromnetz Kontrollpunkt 2 ISOLED FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich Datenstand: 15.03.2023...
- Seite 5 115062 DALI 1 group built-in rotary master dimmer, white, 100-240V AC / DALI bus voltage CUSTOMISED LIGHT SOLUTIONS Abbildung 2: Verdrahtungsschema mit 2 MCUs mit Wechselstromversorgung zur Steuerung von bis zu 100 DALI-EVGs Kontrollpunkt 1 Wechselstromnetz 1. Um mit dem Setup (Abbildung 2) bis zu 100 EKGs zu steuern, sind 2 MCUs an das Wechselstromnetz angeschlossen.
