ATMOS AS TIMER V2 Bedienungsanleitung Seite 3

HINWEIS: WIRD DAS LÜFTERSIGNAL FÜR EXTERNE GERÄTE (RAUCHSAUGER) GENUTZT,
MUSS DER RAUCHSAUGER ÜBER EIN TRENN - RELAISE ANGEBUNDEN WERDEN.

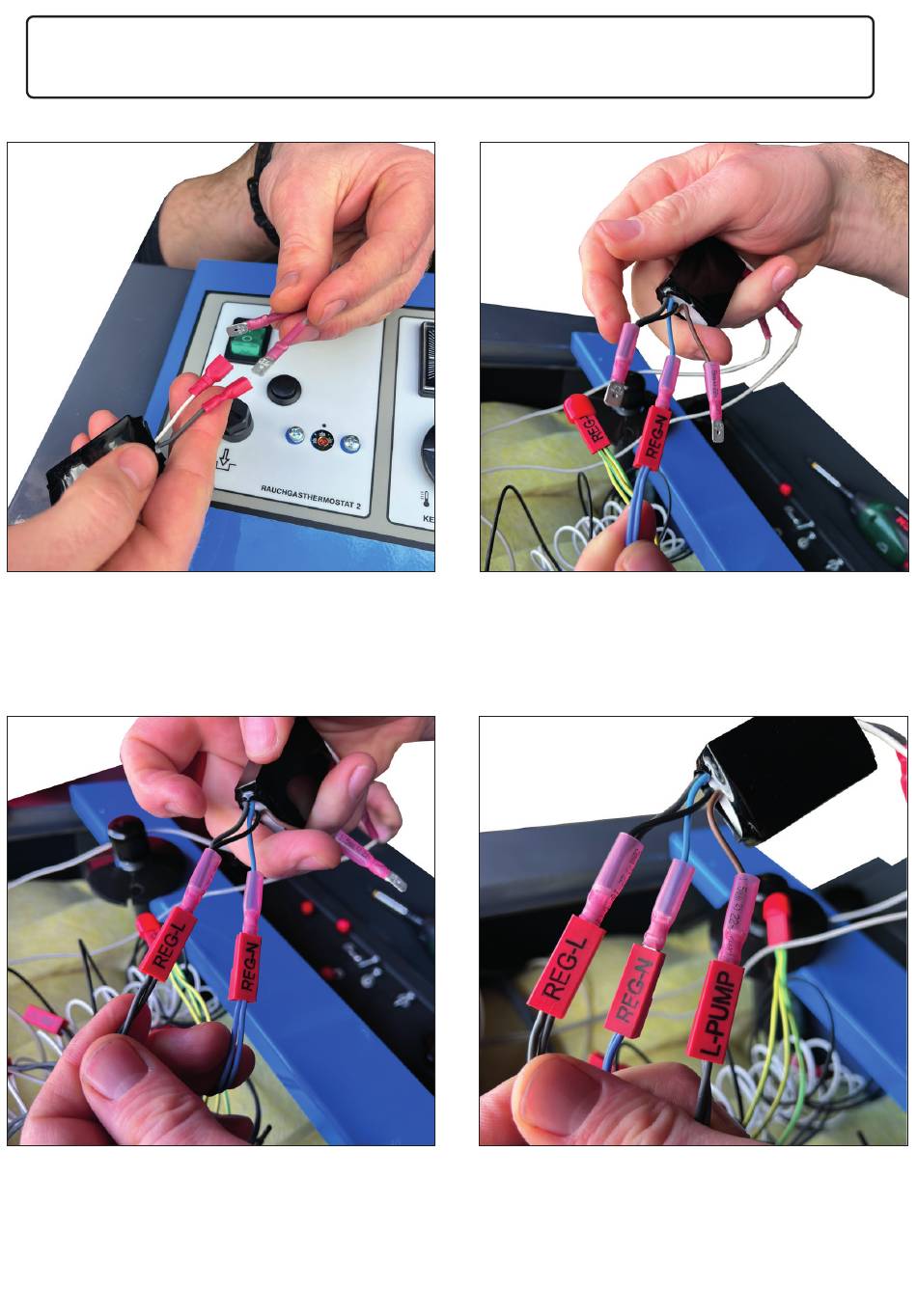

5. Verbinden Sie wie dargestellt die 2 Ka-
bel des Tasters mit dem Tasteranschlüssen
des AS Timers – die Polung ist dabei nicht
7. Verbinden Sie vom Kesselkabelbaum
die Klemme [REG L] – mit dem doppelt
schwarz belegtem Kabel des AS Timers.
ATMOS Zentrallager GmbH - 04862 Mockrehna - Tel.: 034244 5946 0 - www.atmos-zentrallager.de
6. Verbinden Sie vom Kesselkabelbaum
die Klemme [REG N] – mit dem blauen
Kabel
des AS Timers.
8. Verbinden Sie vom Kesselkabelbaum
[L PUMP] – mit dem braunen
die Klemme
Kabel des AS Timers.
