MODULINSTALLATION

REC Solarmodule sind ausschließlich für die Aufnahme von Sonnenlicht zur Stromerzeugung konzipiert und können überall installiert
werden, wo sie allen örtlichen Bauvorschriften entsprechen. Wenn REC Solarmodule als Überkopfmontage oder als vertikale Verglasung
installiert werden, muss der Installateur sicherstellen, dass alle lokalen Bauvorschriften und -bestimmungen, die für solche Installa-
tionen anzuwenden sind, korrekt eingehalten werden. Es gibt verschiedene Optionen zur Befestigung von REC Solarmodulen, abhängig
von der Struktur des Systems. Stellen Sie sicher, dass das Montagesystem in der Lage ist, vorhersehbaren Wind- und Schneelasten
zu widerstehen. Die Montageteile werden nicht von REC geliefert. Die Hinweise und Empfehlungen des Herstellers der Montageteile
sind zu befolgen.
HINWEIS
VORSICHT

SICHERN DER MODULE

Eine übliche Solarmodulinstallation wird mit passenden Schienen und Klemmen durchgeführt. Andere Arten von Modulstützen, z.B.
Module, müssen die gleichen Spezifikationen erbringen. Solche Installationen sind konform mit den Anforderungen der IEC 61215 &
IEC 61730 für die maximale Testlasten: +7000 Pa nach unten gerichteter Kraft und -4000 Pa nach oben gerichteter Kraft (+4666 Pa/-
2666 Pa Auslegungslast).
Standortspezifische Faktoren wie hohe Wind- oder Schneelasten müssen berücksichtigt werden, um sicherzustellen, dass diese
Grenzwerte nicht überschritten werden.
Bei der Installation auf Montageschienen ist darauf zu achten, dass diese unter dem Modul verlaufen und den Rahmen abstützen. Bei
der Positionierung der Schiene ist darauf zu achten, dass die Mindestklemmlänge (Abb. 1) und der zentrale Punkt der Befestigung, z.B.
der Bolzen, vollständig innerhalb der erforderlichen Klemmzone liegt, wie auf den folgenden Seiten angegeben.
REC Module müssen mit einem Drehmoment gesichert werden, siehe Tabelle in Abb.1. Die Montage der Klemme muss gemäß den An-
weisungen des Herstellers erfolgen, einschließlich spezifischer Hardware- und Drehmomentanforderungen. Stellen Sie sicher, dass
die verwendeten Klemmen starr und für die geplante Anlage und die erwarteten Systemlasten geeignet sind.
• Der Griffbereich darf nicht auf das Modulglas reichen und/oder eine Zellenverschattung verursachen,
• Vermeiden Sie übermäßigen Druck, um eine Verformung des Rahmens zu verhindern.
• Das Modul muss in jeder der vier markierten Bereiche, die unten dargestellt sind (Abb. 2), mindestens einmal geklem-
mt werden.

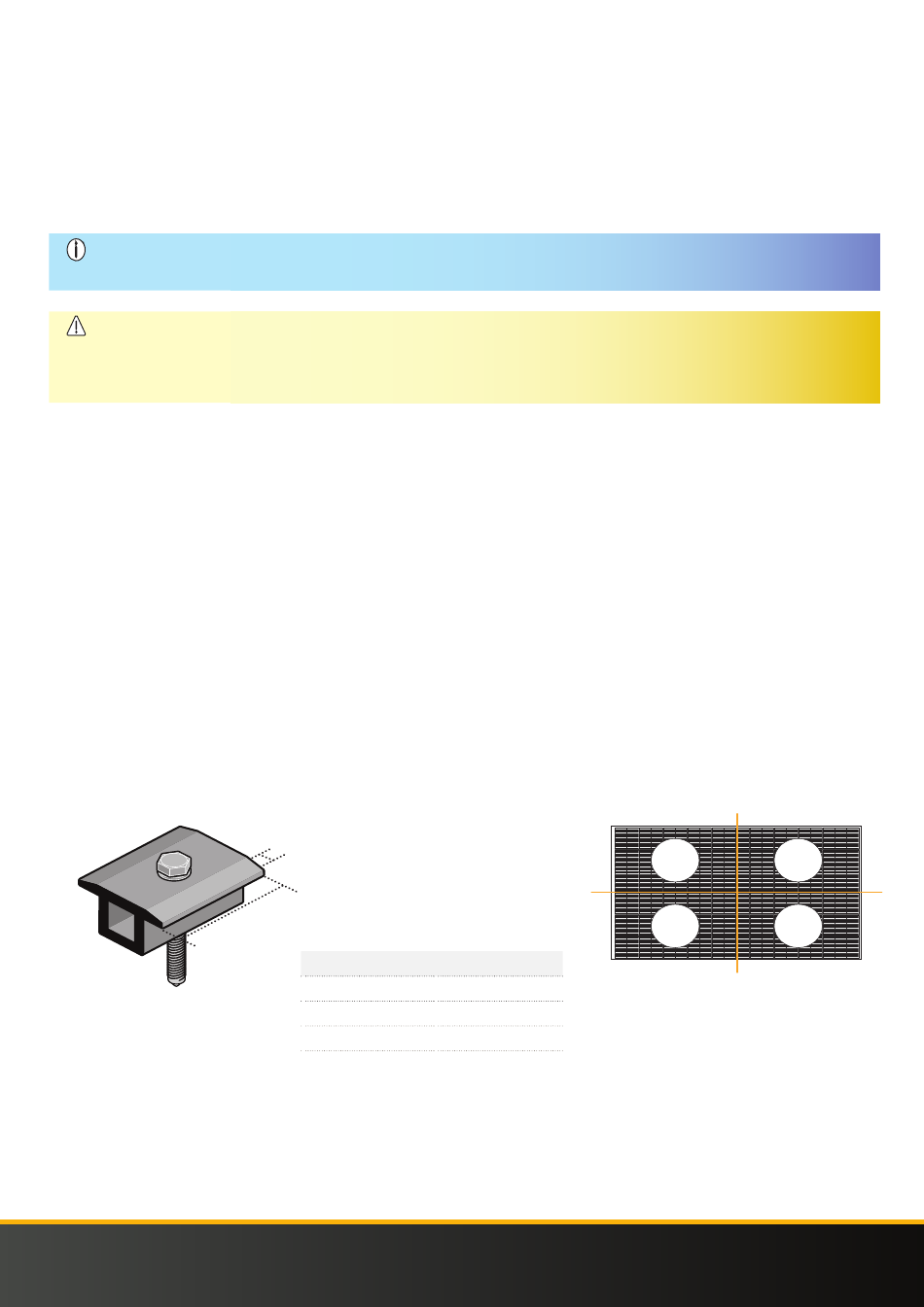

Abb. 1 Entwässerung und Erdungslöcher
REC Installation Manual - Module REC Alpha - IEC61215/IEC61730
REC Installation Manual - Module REC Alpha - IEC61215/IEC61730 REC Installation Manual - Module REC Alpha - IEC61215/IEC61730
1-9 1-9
Rev: 7.2024 DE
Ref: PM-IM-23 Ref: PM-IM-23
Ref: PM-IM-23 Rev: 7.2024 DE
Die Module sind so zu installieren, dass die Zellen nicht verschattet sind, da die Leistungsabgabe dadurch stark
reduziert würde. Wenn eine teilweise Verschattung zu bestimmten Tages- oder Jahreszeiten unvermeidbar ist,
muss sie möglichst gering gehalten werden.
Zwischen dem obersten Teil der Installationsfläche (z.B. dem Dach) und dem untersten Teil des Moduls (d.h. Unterseite
des Modulrahmens) muss ein Mindestabstand von 20 mm eingehalten werden, um eine Beschädigung des Moduls zu
vermeiden und einen ausreichenden Luftstrom zur Kühlung zu gewährleisten, was zur Leistungssteigerung beiträgt.
Die Oberfläche unter den Modulen muss frei von jeglichen Objekten gehalten werden, die das Modul beschädigen
könnten.
Grifftiefe
Min. Grifflänge
Technische Daten
Grifftiefe
Min. Grifflänge
Anzugsmoment
Abb. 2 Viertelteilung des Moduls
1
3
Länge
5 mm - 10 mm
40 mm
12 - 25 Nm
2
4
