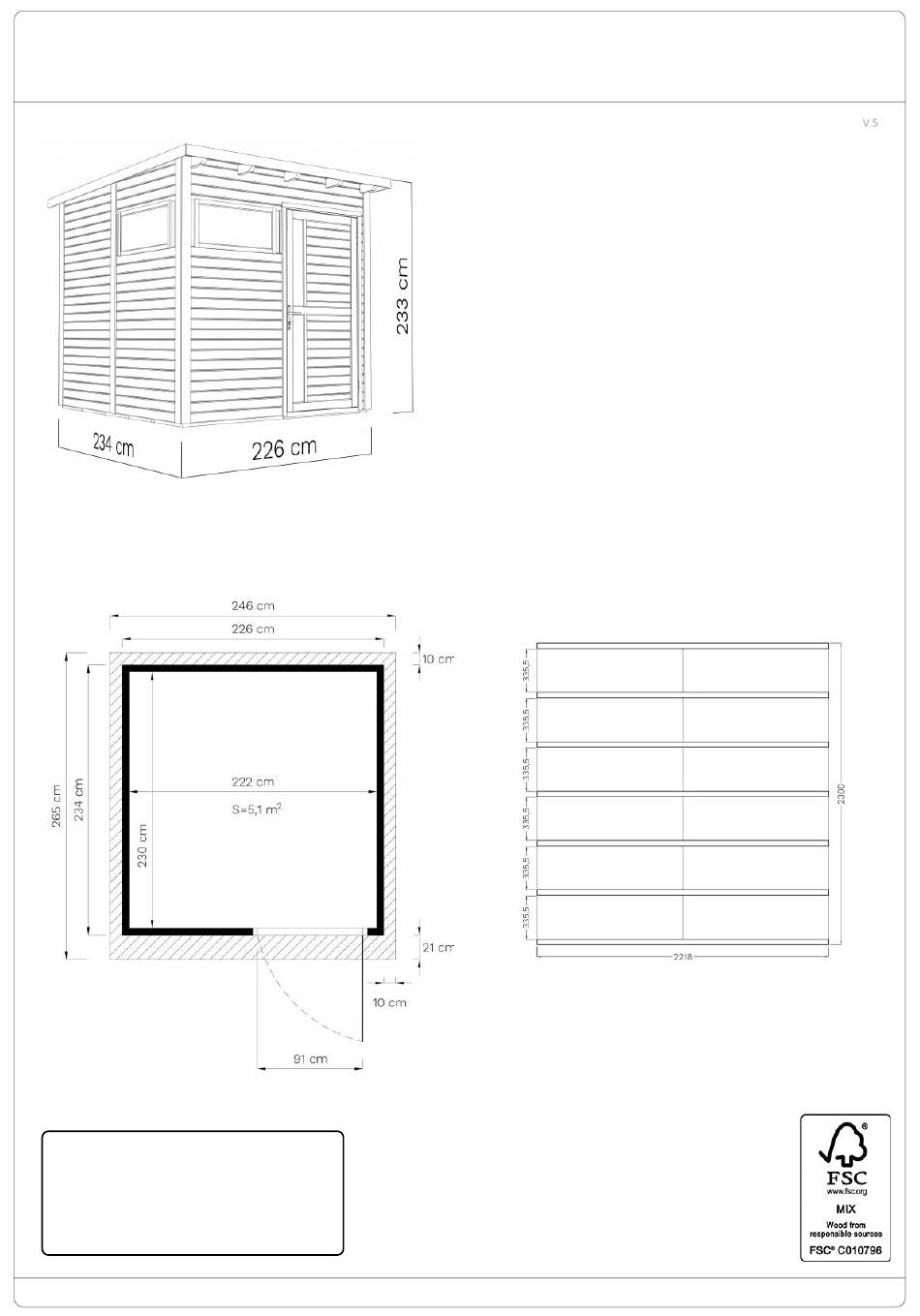

- Seite 1 WC201431 DE - Technische Änderungen vorbehalten. Alle Maβe sind ca. Maβe. EN - Technical modifications reserved. All dimensions are approximate dimensions.
- Seite 2 WC201431 Bevor Sie beginnen • Es ist empfehlenswert sich etwas Zeit zu nehmen, um die Aufbauanleitung anzusehen, bevor mit dem Aufbau begonnen wird. • Alle Schritte für den Aufbau werden – auch in Detailbildern – dargestellt. • Die vorgegebene Reihenfolge ist zu beachten. •...
- Seite 3 WC201431 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 16 x 1109 x 2300 60 x 1109 x 1953 1112 60 x 1109 x 1953 60 x 120 x 1953 41 x41 x 2218...
- Seite 4 WC201431 Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. Details in mm (Tolerance/Toleranz ...-+ 2mm) Pcs. 19 x 45 x 989 40 x 60 x 989 40 x 60 x 1878 40 x 60 x 1878 1001 15 x 15 x 909...
- Seite 5 OTPE2(NF/GR) * Nicht im Lieferumfang enthalten / Not included! * Imprägniert Kantholz / * Unterlagspad / * Schraube / * Impregnated beam * Patio Pads * Screw 40*60*2300 mm 4,5*80 mm Min. 13,8 lfm/rm 6 Stck/Pcs 42 Stck/Pcs € € €...
- Seite 6 WC201431 Ø 4 mm Ø 8 mm Holzschutzmittel / Wood preservative 1112 50 mm x 70 St 1113...
- Seite 7 WC201431 4 mm 75 mm x 32 St NB! 989 mm 4 mm 75 mm x 17 St...
- Seite 8 WC201431 4 mm 75 mm x 4 St 4 mm 50 mm x 17 St 4 mm 75 mm x 8 St 35 mm x 3 St 4 mm 75 mm x 4 St 1531 50 mm x 4 St...
- Seite 9 WC201431 4 mm 75 mm x 16 St 4 mm 75 mm x 10 St 4 mm 90 mm x 10 St 4 mm 75 mm x 20 St...
- Seite 10 WC201431 4 mm 50 mm x 42 St 35 mm x 8 St 35 mm x 8 St 13 cm 13 cm 14 mm x 162 St...
- Seite 11 WC201431 4 mm 35 mm x 3 St 4 mm 35 mm x 11 St 4 mm 35 mm x 17 St...
- Seite 12 WC201431 1531 Step 1. Step 2. Step 3. Step 4.
- Seite 13 WC201431 4 mm 35 mm x 32 St 4 mm 35 mm x 16 St 25 mm x 12 St 4 mm 50 mm x 8 St NB! (OTPE2NF)
- Seite 14 WC201431 26.1 1129/1131/1135 1129 26.2 1135 1129 1131 1135 27.1 25 mm x 12 St 1135 1131 25 mm x 32 St 12 13...
- Seite 15 WC201431 NB! (OTPE2NF) 35 mm x 2 St 1531 25 mm x 24 St 1554 25 mm x 4 St 50 mm x 4 St 1527...
- Seite 16 WC201431 Version 1. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
- Seite 17 WC201431 Version 2. Ø3 x 19 mm 8 Pcs. 1557 2 Pcs. 8 mm 19 mm x 4 St 19 mm x 4 St...
