tepro BELLAIRE 3125 Bedienungsanleitung Seite 8

Schritt 7
( 18)
( 17)
( A )
( 18)
( 17)

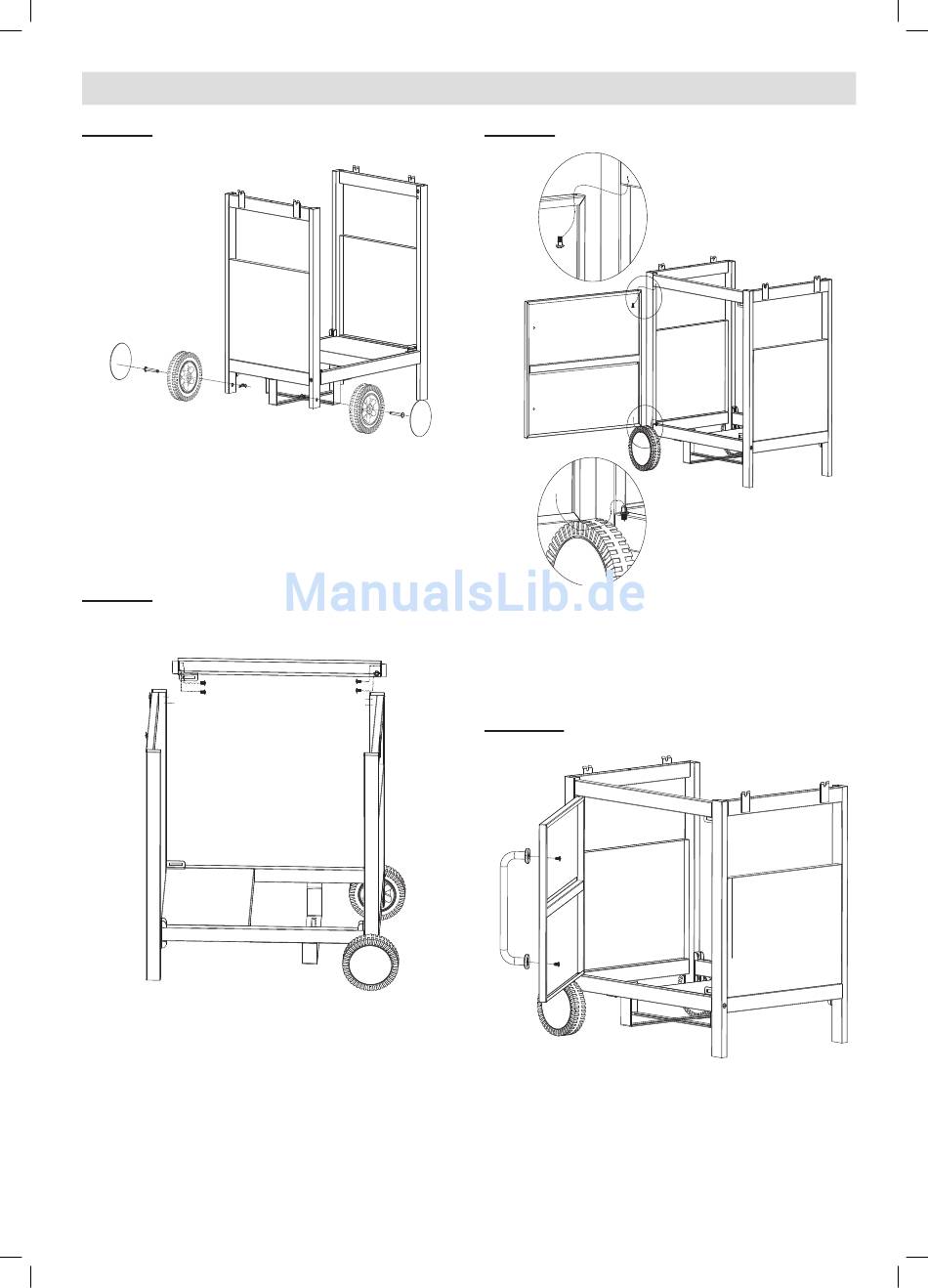

Stecken Sie die Radachse (A) durch das Rad (17). Stecken Sie
danach die Radachse durch die Öffnung an der linken Seiten-
wand (8). Sichern Sie die Radachse mit einem Splint (B). Ste-
cken Sie anschließend die Radkappe (18) auf das Rad. Verfah-
( A )
ren Sie genauso mit dem Rad auf der anderen Seite.
Schritt 8
(9)
( D)
(9)
Befestigen Sie die obere vordere Querstrebe mit Türaufnah-
me (14) an der linken Seitenwand (8) und an der rechten Seiten-
wand (9) mit vier Schrauben M6 x 12 (D).
8
P130316_TEPRO_BELLAIRE_3125_A4_2013_11_25.indd
( B)
( 14)
( B)
( D)
( 14)
(8)
(8)
8
Schritt 9
(F )
(15)
(F )
(15)
(14)
(E )
(10)
Drehen Sie die Türstütze (E) mit der Hand in die untere vordere
(E )
Querstrebe (10) für die Bodenablage. Setzen Sie die Tür (15)
auf die Türstütze und befestigen Sie die Tür mit der Passschrau-
be (F) mit Hilfe eines Kreuzschlitzschraubendrehers an der obe-
ren vorderen Querstrebe (14).
( 16)
(D )
Schritt 10
(15)
( 16)
(D )
(15)
Befestigen Sie den Türgriff (16) an der Tür mit zwei Schrauben
M6 x 12 mm (D).
(14)
(10)
