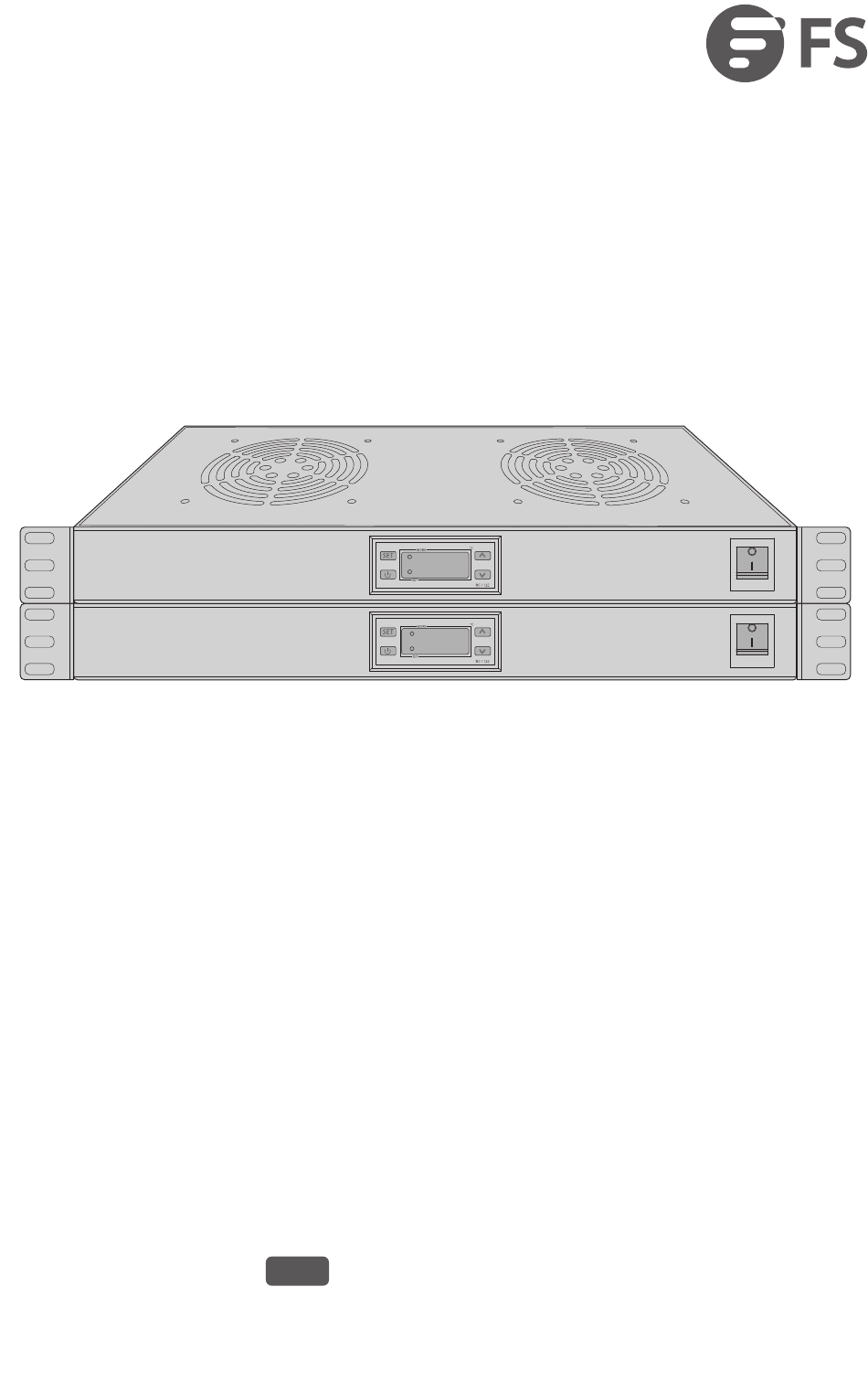

1U RACK MOUNT FAN 1HE RACK-MONTIERTER LÜFTER VENTILATEUR POUR RACK 1U �uラックマウント・ファン Quick Start Guide V2.0 Quick Start Anleitung Guide d'Installation Rapide クイックスタートガイド...
Einführung Vielen Dank, dass Sie sich für den 1HE Rack-Montierten Lüfter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Lüfters vertraut machen und beschreibt, wie Sie diesen in Ihrem Netzwerksystem einsetzen. FANS1U2F FANS1U4F Zubehör FANS1U2F Netzkabel x1 M6-Schraubenset x4...
Hardware-Übersicht LEDs an der Vorderseite FANS1U2F/FANS1U4F LOAD LEDs Status Beschreibung Der Lüfter ist in Betrieb. LOAD Blinkt Der Lüfter be ndet sich im Wartezustand. Der Lüfter ist nicht in Betrieb. Blinkt Das Gerät be ndet sich im Einstellmodus. Das Gerät be ndet sich nicht im Einstellmodus.
Rückseite FANS1U2F/FANS1U4F HINWEIS: Der Umgebungsluftsensor misst die durchschnittliche Lufttemperatur. Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass folgende Voraussetzungen erfüllt sind: Ein 19" breiter Serverschrank in Standardgröße. Kreuzschlitzschraubendreher ESD-Armband Betriebsumgebung: Stellen Sie sicher, dass die Temperatur der Betriebsumgebung bei –20 °C ~ 80 °C und die relative Luftfeuchtigkeit bei 20 % ~ 80 % gehalten wird.
Sicherheitsvorkehrungen: Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch, um die Funktion der Kontaktstellen besser kennenzulernen. Die angeschlossene Leistung sollte die Kapazität der Kontaktstellen nicht überschreiten. Der Thermostat sollte frei von Geräten sein, die elektromagnetische Störungen erzeugen. Wenn die Geräte den Thermostat stören, schalten Sie ihn bitte aus und starten Sie ihn dann neu.
Seite 16
HINWEIS: 1. Stellen Sie sicher, dass für die Montage des Lüfters 1 HE Platz vorhanden ist. 2. Platzieren Sie den Lüfter entsprechend der Position des Luftkanals des Racks. 3. Be ndet sich der Luftkanal auf der Oberseite des Racks, setzen Sie die Lüfterleiste oben auf.
Anschließen der Stromversorgung 1. Schließen Sie das Netzkabel auf der Rückseite des Lüfters an eine Stromquelle an, z. B. an einen Stromverteiler oder eine unterbrechungsfreie Stromversorgung. HINWEIS: Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch, um die Funktion der Kontaktstellen besser kennenzulernen. Die angeschlossene Lastleistung sollte die Kapazität der Kontaktstellen nicht überschreiten.
Funktionseinstellungen Einstellung der Temperatur 1. Drücken Sie im normalen Betriebszustand SET, und der ursprüngliche Wert der Abschalttemperatur wird angezeigt. Drücken Sie auf UP oder DOWN, um den gewünschten Wert einzustellen. Durch langes Drücken von UP oder DOWN können Sie eine schnelle Einstellung vornehmen.
Seite 20
Fehlerbehebung Alarm bei Sensor Der Sensor ist eingeschaltet. Die LED blinkt und zeigt --- an, wenn ein o ener Stromkreis vorliegt. Die LED blinkt und zeigt HH an, wenn ein Kurzschluss vorliegt. Der Sensor be ndet sich im Fehlerzustand. Der Kompressor wechselt zwischen den Modi 15-minütiger Stopp und 15-minütiger Betrieb.
Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb eines Jahres nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für die Produkte gilt eine eingeschränkte Garantie von 1 Jahr auf Material- und Verarbeitungsfehler.
