reflex 'FS softmix'
Verschneidevorrichtung
Montage- und Betriebsanleitung
Stand 09/09

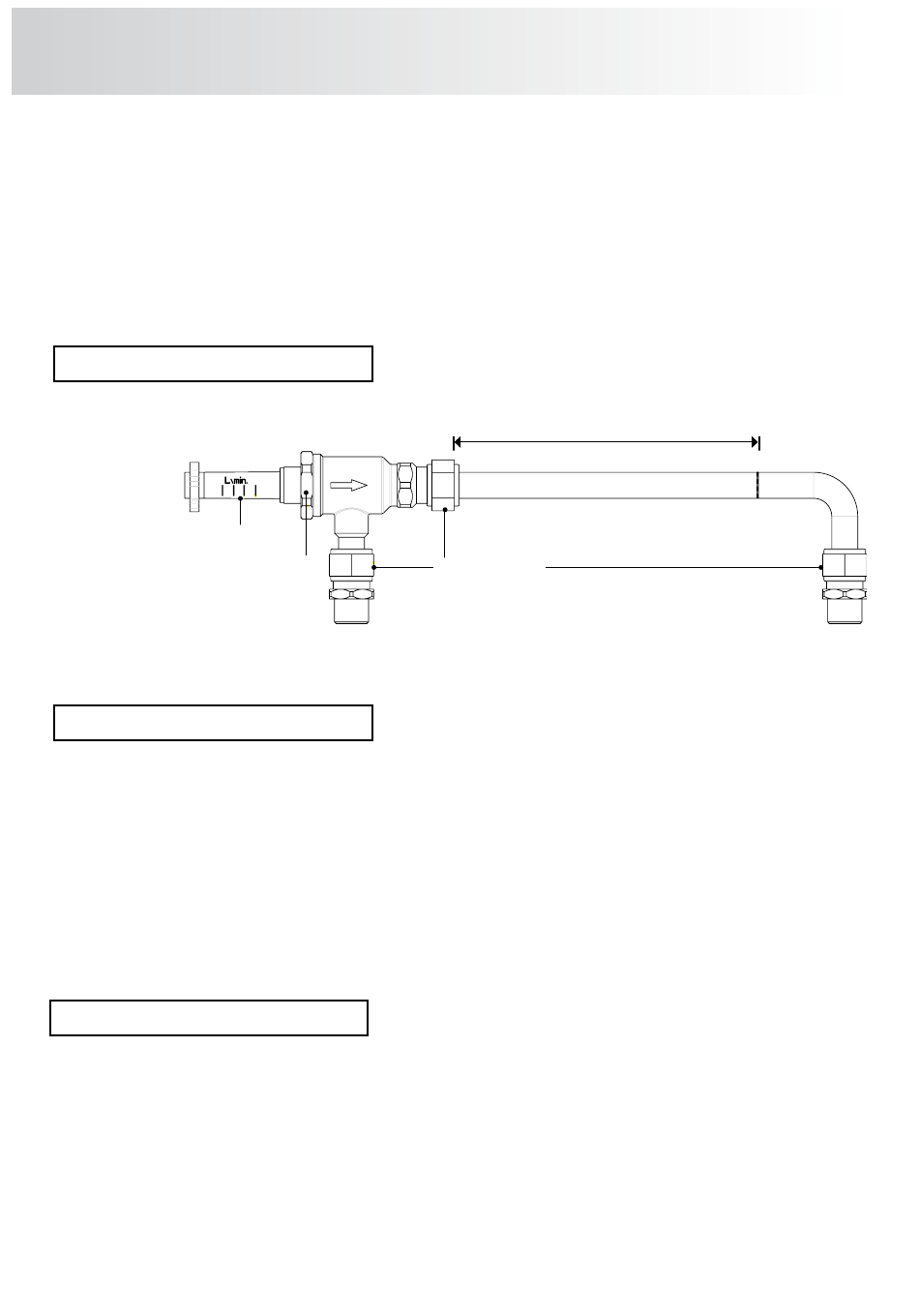

Übersichtsdarstellung
Einstellskala
Durchflussbegrenzer
Abb. 1:
Montage auf 'fillsoft II'
Gelbe Verschraubung der in Flussrichtung liegenden ersten 'fillsoft' - Patrone entfernen (Abb. 2) und die ¼" - Quetschverschrau-
bung mittels Teflonbandes eindichten (Abb. 4). Kunststoffmembran der in Flussrichtung liegenden zweiten Patrone mittels eines
8 mm Bohrers durchbohren (Abb. 2) und die ¼" - Quetschverschraubung mittels Teflonbandes eindichten (Abb. 4).
Achtung!
Das Gewinde hierbei nicht beschädigen, Bohrspäne entfernen.
Kupferrohr der Verschneidearmatur mit der langen Seite in die Quetschverschraubung des Durchflussbegrenzers
(Abb. 1) und beide zusammen in die montierten Quetschverschraubungen auf den 'fillsoft' - Patronen (Abb. 4) stecken. Erst
nach der Entlüftung der 'fillsoft II' fest verschrauben.
Achtung!
Durchflussrichtung beachten (→ Pfeile auf der 'fillsoft II' und dem Durchflussbegrenzer).
Montage auf 'fillsoft I'
Gelbe Verschraubung der 'fillsoft' - Patrone entfernen (Abb. 2) und die ¼" - Quetschverschraubung mittels Teflonbandes ein-
dichten (Abb. 3). Kunststoffmembran mittels eines 8 mm Bohrers durchbohren (Abb. 2) und die ¼" - Quetschverschraubung
mittels Teflonbandes eindichten (Abb. 3).
Achtung!
Das Gewinde hierbei nicht beschädigen, Bohrspäne entfernen.
Kupferrohr der Verschneidearmatur an der Markierung um 131,5 mm (Abb.1) kürzen (z. B. mit einem Rohr-
schneider),
entgraten,
(Abb. 1) und beide zusammen in die montierten Quetschverschraubungen auf der 'fillsoft' - Patrone stecken.
Erst nach der Entlüftung der 'fillsoft I' fest verschrauben.
Achtung!
Durchflussrichtung beachten (→ Pfeile auf der 'fillsoft I' und dem Durchflussbegrenzer).
G ¼
reflex 'FS softmix'
mit
der
gekürzten
Seite
131,5 mm
Klemmverschraubung
in
die
Quetschverschraubung
Schnittkante für 'fillsoft I'
G ¼
des
Durchflussbegrenzers
Werbung
Inhaltszusammenfassung für Reflex FS softmix
- Seite 1 ’FS softmix’ Verschneidevorrichtung Montage- und Betriebsanleitung Stand 09/09 Übersichtsdarstellung 131,5 mm Schnittkante für ’fillsoft I’ Einstellskala Durchflussbegrenzer Klemmverschraubung G ¼ G ¼ Abb. 1: reflex ’FS softmix’ Montage auf ’fillsoft II’ Gelbe Verschraubung der in Flussrichtung liegenden ersten ’fillsoft’ - Patrone entfernen (Abb. 2) und die ¼“ - Quetschverschrau- bung mittels Teflonbandes eindichten (Abb.
- Seite 2 Abb. 4: Montage auf ’fillsoft II’ Einstellung Reflex ’fillsoft I’ bzw. ’fillsoft II’ entsprechend der Montage- und Betriebsanleitung für ’fillsoft’ in Betrieb nehmen. Achtung! Eine Entlüftung der Patronen über die gelbe Verschraubung ist nicht mehr möglich. Die Entlüftung erfolgt über die Quetschverschraubungen der reflex ’FS fillsoft’. Nach vollständiger Entlüftung alle Quetschverschraubungen anziehen und reflex ’fillsoft’...
