Verbinden des Sensors mit dem Raspberry Pi

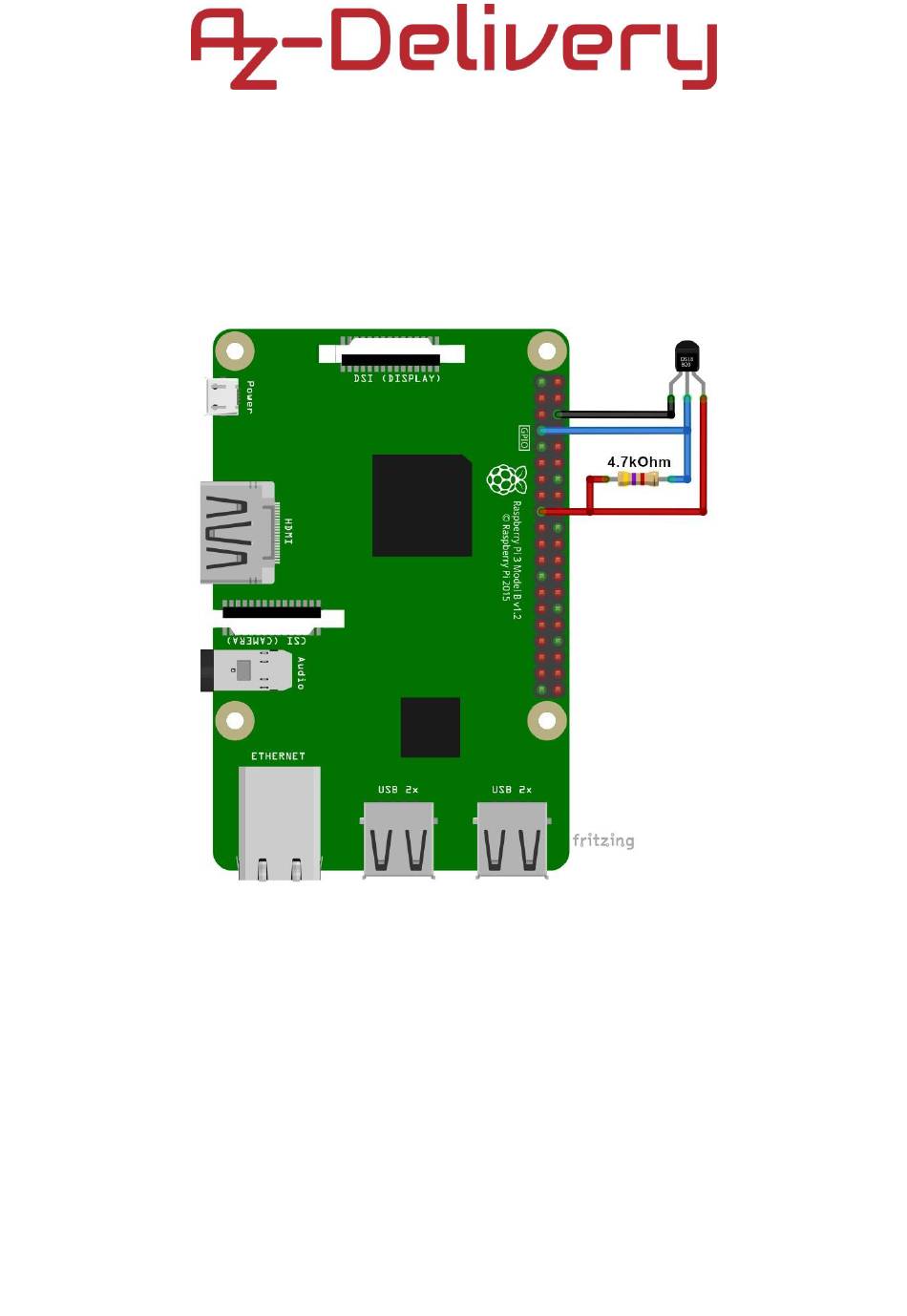

Verbinden Sie den DS18B20-Sensor mit dem Raspberry Pi wie im folgenden
Anschlussplan dargestellt:
DS18B20 pin
GND
DATA
VCC
HINWEIS: Zwischen dem OUT-Pin und dem 3V3-Pin ist ein Pull-up-
Widerstand von 4,7kΩ angeschlossen.
> Raspberry Pi pin
> GND [pin 6]
> GPIO4 [pin 7]
> 3V3 [pin 17]
- 19 -
Schwarzes Kabel
Blaues Kabel
Rotes Kabel
