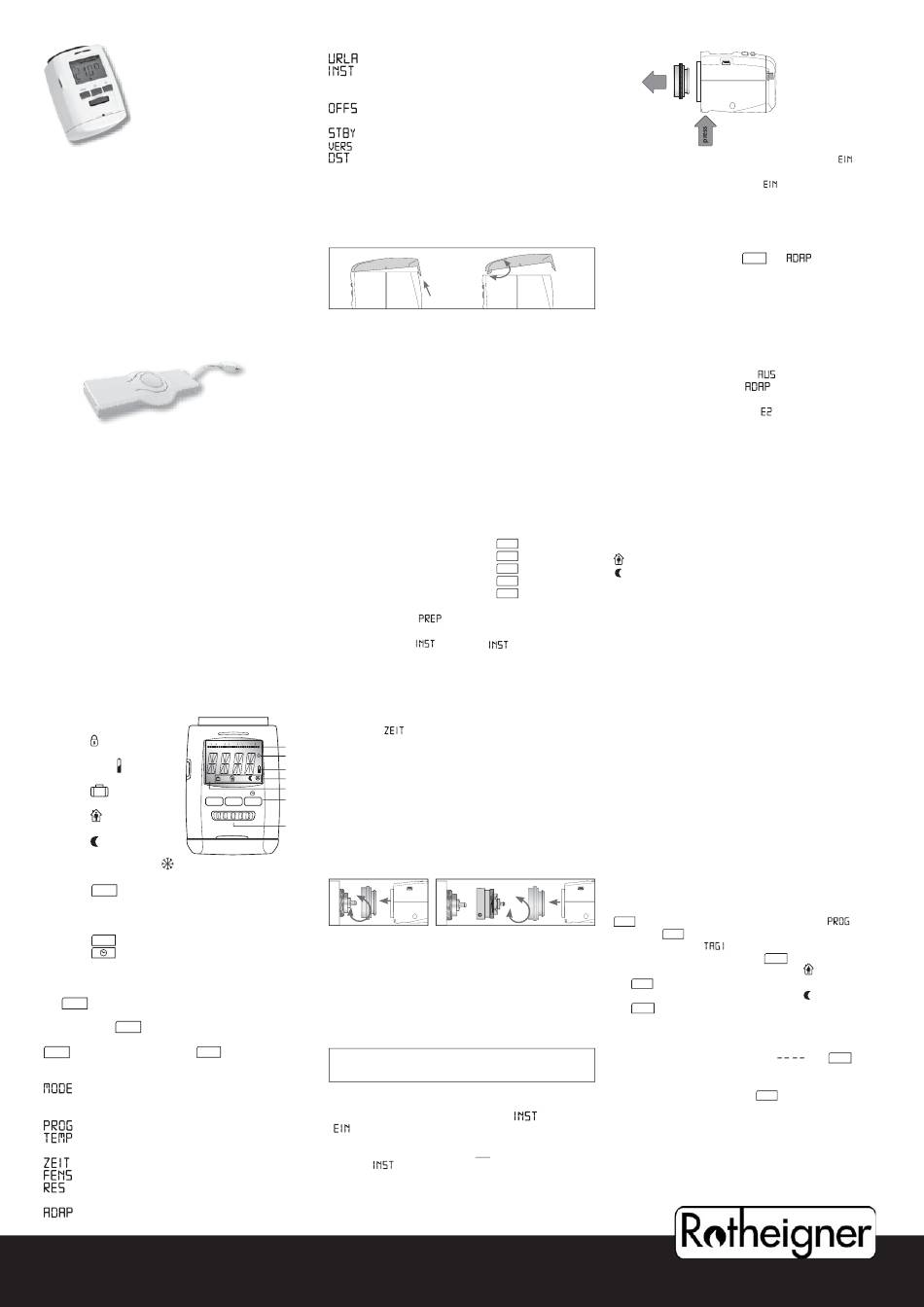

Rotheigner CALOR Bedienungsanleitung Und Garantie

CALOR
Der programmierbarer
Energiespar-Regler
für Heizkörper
Bedienungsanleitung und Garantie
Übrigens...
Kennen Sie schon die Progmatic-Programmiersticks?
Sie können Ihren Energiespar-Regler per Hand einstellen oder
Sie nutzen zum Beispiel den komfortablen Progmatic Blue
Programmierstick, um Ihre individuell eingestellten Heiz- und
Sparzeiten in Sekundenschnelle auf alle Energiespar-Regler
mit Programmier-Port in Ihrem Haus zu übertragen! Laden
Sie sich dazu einfach die neue Europrog App kostenlos auf
Ihr Smartphone oder Tablet! *Progmatic-Programmiersticks
erhalten sie unter: www.eurotronic.org
Bitte lesen Sie vor dem Anbringen des Energiespar-Reglers
die Bedienungsanleitung. Bewahren Sie die Unterlagen
zum Nachschlagen auf und geben Sie diese bei Weitergabe
des Gerätes mit.
Lieferumfang
1 Calor Energiespar-Regler
1 Bedienungsanleitung
1 Kupplungsring
3 Adapter (Danfoss RA, Danfoss RAV, Danfoss RAVL)
Bestimmungsgemäße Verwendung
Mit dem Calor Energiespar-Regler haben Sie einen pro-
grammierbaren Heizkörperregler erworben, der zu einer
Temperaturregelung in geschlossenen Räumen verwendet
werden kann und so zur Reduzierung der Heiz energie
beitragen kann. – Bitte verwenden Sie Calor nur zu diesem
Zweck. Der EUROtronic Programmier-Port ist ausschließ-
lich für unseren PROGmatic Programmierstick bestimmt.
Schließen Sie keinesfalls andere Geräte an!
Bedien- und Anzeigenelemente
1 Heizzeiten
2 Kindersicherung
aktiv
0
Mo Di
3 Batterie
verbraucht
4.a Urlaubsfunktion
AUTO
MANU
aktiv
MENU
4.b Komforttem peratur
aktiv
4.c Spartemperatur
aktiv
4.d Fenster-/Frost-
schutzfunktion aktiv
5 AUTO- oder MANU-Modus aktiv
6.a Taste MENU – führt ins Hauptmenü
(ausgehend von der Standardanzeige);
innerhalb des Menüs führt ein Tastendruck
jeweils eine Menüebene zurück
6.b Taste – Bestätigen von Einstellungen
OK
6.c Taste – Timerfunktion
7 Stellrad
Einstellungsmenü
Mit gelangen Sie in das Einstellungs menü.
MENU
Die verschiedenen Punkte können Sie mit dem Stellrad
auswählen. Mit OK wählen Sie einen Menüpunkt aus,
mit dem Stellrad können die Werte verändert werden.
bestätigt eine Eingabe, mit
OK MENU
wieder eine Menüebene zurück.
Modus wählen
AUTO = automatischer Modus
MANU = manueller Modus
Erstellung des Zeitprogramms
Einstellung der Komfort- und
Spartemperatur
Einstellung von Datum und Uhrzeit
Fensterfunktion
Reset des Gerätes auf
Werkseinstellungen
Start einer neuen Adaptierung zur
Ventilanpassung
Urlaubsfunktion
Installationsfunktion
(Bitte Regler nur in dieser Position
auf den Kupplungsring aufstecken)
Temperaturanpassung an örtliche
Gegebenheiten
Standby-Modus
Version
Sommer- und Winterzeit Umstellung
Batterien einlegen / wechseln
Entfernen Sie den Batteriedeckel, indem Sie den Batterie-
deckel an der markierten Stelle nach oben drücken (1) und
ihn dann aushängen (2).
Setzen Sie dann die Batterien wie abgebildet ein.
Verwenden Sie keine Akkus! Achten Sie auf die
richtige Polarität! Warnhinweis: Batterien niemals wieder
aufl aden, nicht kurzschließen, nicht auseinander nehmen
– Explosionsgefahr! Erschöpfte Batterien umgehend aus
dem Gerät entfernen. Batterien vor starker Erwärmung
schützen – erhöhte Auslaufgefahr! Keine gebrauchten und
neue Batterien zusammen verwenden. Batterie und Gerä-
tekontakte vor dem Einlegen bei Bedarf reinigen. Batteri-
en von Kindern fernhalten, Kontakt mit Haut, Augen und
Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure
die betroffenen Stellen sofort mit reichlich klarem Wasser
spülen und umgehend einen Arzt aufsuchen.
Datum und Uhrzeit einstellen
Bei der Erstinbetriebnahme blinkt nach dem Einlegen der
Batterien die Jahreszahl. Jetzt können Datum und Uhrzeit
eingestellt werden.
Mit Stellrad Jahreszahl einstellen.
Mit Stellrad Monat einstellen.
Mit Stellrad Tag einstellen.
Mit Stellrad Stunde einstellen.
Mit Stellrad Minute einstellen.
– Fertig.
Im Display erscheint
auf, um die Montage zu erleichtern. Sobald Calor montage-
bereit ist, erscheint
Menü auswählbar). Jetzt bitte keine weiteren Tasten
drücken! Gerät auf Kup plungsring aufstecken.
➔ Montage.
Calor stellt automatisch auf Sommer- und Winterzeit um.
Sie können auch zu einem späteren Zeitpunkt über den
Menüpunkt
fährt Calor danach nicht in die Montage-Position.
6 12 18 24 1
Mi Do Fr Sa So
➔
: Bei einem Batteriewechsel bleibt das
2
gespeicherte Zeitprogramm erhalten.
3
4
Überprüfen Sie ggf. die Uhrzeit.
5
OK
6
Montage
Die Montage von Calor ist problemlos auf allen bekannten
7
Ventilunterteilen (siehe Adapterliste) möglich;
ohne Schmutz und Wasserfl ecken, da der Heizwasserkreis
nicht unterbrochen wird.
Ventil – Kupplungsring
1. Alten Thermostatkopf ganz aufdrehen,
Befestigung lösen und vom Ventil abziehen.
2. Wählen Sie ggf. einen passenden Adapter und
montieren Sie ihn auf das Ventil.
3. Drehen Sie den Kupplungsring auf das Ventil bzw.
auf den Adapter.
4. Jetzt setzen Sie Calor auf das Kupplungsstück auf,
bis er hörbar einrastet.
gelangen Sie
Informationen zu den Adaptern fi nden Sie unter dem
Punkt Adapter oder unter: www.eurotronic.org
ACHTUNG: Calor muss kraftlos aufzustecken sein,
achten Sie darauf, dass sich das Gerät in „
„ " Position befi ndet.
➔
Bei späterer Montage bitte vor der Montage im Menü
auf „ " stellen. Ausschließlich in dieser Position
montieren.
(1)
(2)
OK bestätigen.
OK bestätigen.
bestätigen.
OK
bestätigen.
OK
OK bestätigen.
. Der Motor fährt nun vollständig
im Display ( - jederzeit im
Datum und Uhrzeit einstellen. Allerdings
Ventil – Adapter – Kupplungsring
" oder
Demontage
➔
Um Calor zu demontieren stellen Sie auf Pos.
drehen Sie hierzu am Drehrad über die höchste Tem-
peratur von 28 C° hinaus bis im Display erscheint.
Warten Sie kurz und drücken Sie dann auf die Entrie-
gelung um den Klickverschluss zu lösen. Ziehen
Sie Calor dann vom Ventil ab.
Adaptieren
Erstinstallation: Drücken Sie OK , bis
damit Calor mit dem Adaptieren starten kann. Das Gerät
passt sich jetzt dem Hub Ihres Ventilunterteiles an. Hierzu
wird das Ventil nun mehrfach geöffnet und geschlossen,
um die jeweiligen Endpunkte zu erlernen. Dieser Vorgang
kann unter Umständen einige Minuten in Anspruch
nehmen. Nach erfolgreicher Adaption geht Calor in den
Normalbetrieb über.
➔
Sollte eine erneute Adaption notwendig sein, z. B.
wenn Ihr Heizkörper in der -Position nicht kalt
wird, bitte im Menü auf stellen bis die Adaption
erneut beginnt.
➔
Wenn im Display der Fehler erscheint, setzen Sie
Calor auf das Heizkörperventil und nehmen Sie dann
die Batterien kurz heraus, um einen Reset durchzu-
führen.
Grundlegende Betriebsarten
MANU-Modus
Im MANU-Modus regelt Calor auf die per Hand
eingestellte Temperatur.
AUTO-Modus
Calor wechselt im AUTO-Modus entsprechend dem
eingestellten Zeitprogramm zwischen zwei Temperaturen:
Komforttemperatur (Werkseinstellung 21°C)
Spartemperatur (Werkseinstellung 16°C)
Die Heiz- und Sparzeiten können durch das frei einstellbare
Zeitprogramm festgelegt werden. Es können max. 8 Schalt-
punkte (4 Heiz- und 4 Sparzeiten) pro Tag gesetzt werden.
Calor hat werkseitig folgende Vor einstellung:
Heizzeit:
Heizen auf Komforttemperatur
(Werkseinstellung: 1. Heizzeit um 07:00 Uhr)
Sparzeit:
Absenkung auf Spartemperatur
(Werkseinstellung: 1. Sparzeit um 22:00 Uhr)
Heiz- und Sparzeiten einstellen
Mit Calor können Sie pro Tag 4 Heiz- und 4 Sparzeiten
einstellen – für jeden Tag einzeln oder für mehrere Tage im
Block.
TAG1 bis TAG7 stehen für die jeweiligen Wochentage von
Montag bis Sonntag. Zusätzlich werden die entsprechenden
Tage unter dem Balken als Kürzel im Display angezeigt.
Blockbildung:
T1–5 = gleiches Programm Montag bis Freitag
T 1–6 = gleiches Programm Montag bis Samstag
T 1–7 = gleiches Programm Montag bis Sonntag
➔
Bei nicht programmierten Tagen bleiben die
Werkseinstellungen aktiv.
Individuelles Programm einstellen:
drücken. Mit dem Stellrad den Menüpunkt
MENU
anwählen. drücken.
OK
Im Display erscheint für Montag.
Mit Stellrad Tag/Block wählen. Mit
OK
Mit Stellrad Beginn der 1. Heizzeit (Symbol
Mit bestätigen.
OK
Mit Stellrad Beginn der 1. Sparzeit (Symbol ) einstellen.
Mit bestätigen.
OK
Jetzt können Sie ggf. eine 2., 3. und 4. Heiz-/Sparzeit
eingeben.
➔
Wenn Sie keine weitere Heiz-/Sparzeit einstellen möch-
ten, bestätigen Sie die Anzeige „
Im Display erscheint der nächste zu programmierende Tag.
➔
Wenn Sie keinen weiteren Tag einstellen möchten,
verlassen Sie das Menü mit .
MENU
Wenn die Temperatur im Display erscheint,
ist die Programmierung abgeschlossen.
➔
Sie können auch innerhalb von Blöcken einzelne Tage
mit abweichenden Zeiten überschreiben.
,
erscheint,
bestätigen.
)einstellen.
" mit .
OK
