BEDIENUNGSANLEITUNG

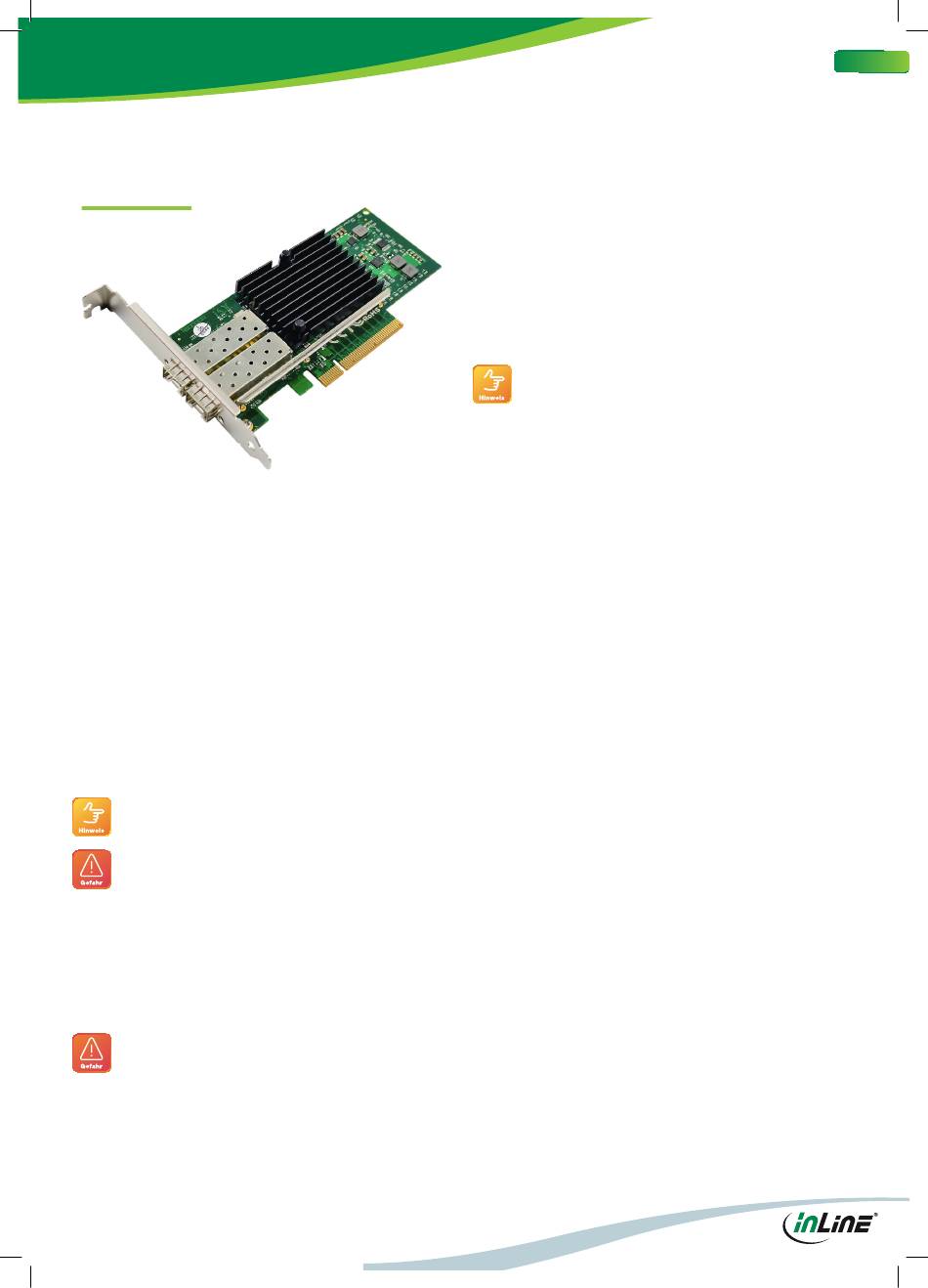

InLine® Dual 10-Gigabit Netzwerkkarte, 2x SFP+, PCIe x8, inkl.
low profi le Slotblech low profi le Slotblech
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 51131A InLine® Dual 10-Gigabit Netzwerkkarte, 2x SFP+, PCIe x8, inkl. low
profi le Slotblech
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Dual 10-Gigabit Netzwerkkarte, PCIe
1x Low-Profi le Slotblech
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Dual 10-Gigabit Netzwerkkarte ist eine Zusatzkarte zum Einstecken
in den Computer.
• Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die PCIe-Netzwerkkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder Bypässen.
EINFÜHRUNG
Diese InLine® Dual 10-Gigabit PCIe-Netzwerkkarte ist ein leistungsstarker Ether-
net LAN Controller für die Verwendung mit einem SFP-Modul.
Sie bietet eine kostengünstige Lösung für die Verbindung mit einem Netzwerk mit
einer Datenübertragungsrate von bis zu 10 Gb/s über ein Glasfaser-Netzwerk.
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCIe-Steckplatz
• Unterstützendes Betriebssystem
• SFP+-Modul mit 850nm oder 1310nm Wellenlänge (optional)
• Glasfaserkabel Multimode 9µm, 50µm oder 62,5µm (optional)
• Alternativ SFP+ DAC Kabel, max. 10m (optional)
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden: www.
inline-info.com/downloadcenter
Bevor Sie die Netzwerkkarte installieren und aktivieren, stellen Sie bitte
sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen Daten
von der Festplatte haben. Der Hersteller ist nicht verantwortlich für die
Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nachlässig-
keit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an Ihren
Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz Intel JL82599EN
• Entspricht PCI Express Revision V2.0
• Entspricht einem einzelnen 10GbE SFP-Anschluss
• Unterstützt 10Gbase-SR, 10GBase-LR, 10GBase-ER, 10GBase-SW, 10GBase-
LW, 10GBase-EW (IEEE 802.3ae)
• Unterstützt Vollduplex-Flusskontrolle (IEEE 802.3x)
• Unterstützt IEEE 802.1Q VLAN-Tagging
• Unterstützt IPv4-, IPv6-Protokolle
• Unterstützt 16KB jumbo frames
• Unterbrechungsdrosselung zur Begrenzung der maximalen Unterbrechungsrate
und zur Verbesserung der CPU-Nutzung
• Unterstützt Microsoft Windows 7 oder neuer, Server 2008 oder neuer, Linux
Kernel 2.6.x oder neuer
• Unterstützt receive side scaling (RSS)
• Unterstützt Prüfsummenauslagerung
• Unterstützung für Gerätewarteschlangen virtueller Maschinen
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCIe-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie das System mit dem Netzwerk, indem Sie ein kompatibles
SFP+-Modul oder SFP+ DAC-Kabel (beides nicht im Lieferumfang enthalten) in
den Steckplatz der Netzwerkkarte und ein Glasfaserkabel (nicht im Lieferum-
fang enthalten) in das SFP-Modul stecken
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
