AV Weibel W-HL200 Einbauanleitung
Quicklinks
AV Weibel AG
Technik für Bild & Ton
Projektorlifte

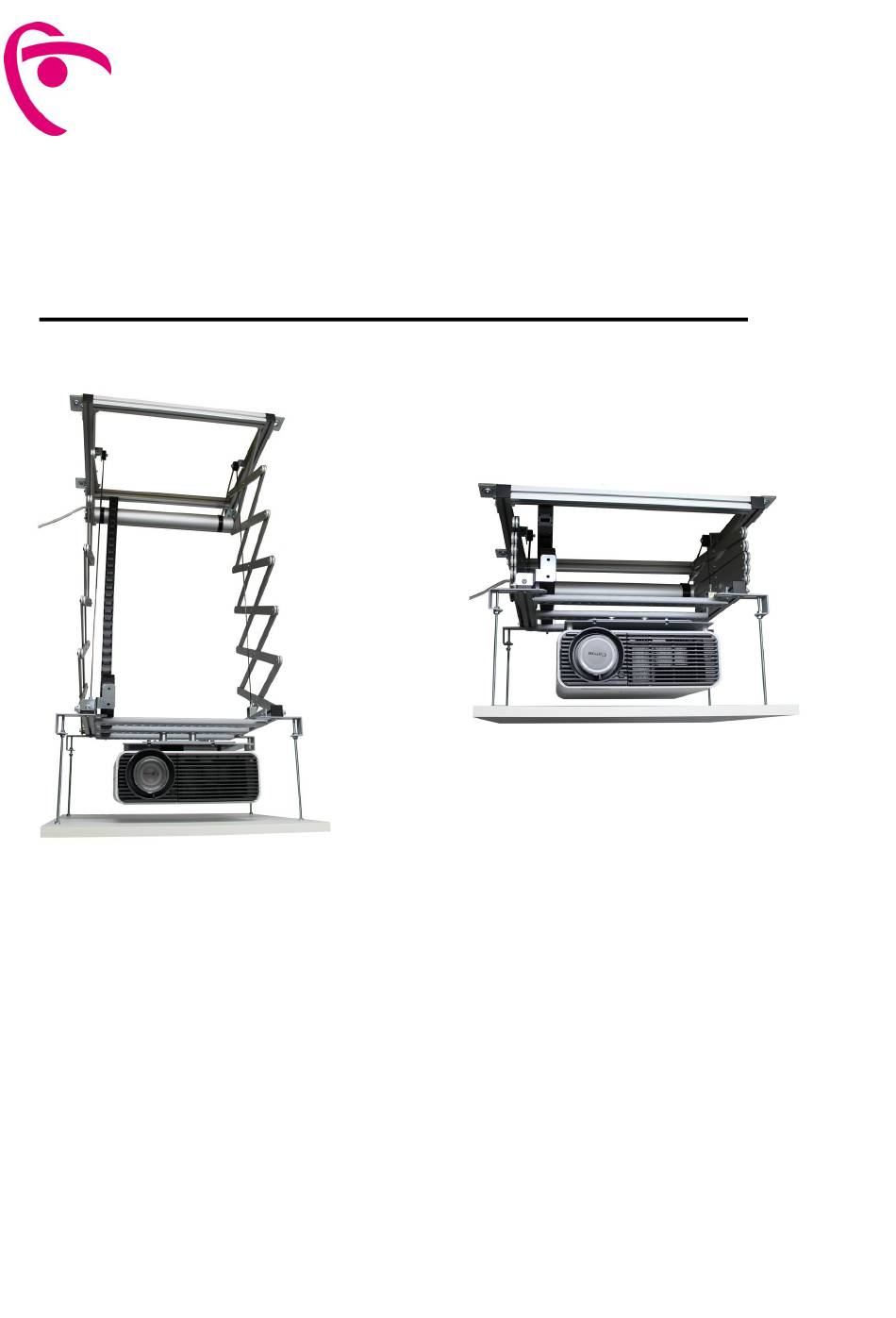

Einbauanleitung Weibel Scherenlift W-HL200
Sie haben sich für ein erstklassiges Produkt entschieden. Da es sich dabei um einen Förderaufzug handelt, der
strengen Sicherheitsvorschriften unterliegt, helfen wir Ihnen mit dieser detaillierten Montageanleitung zum
korrekten Montieren.
Die Zeit zum Durchlesen lohnt sich auf jeden Fall.
Warnung
Am laufenden Lift darf niemals mit Händen oder andern Körperteilen hantiert werden.
Besonders gefährliche Stellen wie zwischen den Scheren, zwischen fahrenden Teilen oder zwischen fahrendem
Deckenelement und Decke sind unbedingt zu meiden. Das Arbeiten an einem fahrenden Lift ist strikte
verboten. Netzstecker ausziehen, wenn am Lift gearbeitet wird. Bitte beachten Sie auch die Anhängelast
des Lifts.
Holzhäusernstrasse 33
Postfach 443
CH-6313 Menzingen
MWST Nr.: 591092
Qualitäts-Produkt
Tel.: +41 (0)41 755 17 65
Fax.: +41 (0)41 755 17 45
info@avweibel.ch
www.avweibel.ch
http://shop.avweibel.ch
1
Verwandte Anleitungen für AV Weibel W-HL200
Inhaltszusammenfassung für AV Weibel W-HL200
- Seite 1 MWST Nr.: 591092 www.avweibel.ch http://shop.avweibel.ch Qualitäts-Produkt Einbauanleitung Weibel Scherenlift W-HL200 Sie haben sich für ein erstklassiges Produkt entschieden. Da es sich dabei um einen Förderaufzug handelt, der strengen Sicherheitsvorschriften unterliegt, helfen wir Ihnen mit dieser detaillierten Montageanleitung zum korrekten Montieren.
-
Seite 2: Lieferumfang
Installation nur durch Fachpersonal! - Der Deckenlift W-HL200 darf nur im Innenbereich installiert und genutzt werden. - Verbinden Sie niemals den Auf-/Ab-Schalter mit mehr als einem Gerät. - Trennen Sie den 230 Volt Anschluss für Wartungsarbeiten. - Wenn der Scherenlift über Relais angesteuert wird, muss dass Steuerungs-System so programmiert sein, dass zwischen dem Auf- / Ab- Befehl Minimum eine Sekunde keine Spannung anliegt. - Seite 3 Montageanleitung Nutzen Sie die Schrauben “F” und die Unterlagscheiben um die L-Winkel an den Lift zu schrauben, wie in den Bildern 1A, 1B und 1C abgebildet: BILD 1B BILD 1A BILD 1C Montieren Sie den Lift an der Decke und nutzen Sie gemäss Beschaffenheit der Decke taugliche Schrauben (nicht im Lieferumfang).
- Seite 4 Ist die Schnellwechsel-Neigehalterung am Lift montiert, kann der Projektor mit den mitgelieferten Schrauben „P“ und den Nylondistanzhaltern „P“ auf der Beamerplatte montiert werden. Nach erfolgter Montage kann die Beamerplatte inkl. Projektor in die vormontierte Schnellwechsel-Neigehalterung eingefahren und mit der schwarzen Rändelmutter gesichert werden (Bilder 3A und 3B).
- Seite 5 Anschliessen des Liftes Bevor der Lift zum ersten Mal gefahren wird, sollte dieser mit 2 Kg Gewicht belastet werden. So werden die Scheren etwas gelöst, falls sie vom Transport her zu fest zusammengedrückt sind. Verbinden Sie nun den Lift mit Ihrer Stromversorgung wie in der Abbildung (Bild 5A). BILD 5A Einstellen des oberen und unteren Endpunktes Im nächsten Schritt legen Sie den oberen Endpunkt (Lift geschlossen) und den unteren Endpunkt (Projektion)
- Seite 6 Nachjustieren der Sicherheitsschrauben Der Deckenlift W-HL200 ist mit 2 zusätzlichen Sicherheitsschrauben ausgestattet. Diese verhindern ein Ausfahren des Liftes über den Endpunkt hinaus, im Falle einer Störung des Zugsystems und / oder einer Beschädigung der Stahlseile. Sollte der untere Endabschaltpunkt verändert worden sein, setzen Sie die Sicherheitsschrauben an die richtige Position und fahren wie folgt fort: 1.
- Seite 7 Kabelmanagement Die Signal- und Stromkabel sollten im Kabelmanagement-System geführt werden. Der W-HL200 wird standardmässig mit einer Kabelraupe ausgeliefert. Sobald Sie die Signal- und Stromkabel in der Kabelraupe verlegt haben, überprüfen Sie sorgfältig, dass die Führungen „L-Profile“ auf der Vorder- und Rückseite des Alu- Profils gut positioniert sind.
-
Seite 8: Technische Spezifikationen
Technische Spezifikationen Stromversorgung: 230 V 50 Hz Maximaler Leistungsverbrauch: 184 W Kraft: 20 Nm Motorgeschwindigkeit: 17 Rpm Abmessungen Lift geschlossen (ohne Projektor + Halterung): 655 x 554 x 255 mm (B x T x H) Abmessungen Lift offen (ohne Projektor + Halterung): 655 x 554 x 1980 mm (B x T x H) Maximale Anhängelast: 25 Kg... -
Seite 9: Technische Zeichnungen
Technische Zeichnungen Geschlossener Lift: Seitenansicht Geschlossener Lift: Rückansicht Offener Lift: Rückansicht Offener Lift: Seitenansicht Geschlossener Lift: Frontansicht Alle angegebenen Masse sind in mm...
