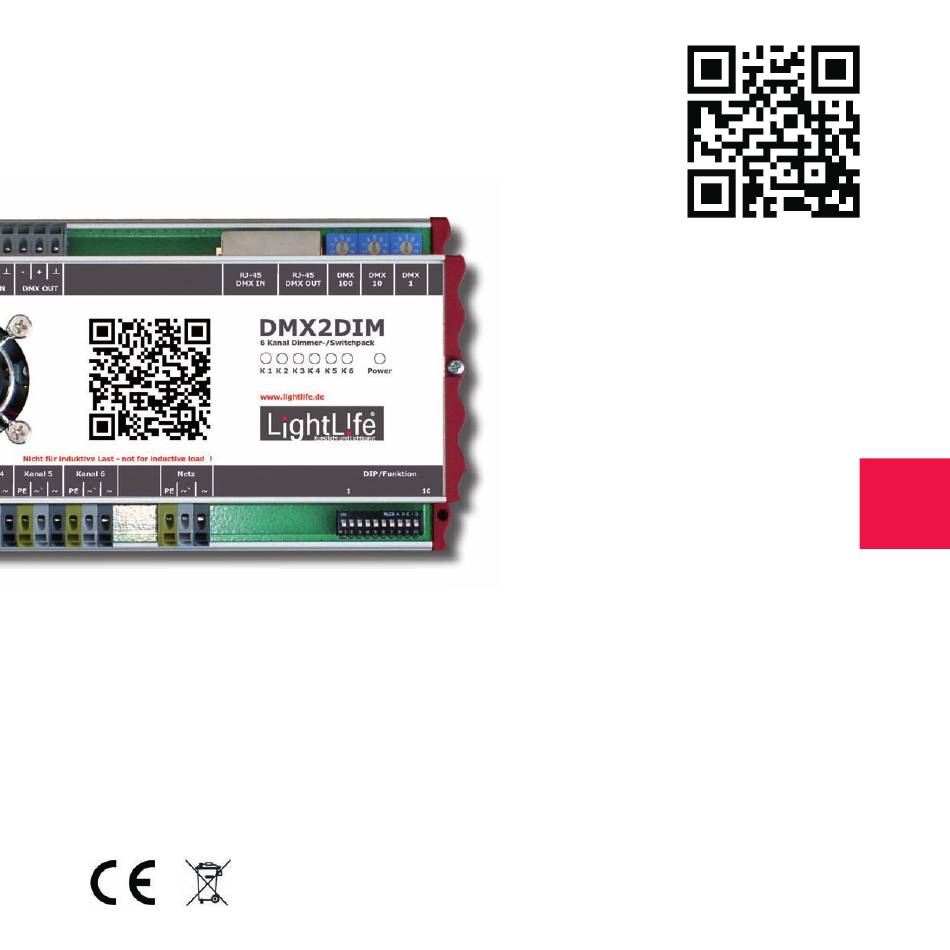

- Seite 1 Bedienungsanleitung DMX2DIM DMX 512/1990 steuerbarer 6-Kanal Phasenabschnittsdimmer für ohmsche kapazitive Lasten (6 x 300 VA) Art.-Nr.: 10001099 © LightLife Gesellschaft für audiovisuelle Erlebnisse mbH...
- Seite 2 Der Hauptstromkreis des Dimmers verfügt über keine eigene Sicherung. Er darf nur mit einer externen Sicherung betrieben werden. Es ist ein Sicherungsautomat mit max. 16 A (Charakteristik B) vorzuschalten. LightLife Gesellschaft für audiovisuelle Erlebnisse mbH Robert-Perthel-Straße 50739 Köln Tel. +49 (0) 221 – 977 654 Fax +49 (0) 221 –...
- Seite 3 Danke! Vielen Dank, dass Sie sich für ein Produkt aus dem Haus LightLife entschieden haben. Wir freuen uns über das entgegengebrachte Vertrauen und wünschen Ihnen bereits zum jetzigen Zeitpunkt eine erfolgreiche Installation. QR-Code modifizieren Werkseitig wird der DMX2DIM mit einem...
- Seite 4 Jumper für Abschluss- DMX IN/DMX OUT widerstand (120 Ohm) (Klemme) Steuerkreise (Klemme) Kanal 1 bis 6...
- Seite 5 Geräteübersicht DMX IN/DMX Codierschalter OUT (RJ45) Startadresse Spannungsversorgung Codierschalter (Basisfunktionen)
- Seite 6 1 Stück DMX2DIM Dimmer 1 Stück Bedienungsanleitung Allgemeine Beschreibung Der LightLife DMX2DIM Dimmer ist ein kompakter 6-Kanal Dimmer zur Hutschienenmontage. Die Abmessungen erlauben den Einbau auf 12 TE in ein Verteilerfeld. Um eine ausreichende Belüftung zu ermöglichen, muss gegebenenfalls die Abdeckung des Verteilergehäuses angepasst werden.
- Seite 7 Das Produkt DMX2DIM darf nicht verändert oder modifi ziert werden. Montage Planen Sie den Einbau des DMX2DIM nach den Bestimmungen der gültigen Normen und Vorschriften. Beachten Sie zusätzlich die Hinweise dieser Bedienungsanleitung. Die Montage und Inbetriebnahme darf nur durch Sachkundige erfolgen.
- Seite 8 DIP-Switch Einstellungen Kanal 1 schaltet Kanal 2 schaltet Kanal 3 schaltet Kanal 4 schaltet Kanal 5 schaltet ab DMX-Wert ab DMX-Wert ab DMX-Wert ab DMX-Wert ab DMX-Wert Kanal 1 dimmt Kanal 2 dimmt Kanal 3 dimmt Kanal 4 dimmt Kanal 5 dimmt zwischen DMX- zwischen DMX-...
- Seite 9 Kanal 6 schaltet 3 Kanäle je 600 Dimmkurve Autofrequenz 60 Hz ab DMX-Wert Watt Kanal 6 dimmt 6 Kanäle je 300 Dimmkurve Festfrequenz 50 Hz zwischen DMX- Watt Wert 0-255 DIP-Switch Autofrequenz. Der Dimmer ermittelt die Netzfrequenz eigenständig. Dazu wird die Dauer von 50 Netz-Halbwellen gemessen und gemittelt.
- Seite 10 DMX-Adressierung Manuelle Adressierung Über drei dezimal Drehkodierschalter kann die DMX-Adresse des Dimmers eingestellt werden. Die Startadresse wird dezimal eingestellt. Die Einstellung „1“, „5“, „3“ bedeutet Startadresse 153. Befi nden sich alle Drehkodierschalter auf der Position 0, befi ndet der Dimmer sich im Modus Auto-Addressing.
- Seite 11 Der Vorteil bei „Auto-Addressing“ ist, dass man sich keine Gedanken um die korrekte Adresseinstellung machen muss. Jedes „Auto-Addressing“ fähige DMX-Gerät fi ltert die für sich ersten sichtbaren DMX-Kanäle aus und ordnet sie den eigenen Kanälen zu. Gleichzeitig sind diese Kanäle für das nachfolgende Gerät ausgeblendet und somit nicht sichtbar. Wichtig ist, dass alle angeschlossenen Geräte auf „Auto-Addressing“...
- Seite 12 Auswahl der Dimmkurven Dimmkurve 1 Einstellung der Dimmkurve für alle Regelkreise über DIP-Schalter 8. Position OFF. Dimmkurve 2 Einstellung der Dimmkurve für alle Regelkreise über DIP-Schalter 8. Position...
- Seite 13 Sonstiges und Fehlerdiagnose Einschalttest Mit jeder Inbetriebnahme des DMX2DIM führt das Gerät einen Selbsttest durch. So läuft zum Beispiel kurz der Lüfter an, um dessen Funktionsfähigkeit prüfen zu können. Jedem Kanal ist eine zweifarbige LED (grün/rot) zugeordnet. Die grüne LED zeigt quantitativ den Zustand des Kanals in Abhängigkeit des DMX-Wertes an.
- Seite 14 RJ-45 RJ-45 DMX IN DMX OUT DMX IN DMX OUT DMX2DIM 6 Kanal Dimmer-/Switchpack K 1 K 2 K 3 K 4 K 5 K 6 Power www.lightlife.de AC 230V 50/60 Hz, max. 6 x 300 VA Nicht für induktive Last - not for inductive load !
- Seite 15 RJ-45 RJ-45 DMX IN DMX OUT DMX IN DMX OUT DMX2DIM 6 Kanal Dimmer-/Switchpack K 1 K 2 K 3 K 4 K 5 K 6 Power www.lightlife.de AC 230V 50/60 Hz, max. 6 x 300 VA Nicht für induktive Last - not for inductive load !
