Techno Line WL 1025 Bedienungsanleitung
Verwandte Anleitungen für Techno Line WL 1025
Inhaltszusammenfassung für Techno Line WL 1025

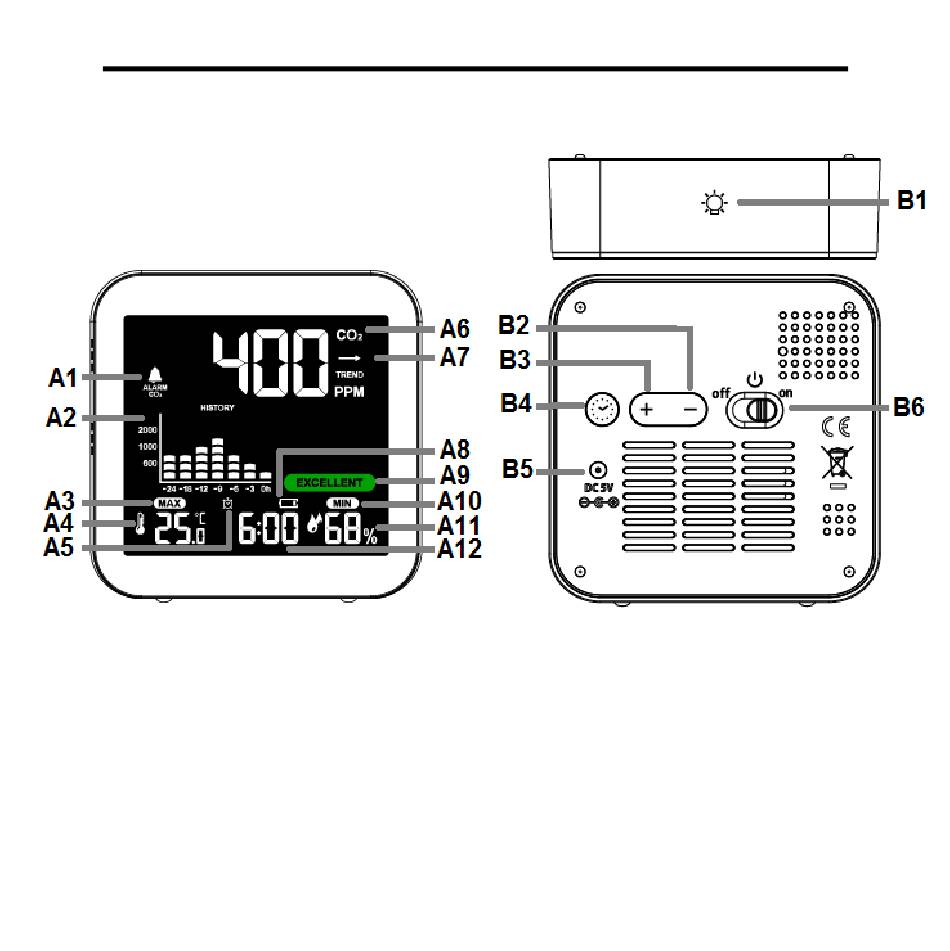

- Seite 1 WL 1025 – Bedienungsanleitung Übersicht A – Anzeige A7 – CO2- A1- CO2-Konzentrationsalarm Konzentrationstrend A8 – Niedrigstromanzeige A2 - 24-Stunden-CO2-Historie A9 – Farbige CO2- A3 - Symbol für Maximalwerte Beurteilung A4 – Temperatur A10 – Symbol für Minimalwerte...
- Seite 2 A5 – Alarmsymbol A11 – Luftfeuchtigkeit A6 – CO2-Konzentration A12 – Uhrzeit B – Gehäuse und Tasten B1 – “LIGHT ( )” Taste B4 – “TIME ( )” Taste B2 – “-” Taste B5 – DC-Netzanschluss B3 – “+” Taste B6 –...
- Seite 3 Verwendung mit USB-Kabel Verwenden Sie nur den mitgelieferten USB-Adapter, um ein mit Strom versorgtes Gerät mit dem WL 1025 zu verbinden. Oder verwenden Sie einen handelsüblichen DC 5,0V/1A USB-Adapter (nicht im Lieferumfang enthalten), um das USB-Adapterkabel mit einer Haushaltssteckdose zu verbinden.
- Seite 4 CO2-Werte und Anzeigen aktualisiert und angezeigt. Stellen Sie den WL 1025 sicher auf eine ebene Fläche mit ausreichend freiem Raum zu allen Seiten. Auf diese Weise ist sichergestellt, dass der CO2-Sensor und der Thermo- Hygro-Sensor innerhalb des WL 1025 die besten Ergebnisse erzielen.
- Seite 5 Stunden Zeit- und Alarmeinstellung Halten Sie im normalen Anzeigemodus die " " Taste für 3 Sekunden gedrückt, um in den Einstellmodus zu gelangen. Drücken Sie die "+" oder "-" Taste, um die Einstellung anzupassen, und drücken Sie die " "...
- Seite 6 Drücken Sie die “ " Taste, um den Alarm ein- oder auszuschalten. Das Alarmsymbol wird so lange angezeigt, wie der Alarm eingeschaltet ist. Alarm und Schlummerfunktion: Wenn der Alarm ertönt, blinkt das Alarmsymbol. Drücken Sie die " " Taste, um den Schlummeralarm zu aktivieren (das Alarmsymbol blinkt weiterhin auf der LCD-Anzeige und der Alarm ertönt nach 5 Minuten erneut) oder eine beliebige andere Taste, um den Alarm zu stoppen und er...
- Seite 7 Maximumale / minimale Temperatur & Luftfeuchtigkeit Drücken Sie im normalen Anzeigemodus die "+" Taste, um die maximalen und minimalen Werte von Temperatur, Luftfeuchtigkeit und CO2 anzuzeigen. MAX wird angezeigt, wenn die Maximalwerte angezeigt werden, und MIN wird angezeigt, wenn die Minimalwerte angezeigt werden. ...
- Seite 8 Stunde 100 ppm nicht überschreitet, zeigt der Pfeil diagonal. Die Diagonalfrequenz der Messung der Kohlendioxid- konzentration beträgt 5 Sekunden. Die aktuelle CO2-Konzentrationswert wird über vier Symbole dargestellt: EXCELLENT (Exzellent): 400~600 ppm; GOOD (Gut): 601 ~ 1000 ppm; MEDIUM (Mittel)I: 1001 ~ 1500 ppm; POOR (Schlecht): 1501~2000 ppm;...
- Seite 9 Die durchschnittliche CO2-Konzentration über 24 Stunden wird kurz in einem Balkendiagramm dargestellt: -24h, -18h, -12h, -9h, -6h, -3h, -0h. Kalibrierung von CO2: Der Sensor hat eine automatische Kalibrierung und kann daher sofort eingesetzt werden. Diese Nutzungsvariante wird empfohlen. Eine manuelle Kalibrierung ist möglich. Manuelle Kalibrierungsfunktion: ...
- Seite 10 Halten Sie die "-" Taste für 2 Sekunden gedrückt, um die Alarmeinstellung für die CO2-Konzentration aufzurufen. Der Wert der CO2-Konzentration blinkt. Drücken Sie die "+" oder die "-" Taste, um den gewünschten Wert einzustellen. Drücken Sie " ", um zu bestätigen und den Einstellmodus zu verlassen.
- Seite 11 Gründen kann es beim Kohlendioxidsensor zu einen Nullpunktdrift kommen und die Erkennungsgenauigkeit verringert sich. Durch den eingebauten automatischen Kalibrierungsalgorithmus wird der Drift des Sensors korrigiert. Etwa 48 Stunden nach dem Sensorstart werden innerhalb von 48 Stunden die niedrigsten Kohlendioxid- Konzentrationswerte gespeichert, um den Grundwert der atmosphärischen Kohlendioxid-Konzentration im Freien (ca.
- Seite 12 Stufen (hoch - mittel - niedrig - aus). Niedrigstromanzeige: Die Niedrigstromanzeige " " wird angezeigt, wenn der Akku des WL 1025 eine niedrige Batteriespannung hat. Das Gerät schaltet die Hintergrundbeleuchtung, die Kohlendioxid-Erkennungsfunktion usw. aus, um den kontinuierlichen Betrieb der Zeitfunktion zu gewährleisten.
- Seite 13 WL 1025 sollte nicht über einen längeren Zeitraum in einer verschmutzten Umgebung aufgestellt werden (z. B.: versiegelten Räumen, kontaminierte Umgebungen). Bevor der WL 1025 verwendet wird, sollte er für mehr als 1 Stunde in eine gut belüftete Umgebung gebracht werden, um genaue Messwerte zu gewährleisten. Fehlerbehebung: ...
- Seite 14 Konformitätserklärung Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665410258 Technische Daten Luftfeuchtigkeits-Messbereich: 1%~99% Luftfeuchtigkeits-Auflösung: 1% Temperatur-Messbereich: -9.9~50°C, niedriger als -9,9°C zeigt LL an, höher als 50°C zeigt HH an. Temperaturauflösung: 0.1°C CO2-Erkennungsbereich: 400-5000 PPM. Stromversorgung: DC 5.0V 600mA USB-cable Vorsichtsmaßnahmen Dieses Gerät ist für den Gebrauch in Innenräumen gedacht.
- Seite 15 Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen.
