Creative SB1500 Bedienungsanleitung Seite 11

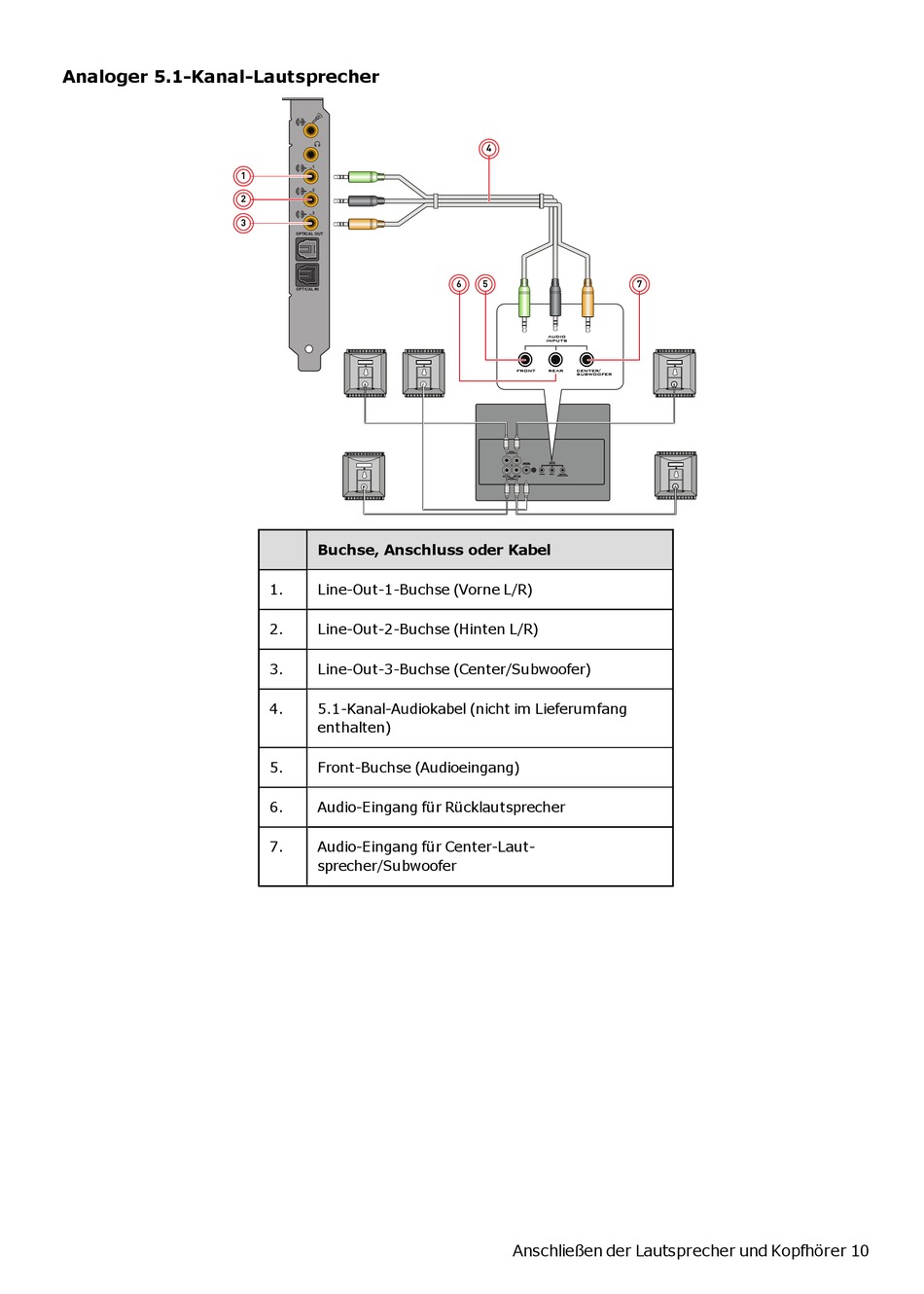

Analoger 5.1-Kanal-Lautsprecher
1
2
3
Buchse, Anschluss oder Kabel
1. Line-Out-1-Buchse (Vorne L/R)
2. Line-Out-2-Buchse (Hinten L/R)
3. Line-Out-3-Buchse (Center/Subwoofer)
4. 5.1-Kanal-Audiokabel (nicht im Lieferumfang
enthalten)
5. Front-Buchse (Audioeingang)
6. Audio-Eingang für Rücklautsprecher
7. Audio-Eingang für Center-Laut-
sprecher/Subwoofer
4
6 5
audio
inputs
front rear center/
subwoofer
front
speakers
audio
center
inputs
speaker
front rear center/
subwoofer
rear
speakers
Anschließen der Lautsprecher und Kopfhörer 10
7
