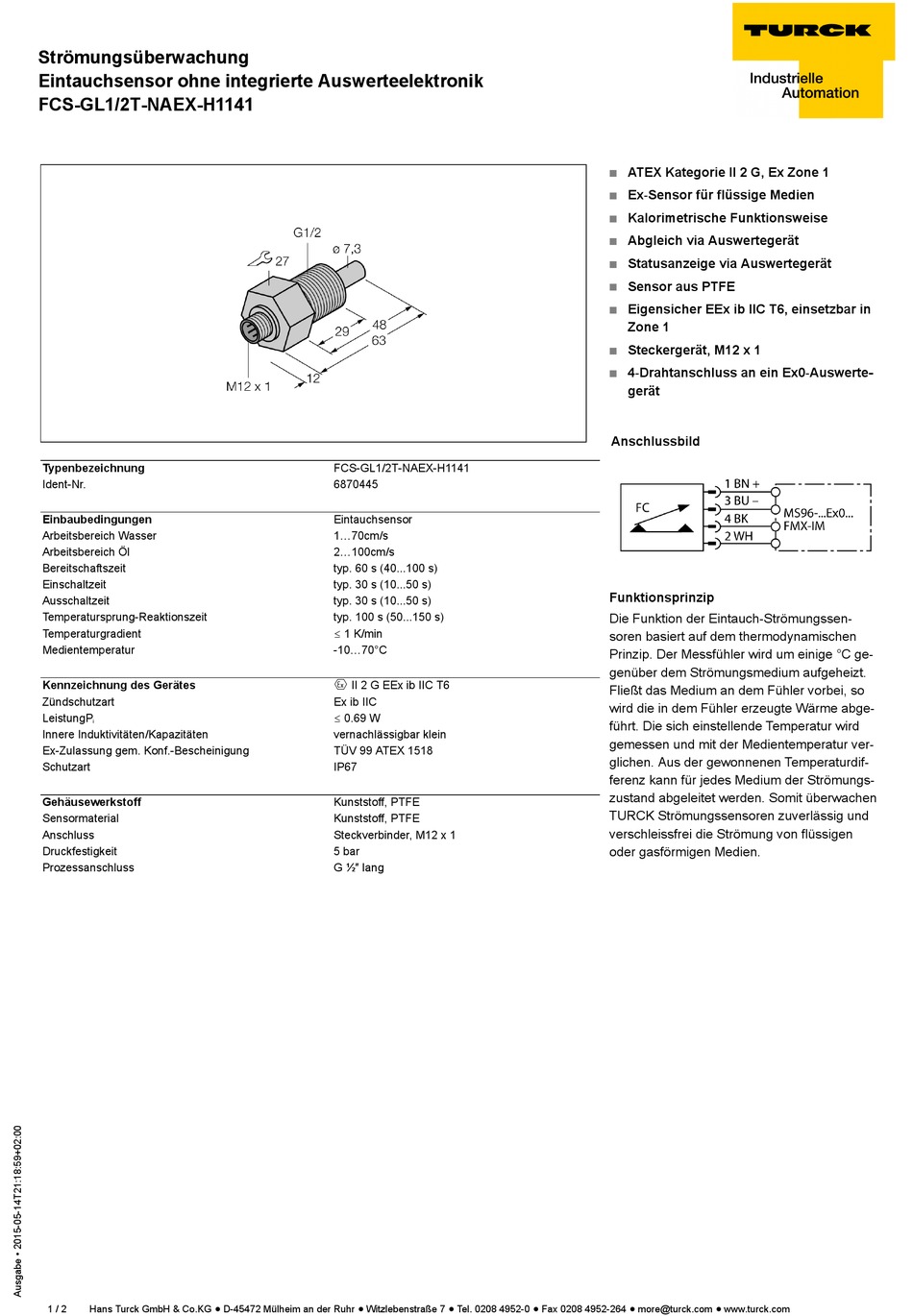

turck 6870445 Kurzanleitung

Strömungsüberwachung
Eintauchsensor ohne integrierte Auswerteelektronik
FCS-GL1/2T-NAEX-H1141
Typenbezeichnung
Ident-Nr.
Einbaubedingungen
Arbeitsbereich Wasser
Arbeitsbereich Öl
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Kennzeichnung des Gerätes
Zündschutzart
LeistungP
i
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung
Schutzart
Gehäusewerkstoff
Sensormaterial
Anschluss
Druckfestigkeit
Prozessanschluss
1 / 2 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
FCS-GL1/2T-NAEX-H1141
6870445
Eintauchsensor
1...70cm/s
2...100cm/s
typ. 60 s (40...100 s)
typ. 30 s (10...50 s)
typ. 30 s (10...50 s)
typ. 100 s (50...150 s)
ð 1 K/min
-10...70°C
É II 2 G EEx ib IIC T6
Ex ib IIC
ð 0.69 W
vernachlässigbar klein
TÜV 99 ATEX 1518
IP67
Kunststoff, PTFE
Kunststoff, PTFE
Steckverbinder, M12 x 1
5 bar
G ½" lang
ATEX Kategorie II 2 G, Ex Zone 1
Ex-Sensor für flüssige Medien
Kalorimetrische Funktionsweise
Abgleich via Auswertegerät
Statusanzeige via Auswertegerät
Sensor aus PTFE
Eigensicher EEx ib IIC T6, einsetzbar in
Zone 1
Steckergerät, M12 x 1
4-Drahtanschluss an ein Ex0-Auswerte-
gerät
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch-Strömungssen-
soren basiert auf dem thermodynamischen
Prinzip. Der Messfühler wird um einige °C ge-
genüber dem Strömungsmedium aufgeheizt.
Fließt das Medium an dem Fühler vorbei, so
wird die in dem Fühler erzeugte Wärme abge-
führt. Die sich einstellende Temperatur wird
gemessen und mit der Medientemperatur ver-
glichen. Aus der gewonnenen Temperaturdif-
ferenz kann für jedes Medium der Strömungs-
zustand abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen
oder gasförmigen Medien.
