BEDIENUNGSANLEITUNG
InLine® Schnittstellenkarte, 1x 25pol parallel + 2x 9pol seriell, PCIe
ALLGEMEINE INFORMATIONEN
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 76624C InLine® Schnittstellenkarte, 1x 25pol parallel + 2x 9pol seriell, PCIe
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: Februar 2024
LIEFERUMFANG
• 1x InLine® Schnittstellenkarte, 1x 25pol parallel + 2x 9pol seriell, PCIe
• 1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren
Verständnis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die PCI-Express E/A Karte verwendet den neuesten PCI-Express Schnittstellen-
standard für Erweiterungsbusse, der es ihr ermöglicht, in jedem PCI-Express-fä-
higen Desktop-PC installiert zu werden. Die meisten der neuesten Motherboards
haben keine der älteren seriellen oder parallelen Ports mehr. Durch Nutzung dieser
Karte kann der Endanwender seinem Computer serielle und parallele Ports zum
Anschluss entsprechender Geräte hinzufügen. Die PCI-Express E/A Karte bietet
eine Performance mit unübertroffenen Datenübertragungsraten und ist somit auch
ideal für industrielle Anwendungen.
Allgemeine Warnhinweise
• Öffnen Sie das Gehäuse nicht für die Installation, bevor die Stromquelle ab-
gezogen ist.
• Vor Staub und Feuchtigkeit schützen.
Wenn das Computergehäuse geöffnet ist, können spannungsführende Tei-
le berührt werden, es besteht die Gefahr eines Stromschalgs und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne eines vorhersehbaren Miss-
brauchs gilt Folgendes:
• Installieren Sie die PCI-Express-Karte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder
Bypässen.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Erfüllt die PCI-Express Basis Spezifi kation (Revision 1.0a) voll
• Single-Lane (1x) PCI-Express mit einem Datendurchsatz von bis zu 2,5 Gb/s
• Mehrere Karten in einem PC möglich
• Unterstützte Betriebssysteme: Windows 2000, XP 32/64 Bit, Server 2003, Vista
32/64 Bit, Linux, Mac OS und DOS
Serieller Port (RS-232)
• Kompatibel zu den Industriestandards 16C450 / 16C550 UART
• On-chip 256 Byte tiefer FIFO Sende-/Empfangs- Puffer für jeden Port
• Datentransferraten bis zu 250 Kb/s auf jedem Port (Spezielle Versionen können
bis zu 1Mb/s unterstützen)
• Unterstützt Hard- und Software Flusskontrolle
• Unterstützt 5,6,7 und 8 Bit serielles Format
• Unterstützt gerade, ungerade, keine, space und mark Parität
• Unterstützt 1 oder 2 Stoppbit Betrieb
Parallel-Port
• IEEE1284 kompatibler Parallel-Port
• Unterstützt die Modi: SPP, PS2, EPP & ECP
1
• Schnelle Übertragungsraten bis zu 1,5Mb/s
• Chipsatz: ASIX/Moschip MCS9901CV-CC
• Benötigt 2 Slotblecheinschübe
Bevor Sie die Schnittstellenkarte installieren und aktivieren, stellen Sie
bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen
Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich
für die Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nach-
lässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an
Ihren Händler.
HARDWARE-INSTALLATION

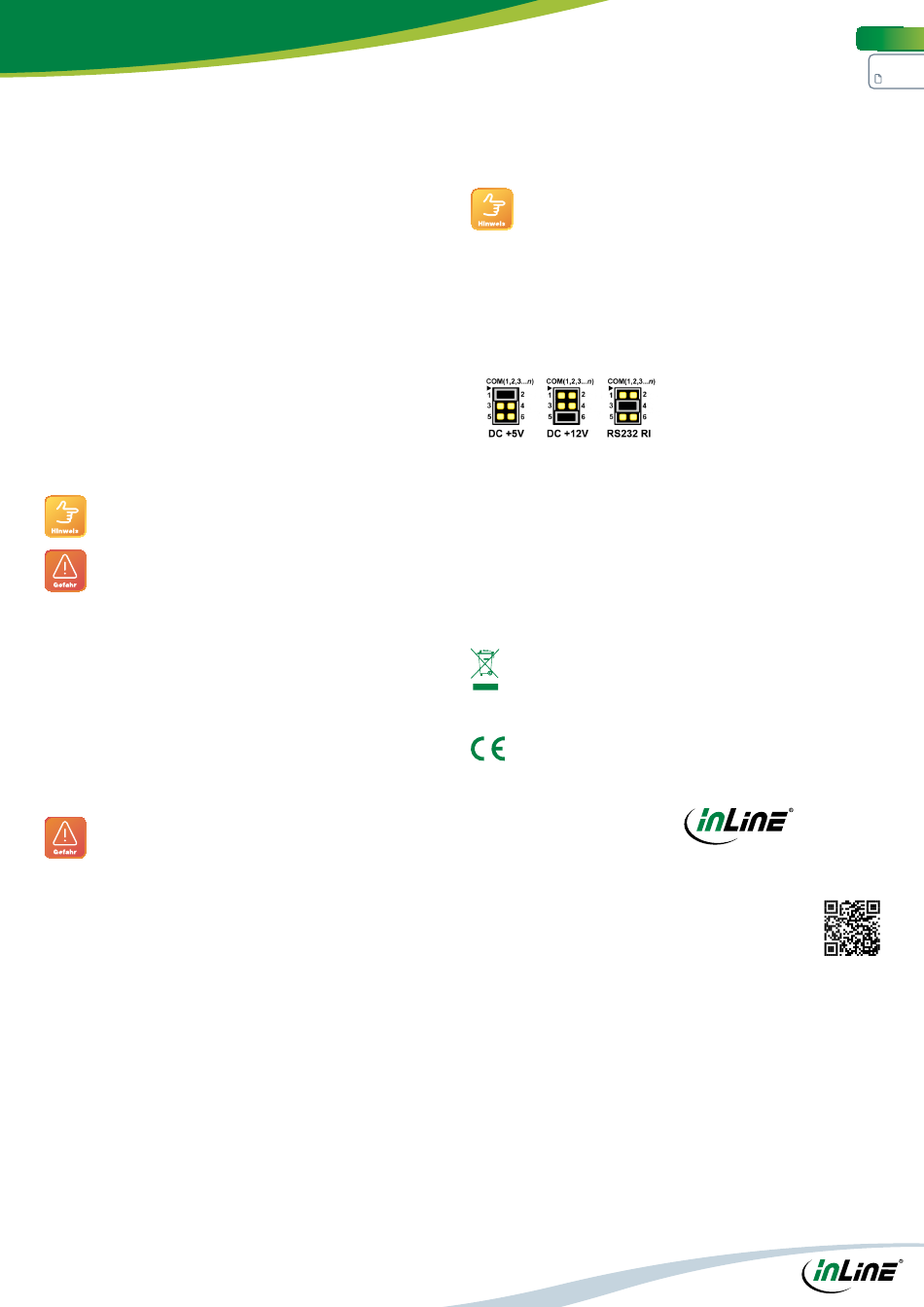

1. Hinweis: Für spezielle serielle Produktmodelle mit optionalem Jumper zur
Einstellung der seriellen Schnittstellen konfigurieren Sie am Jumperblock die
benötigte Funktion für Pin 9 jedes seriellen DB9-Anschlusses. Genaueres siehe
Abbildung 1. Für parallele Schnittstellenkarten und Karten ohne Jumperblock
gehen Sie weiter zu Schritt 2.
2. Schalten Sie den Computer und alle daran angeschlossenen Geräte aus.
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach.
4. Suchen Sie einen freien PCI-Express Steckplatz und entfernen Sie das Slot-
blech. Verwahren Sie die Halterungsschrauben für den späteren Gebrauch.
5. Stecken Sie die Karte fest und gleichmäßig in den PCI-Express Steckplatz.
Achten Sie darauf, sie nicht mit Gewalt in den Steckplatz zu drücken. Sobald
Sie die Karte eingesteckt haben, befestigen Sie sie mit den Halterungsschau-
ben, die sie vorher verwahrt haben.
6. Schließen Sie das Computergehäuse wieder.
7. Schalten Sie Ihren Computer ein. Sie sind nun bereit, um die Treiber zu instal-
lieren!
Die neuesten Treiber und letzten Änderungen an diesem Dokument finden Sie hier:
https://www.inline-info.com/downloadcenter
ENTSORGUNG
Elektro- und Elektronikgeräte sowie Batterien dürfen nicht über den Haus-
müll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, Elektro-
und Elektronikgeräte und Batterien am Ende ihrer Lebensdauer an den dafür vor-
gesehenen öffentlichen Sammelstellen oder an der Verkaufsstelle zurückzugeben.
VEREINFACHTE
EG KONFORMITÄTSERKLÄRUNG
Der Hersteller / Importeur:
INTOS ELECTRONIC AG
Siemensstrasse 11
35394 Giessen
erklärt hiermit, dass diese InLine® Schnittstellenkarte allen einschlägigen Bestim-
mungen der Richtlinien EMV (2014/30/EU) sowie ROHS (2011/65/EU + 2015/863/
EU) entspricht.
Der vollständige Teil der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.inline-info.com/downloadcenter
DISCLAIMER
1. Ausgabe Deutsch 4/2024
Dokumentation © 2024 INTOS ELECTRONIC AG
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf
dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert wer-
den oder unter Verwendung elektronischer, mechanischer oder chemischer Ver-
fahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel
oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regel-
mäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Feh-
ler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im
Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen
werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie
könnten kleine Teile und scharfe Objekte enthalten.
Bitte von Kindern fernhalten.
Abbildung 1
