Montage

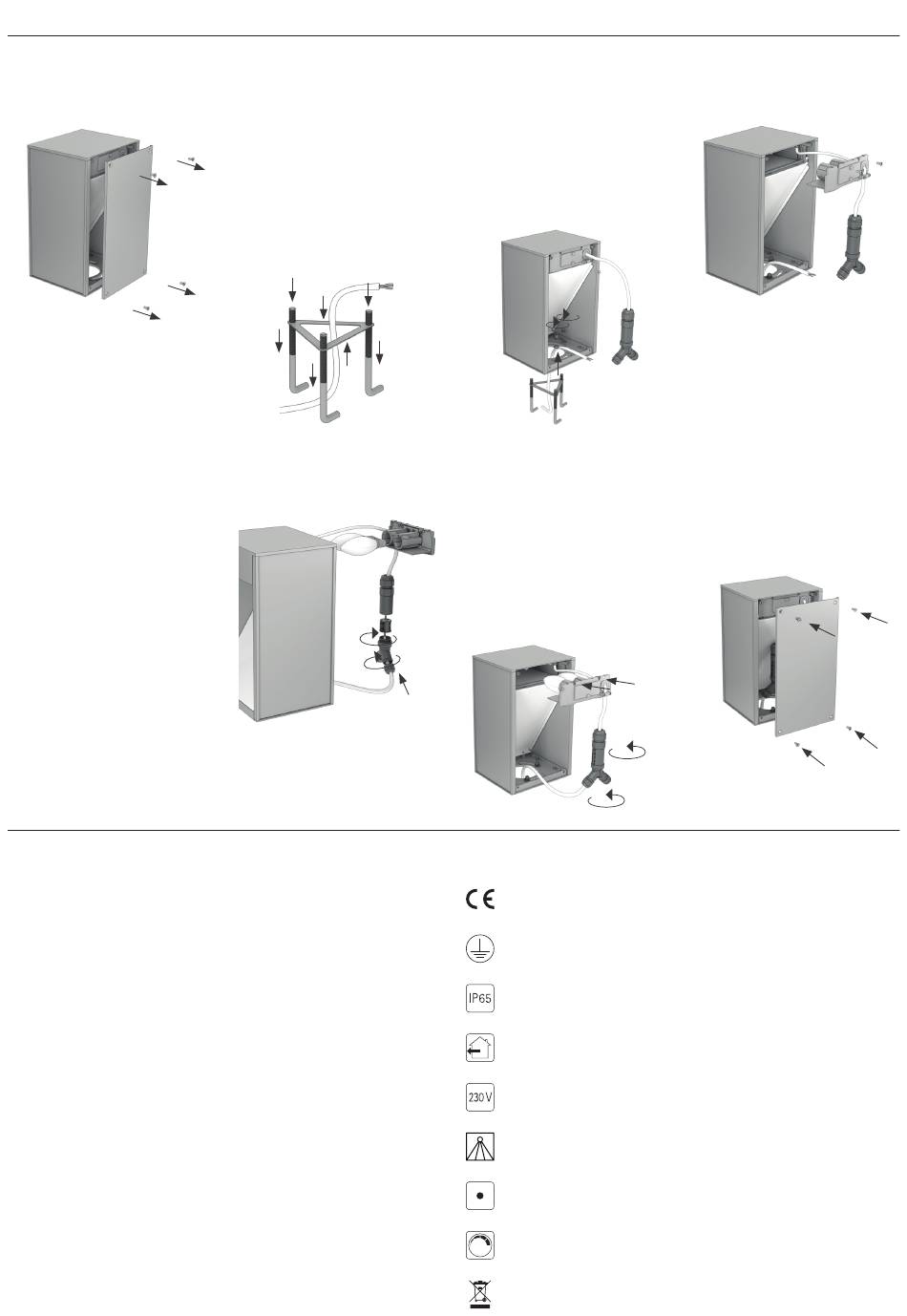

1. Lösen Sie die Schrauben an
der Rückseite der Leuchte.
5.1 Schrauben Sie zwei
passende Leuchtmittel in die
Fassungen der Leuchte.
5.2 Schrauben Sie die
Dichtungskapsel wie abgebildet
auseinander.
5.3 Ziehen Sie das Stromkabel
durch die zuvor geöffnete
Kapselverschraubung der
Dichtungskapsel.
5.4 Schließen Sie das
Stromkabel an die
Anschlussklemme der
Dichtungskapsel an.
Wartung und Pflege
Die Leuchte sollte regelmäßig mit lösungsfreien Reinigungsmitteln
von Schmutz und Ablagerungen gesäubert werden.
Lagerung und Entsorgung
Das Produkt muss trocken, von Verschmutzungen und mechanischen
Belastungen geschützt, gelagert werden. Diese Leuchte ist nicht im
Hausmüll zu entsorgen, sondern über die örtlichen Sammelstellen
für Elektro-Altgeräte!
2.1 Führen Sie das Stromkabel
durch die Öffnung der
Montageplatte.
2.2 Stecken Sie die
mitgelieferten Haken in den
Boden.
2.3 Führen Sie die
Montageplatte über die in den
Boden gesteckten Haken.
2.3
2.3
2.3
2.2
2.2
2.2
2.1
5.1
5.4
5.2
5.2
3.1 Führen Sie das Stromkabel
durch die Öffnung an der
Unterseite der Leuchte.
3.2 Befestigen Sie die Leuchte
mit den mitgelieferten Muttern
und Unterlegscheiben an der
Montageplatte.
3.2
3.2
3.1
6.1. Befestigen Sie die zuvor
entnommene Platte mit den
eingesetzten Leuchtmitteln
wieder mit den zuvor gelösten
Schrauben in der Leuchte.
6.2 Schrauben Sie die
Dichtungskapsel wieder
zusammen.
5.3
Symbolverzeichnis
CE-Konformitätszeichen: Diese Leuchte erfüllt die Einhaltung der grund-
legenden Anforderungen, die in den EU-Richtlinien geregelt sind.
Schutzklasse I: Schutzerdung/Schutzleiter (im Falle eines Fehlerstroms
wird der Stromkreis durch eine Sicherung spannungsfrei geschaltet)
IP65: Staubdicht und Schutz gegen Spritzwasser
Diese Leuchte ist für den Innen- und Außenbereich geeignet.
Die Betriebsspannung dieser Leuchte beträgt 230 V.
Lichtcharakteristik dieser Leuchte: Direkt
Diese Leuchte wird exklusive Leuchtmittel geliefert.
Diese Leuchte ist dimmbar mit einem externen Dimmer, abhängig von
den eingesetzten Leuchtmitteln.
Diese Leuchte darf nicht im Hausmüll entsorgt werden. Eine korrekte
Entsorgung erfolgt über den Elektromüll.
4. Entfernen Sie die Schrauben
im Inneren der Leuchte.
7. Befestigen Sie die Rückseite
der Leuchte wieder mit den
zuvor gelösten Schrauben an
der Leuchte.
6.1
6.1
6.2
6.2
