Montage der Vertikal-Anlage
Die Montagehinweise entnehmen Sie bitte dem Faltblatt
„Montage – Bedienung – Pflege".
Dort werden alle Montagefolgen eingehend beschrieben.
Elektro-Installation
Δ Warnhinweis Δ
Installationen im 230 V Bereich dürfen nur von
autorisierten Fachleuten durchgeführt werden.
Bedienung/Wartung
Taster
1
Die Bedienung der Vertikal-Anlage mit Motor erfolgt durch Taster
und/oder Fernbedienung.
Mit Taste 1 und Taste 2 werden die Lamellen zu- und aufgefahren.
Der Motor ist zusätzlich mit einer Automatik ausgestattet, die ihn
bis in die Endposition fahren lässt. Ein wiederholter kurzer Druck
auf die entsprechende Taste unterbricht die Automatik.
Das Motorsystem ist wartungsfrei.
Δ Wichtig! Spannung erst nach Beendigung sämtlicher
Netzanschluss-
kabel 230 V AC
2
Δ Wichtig! Der Motor darf nicht von der Schiene gelöst werden.

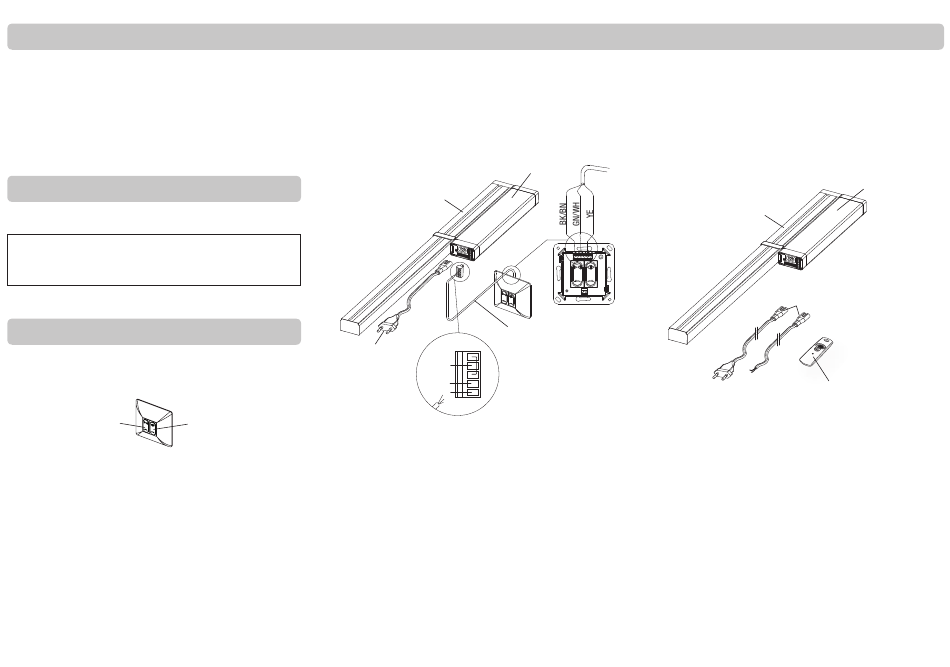

Montagefolge
1. Steuerkabel am Taster, wie abgebildet, anklemmen.
2. Steuerkabel am Stecker, wie abgebildet, anklemmen.
3. Steuerkabel und Motor verbinden.
4. Elektrischen Anschluss mit dem Netzanschlusskabel herstellen.
Kabelfarben:
BK - (black) - schwarz (Masse)
BN - (brown) - braun (Masse)
GN - (green) - grün (zufahren)
WH - (white) - weiß (zufahren)
YE - (yellow) - gelb (auffahren)
Brücke legen - zwischen Klemme 1 + 3
Basis-Installation
Taster mit Klemmleiste
Montagearbeiten anlegen.
IQ2-Motor
Schiene
1.
3.
4.
Steuerkabel
(Meterware)
1
2
BK/BN
3
2.
GN/WH
4
5
YE
IQ2-Motor mit RTS
Δ Wichtig! Spannung erst nach Beendigung sämtlicher
Montagearbeiten anlegen.
Schiene
Netzanschluss-
kabel 230 V AC
Telis Mod / Var RTS Pure
Funk-Handsender
Δ Wichtig! Der Motor darf nicht von der Schiene gelöst werden.
Montagefolge
1. Elektrischen Anschluss mit dem Netzanschlusskabel
herstellen.
2. Somfy Funksender einlernen
(siehe IQ2-Motor RTS Kurzanleitung).
IQ2-Motor
