Sentera Controls RSCOM-R Montage- Und Bedienungsanleitung Seite 7

RSCOM-R
HINWEIS:
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS:
HINWEIS:
VORSICHT
MIW-RSCOM-R-DE-000 -
CO / NO RAUMTRANSMITTER
2
4.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 4).

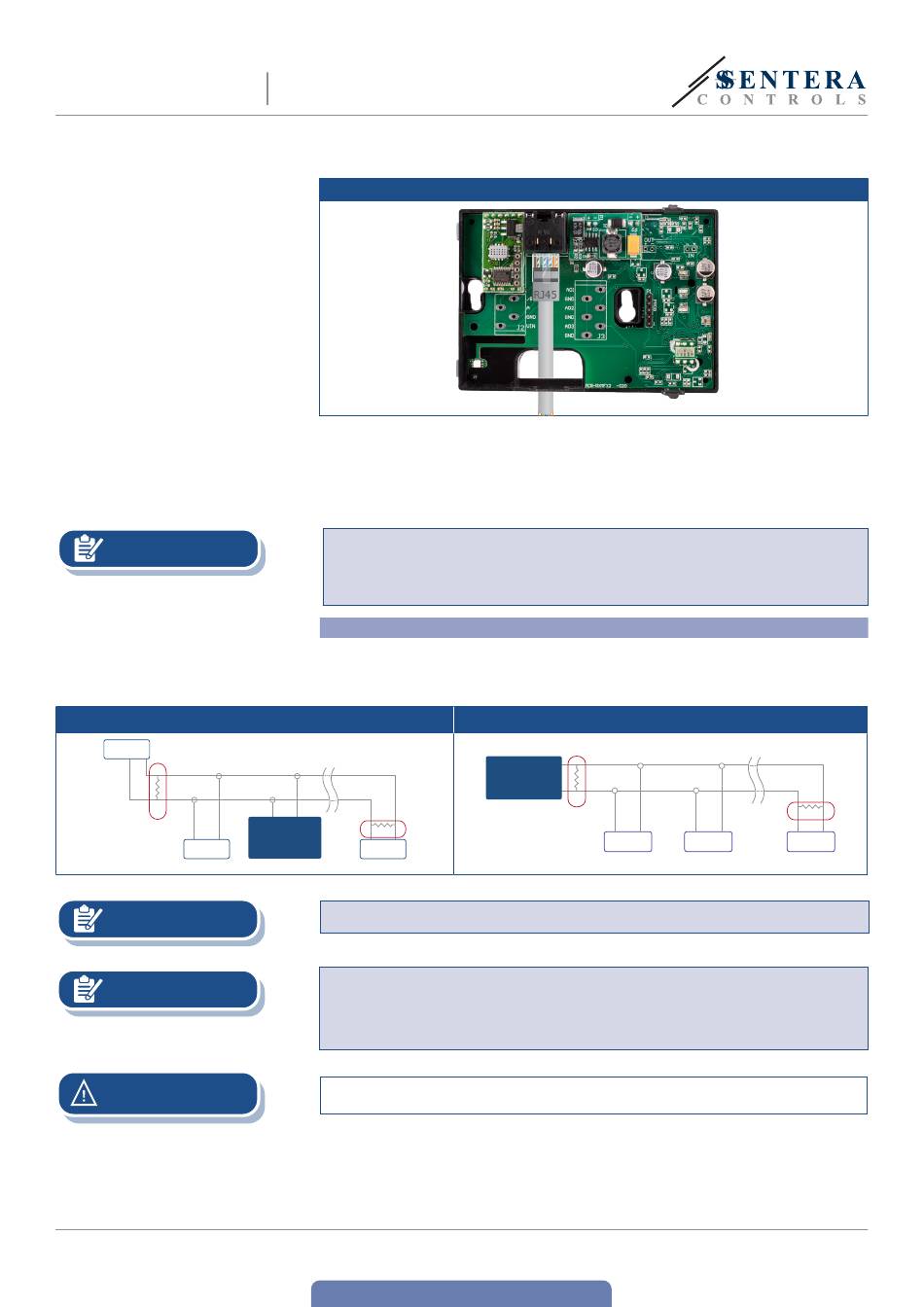

Fig. 4 Verkabelung und Anschlüsse
5.
Stellen Sie die weisse Abdeckung zurück und schnappen Sie sie ein.
6.
Schalten Sie die Stromversorgung ein.
7.
Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werkseitigen
Standardeinstellungen finden Sie unter Modbus register maps.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält. Produkte mit früheren Firmware-
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Aktivieren Sie ggf. den NBT-
Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Der Sensor ist nicht konzipiert, hergestellt oder bestimmt für die Steuerung oder
Überwachung von Geräten in Umgebungen die eine lebensrettende Funktion
erfordern, in denen der Ausfall des Sensors direkt zu Tod, Körperverletzung oder
schweren Körper- oder Umweltschäden führen könnte.
Nicht direkter Sonneneinstrahlung aussetzen!
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2 Slave n
7 - 9
