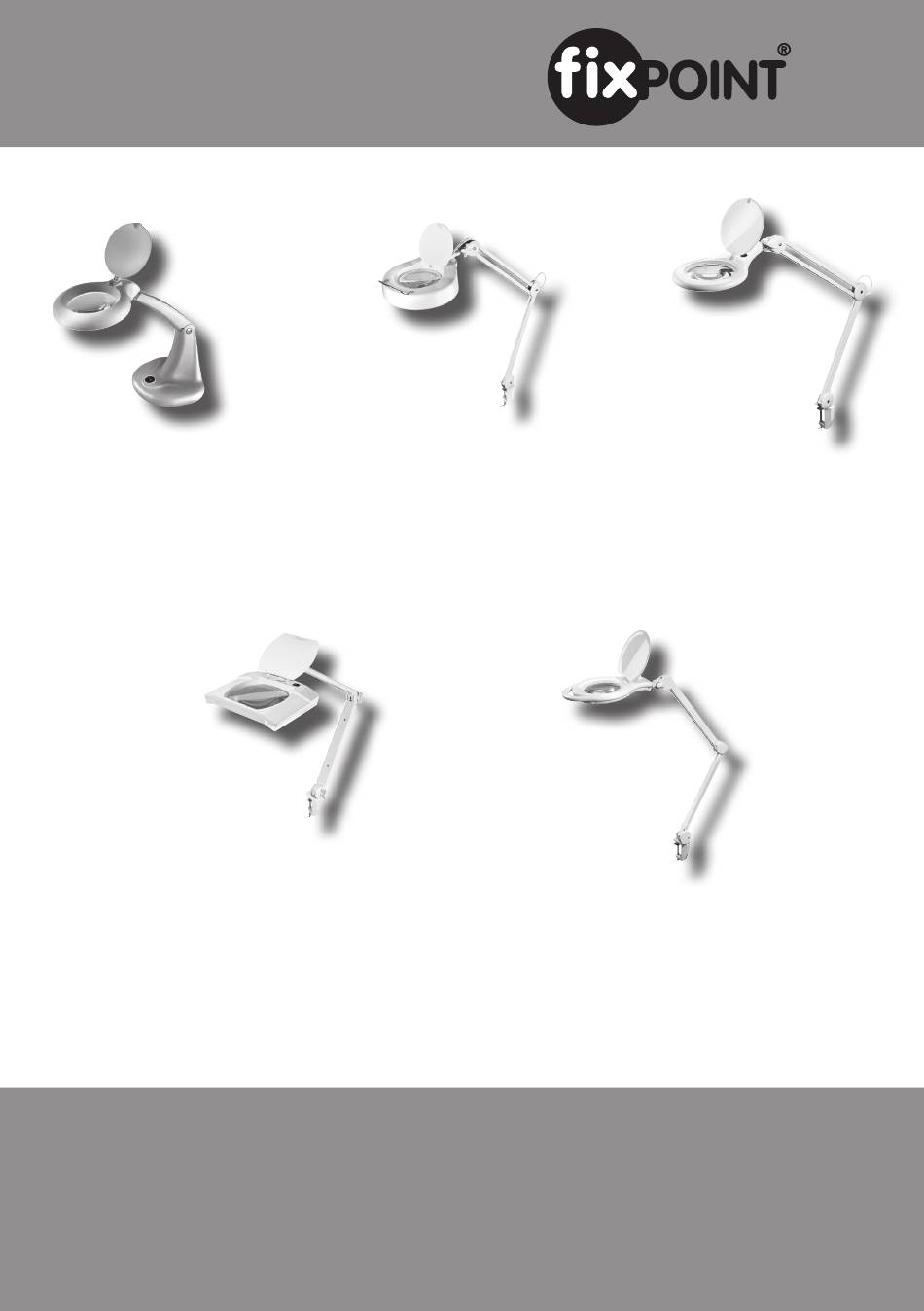

WZ Lupenleuchte 100 CFL silber
Art.-nr.: 77300
WZ lenslight 100 CFL silver
Item No. 77300
WZ Lupenleuchte 190 weiß
WZ lens light 190 white
WZ Lupenleuchte 125 weiß
WZ lenslight 125 white
Art.-nr.: 77310
Item No. 77310
Art.-nr.: 77305
Item No. 77305
WZ Lupenleuchte 125 CFL
Bedienungsanleitung
Manual
WZ Lupenleuchte 125 CFL
slim line weiß
Art.-nr.: 77307
WZ lens light 125 CFL
slime line white
Item No. 77307
easy line weiß
Art.-nr.: 77457
WZ lens light 125 CFL
easy line white
Item No. 77457
Werbung
Verwandte Anleitungen für Fixpoint 77310
Inhaltszusammenfassung für Fixpoint 77310
- Seite 1 Item No. 77307 WZ Lupenleuchte 190 weiß WZ Lupenleuchte 125 CFL Art.-nr.: 77310 easy line weiß Art.-nr.: 77457 WZ lens light 190 white Item No. 77310 WZ lens light 125 CFL easy line white Item No. 77457 Bedienungsanleitung Manual...
- Seite 2 5.5 Ausrichtung der Lupenleuchte 5.6 Gelenkjustierung 5.7 Lupenbenutzung 6 Gewährleistung und Haftung 7 Lupenwechsel 7.1 Modell 77457 7.2 Modelle 77300, 77305, 77307 und 77310 8 Lampenwechsel 9 Pflege, Wartung, Lagerung und Transport 10 Problembehebung 11 Technische Daten 12 Entsorgungshinweise 13 CE-Konformitätserklärung...
- Seite 3 Tisch- oder Arbeitsplatten mit einer Stärke von 20-60mm. Nicht geeignet sind Faser-, Kunststoff- und Hohlprofilplatten, weil diese mit der Zeit nachgeben können. 5.2 Befestigungskontrolle: Bitte beachten Sie, dass an der Montagestelle durch Bewegen Ihrer Fixpoint -Lupenleuchte ® während des Gebrauchs Beschädigungen der Tischplattenoberfläche entstehen können.
- Seite 4 5.7 Lupenbenutzung: Um die Lupe zu benutzen, klappen Sie die Lupenabdeckung auf. Diese rastet beim Aufklappen automatisch ein. Schließen Sie die Abdeckung wieder nach Benutzung um die in Kapitel 4 beschriebenen Gefahren zu vermeiden und Ihre Fixpoint -Lupenleuchte ® vor Beschädigungen und Staub zu schützen. Außerdem ist die Lichtverteilung bei geschlossener Klappe homogener.
- Seite 5 Sie ihn von der Lampe wie abgebildet. 3. Nun kann die Lupe gegen eine neue gleicher Größe mit gleicher oder unterschiedlicher Vergrößerung ausgetauscht werden. 7.2 Modelle 77300, 77305, 77307 und 77310: Bei diesen Modellen ist kein Lupenwechsel möglich. 8 Lampenwechsel:...
- Seite 6 77308 WZ Lupenleuchte 125 Ersatzleuchte für 77307 Ø 180mm, 22W Sockel: T5 77306 WZ Lupenleuchte 125 Ersatzleuchte für 77305 Ø 210mm, 22W Sockel: T9 77311 WZ Lupenleuchte 190 Ersatzleuchte für 77310 L: 150mm, 9W Sockel: PL 9 Pflege, Wartung, Lagerung und Transport: •...
- Seite 7 170 x 265 x 620mm Kabellänge 1500mm 1600mm Gelenkarm Standfuß 900mm Modelle 77307 77310 Betriebsspannung 220 - 240V AC bei 50Hz 220 - 240V AC bei 50Hz Leistungsaufnahme Leuchtstoffring T5 Ø 180mm: 22W Leuchtstab PL 2x150mm 9W = 18W Lupe 125mm Echtglaslinse 190 x 155mm Echtglaslinse Vergrößerung...
- Seite 8 Beitrag zum Schutz unserer Umwelt. 13 CE-Konformitätserklärung: Dieses Gerät entspricht den EU-Richtlinien 2006/95/EG, 2004/108/EG und EN 62079 für die Dokumentationen: Mit dem CE Zeichen erklärt Fixpoint , eine ® registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.
- Seite 10 5.6 Adjustment of the Hinged Bracket 5.7 Using the Magnifier 6 Warranty and Liability 7 Changing the Lens 7.1 Model 77457 7.2 Models 77300, 77305, 77307 und 77310 8 Changing the Bulb 9 Care, Maintenance, Storage and Transport 10 Troubleshooting 11 Specifications...
- Seite 11 20 to 60mm. Prepregs, fibre boards and hollow profile boards are not useful, because they can ease or brake easily during use. 5.2 Mounting Control: Please mind that moving of your Fixpoint -Lenslight could cause scratches to the table ®...
- Seite 12 Open the magnifier cover to use the magnifier. The cover will catch automatically. Close the cover after use to avoid the dangers like described in chapter 4 and to avoid damages and pollution of your Fixpoint®-Lenslight. Besides the light distribution is more homogeneous with closed cover.
- Seite 13 77308 WZ Lenslight 125 replacement bulb for 77307 Ø 180mm, 22VA base: T5 77306 WZ Lenslight 125 replacement bulb for 77305 Ø 210mm, 22VA base: T9 77311 WZ Lenslight 190 replacement bulb for 77310 L: 150mm, 9 VA base: PL 9 Care, Maintenance, Storage and Transport: •...
- Seite 14 Please attend to chapter 7 for a bulb change. • Please store your Fixpoint -Lenslight in a dry and dustproof surround when not used for ®...
- Seite 15 13 CE Declaration: This device corresponds to EU directives 2006/95/EG, 2004/108/EG and EN 62079 for documentations: With the CE sign Fixpoint , a registered brand of the ® Wentronic GmbH ensures, that the product is conformed to the basic standards and directives.
- Seite 16 Revision Date: 2010-09-13 Version 5 Fixpoint is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
