Kuhnt ALG4100 Bedienungsanleitung
Inhaltszusammenfassung für Kuhnt ALG4100

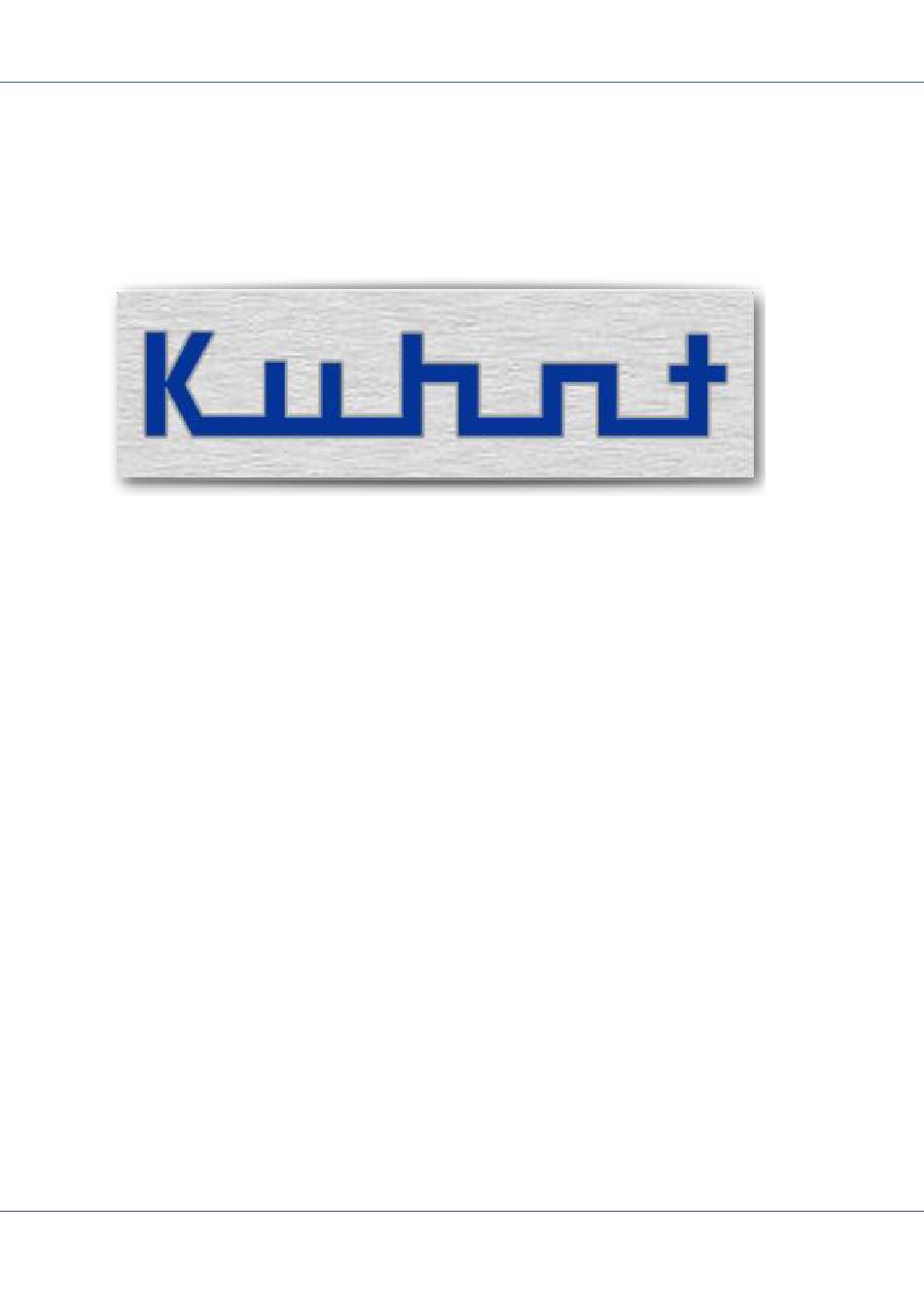

- Seite 1 ALG4100 – Bedienungsanleitung ALG4100 Bedienungsanleitung Seite 1 von 20 ALG4100_Anleitung_DE_V1.3 (2013-07-31) www.kuhnt.com...
- Seite 2 ALG4100 – Bedienungsanleitung Seite 2 von 20 ALG4100_Anleitung_DE_V1.3 (2013-07-31) www.kuhnt.com...
- Seite 3 ALG4100 – Bedienungsanleitung Basisfunktion Was ist das ALG4100? Kurz gefasst, ist das ALG4100 ein eigenständiges Alarmgerät mit integriertem GSM Funkmodul und digitalen Ein- und Ausgängen, sowie Sensoren für Temperatur und Luftfeuchtigkeit. Alarmsituationen werden per Sprachanruf oder Textnachricht signalisiert. Alarmierungsziele können Mobiltelefone, Festnetzanschlüsse oder e-Mail Adressen sein.
-
Seite 4: Anschlüsse
ALG4100 – Bedienungsanleitung Anschlüsse Alle Anschlüsse des ALG4100, mit Ausnahme der Buchsen für das LAN Netzwerk und des Antennenanschlusses, sind als Klemmleiste ausgeführt. Jede der 4-fach Klemmleisten ist steck bar, so dass ein komplettes ALG4100 ausgetauscht werden kann, ohne jeweils die einzelnen Klemmverbindungen lösen zu müssen. -
Seite 5: Digitale Ein- Und Ausgänge
ALG4100 Service > Konfiguration > Schalteingänge 1 / 2 Digitale Ausgänge Das ALG4100 hat zwei potenzialfreie Relaisausgänge. Ein aktiver Ausgang gilt Standard mäßig als geschlossen. Dies kann in der Konfiguration verändert werden. Bitte beachten! Alle Kontakte sind geöffnet, wenn am ALG4100 keine Spannungs- versorgung anliegt und keine Backup-Einheit installiert oder die Kapazität des Backup... - Seite 6 ALG4100 – Bedienungsanleitung Beispiel 1: Beispiel 2 Steuerung eines ALG4100 Einganges Ausgeben einer Steuerspannung mit eines durch einen potenzialfreien Kontakt: ALG4100 Ausgangskontakt: 9 10 11 12 9 10 11 12 Voltage output + Voltage output - 5 6 7 8...
- Seite 7 ALG4100 – Bedienungsanleitung Sensoren Das ALG4100 kann verschiedene Sensoren auswerten. Dies können sein: jeweils zwei Sensoren für Feuchtigkeit und Temperatur ein interner Sensor zur Überwachung der Spannungsversorgung. (weitere Sensoren optional mit einem Erweiterungsmodul) Damit ein Sensor Alarmmeldungen auslöst, muss ein ‘erlaubter‘ Messbereich mit oberer und unterer Grenze festgelegt werden.
-
Seite 8: Spannungsversorgung
7 bis 30V Gleichspannung definiert, dies kann aber in der Konfiguration noch weiter eingeschränkt werden. Gelangt die Spannung unterhalb der Mindestspannung schaltet das ALG4100 in den Notbetrieb, mit Einschränkung bei der Funktion des GSM-Funkmodules, der Relaisausgänge und der Sensoren. -
Seite 9: Reset-Taste
Nach dem Kaltstart ist der Benutzername leer und als Password gilt die Seriennummer des Gerätes. Das ALG4100 bezieht automatisch eine IP-Adresse aus dem Netzwerk, wenn dieses den DHCP Dienst dazu bereitstellt. Alternativ reagiert das Gerät auch auf die IP- Adresse 192.168.0.2 zur Konfiguration durch einen direkt angeschlossenen Computer... -
Seite 10: E-Mail-Einstellungen
Es sind bis zu 40 Ansage mit einer Gesamtkapazität von max. 89 Sek. möglich. *Audioformat für ALG4100 Ansagedateien: <dateiname.wav> , 8000Hz, 64 kbps, mono, aLaw (Codec G711-A 8000 Samples/s) Um mit dem ALG4100 eine Ansage per Sprachanruf zu erstellen muss das ALG4100 im GSM Netz eingebucht sein. -
Seite 11: Erweiterungsanschluss
Sensoren verwalten. Die Adressierung erfolgt automatisch. (optional) Zugangssteuerung zum Konfigurationsmenu Um das ALG4100 vor unauthorisiertem Zugriff zu schützen, ist die Konfiguration mit Benutzername und Passwort geschützt. Bei Auslieferung ist dieses Passwort die Seriennummer des ALG4100 (das Feld für den Benutzernamen bleibt dabei frei). -
Seite 12: Export Von Konfigurationsdaten
ALG4100 – Bedienungsanleitung Import von Konfiguration u. Audiodaten, Firmwareupdate Das Laden von Dateien in das ALG4100 erfolgt über eine Importschnittstelle und zwar unabhängig davon ob eine Firmware <*.pro>, Konfigurationsdaten <*.cfg> oder Audiodaten <*.wav> geladen werden sollen. dazu Hinweis 1. Wird eine bestehende Konfiguration mit Sprachansagen in ein zuvor nicht konfiguriertes ALG4100 geladen, muss die Zuordnung der Sprachansagen innerhalb dieses ALG4100 überprüft und ggf. -
Seite 13: Alarmierungsziele Für Alarmmeldungen
ALG4100 Service > Konfiguration ALG4100 Service > Service > Ansagen verwalten Stationsname und Stationsansage Um ggf. Alarmmeldungen von Standorten verschiedener ALG4100 unterscheiden zu können, kann zusätzlich zu den eigentlichen Alarmmeldungen für jede Einheit ein Stationsname bzw. eine Stationsansage definiert werden. -
Seite 14: Einrichtungsmenu (Webui)
Adresse des ALG4100 zu ermitteln (> siehe ALG4100 mit ARP im Netzwerk finden Wenn DHCP nicht zur Verfügung steht, lautet die Standard IP Adresse des ALG4100 : 192.168.0.2 . Eine Fernwartung erfolgt über eine Wählverbindung (DUN) per GSM Modem direkt auf die Rufnummer der SIM Karte im ALG4100. - Seite 15 ALG4100 – Bedienungsanleitung Schematische Darstellung des ‘ALG 4100 service’ Menü Baumes (deutsch): ALG 4100 service Dateien Dateien laden Laden von Konfigurationsdaten, Firmware oder Ansagedateien Konfiguration speichern Speichern von Konfigurationsdaten Konfiguration Schalteingänge Schalteingang 1 Einstellungen digitaler Eingang 1 Schalteingang 2 Einstellungen digitaler Eingang 2 Schaltausgänge...
-
Seite 16: Alg4100 Mit Arp Im Netzwerk Finden
ALG4100 – Bedienungsanleitung ALG4100 mit ARP im Netzwerk finden Um die Konfiguration eines ALG4100 durchführen zu können, muss die IP Adresse des Gerätes bekannt sein. In einem DHCP Netzwerk ist dies nicht immer gegeben. In kleinen Netzwerken könnte man ggf. durch einfaches Probieren verschiedener IP Adressen versuchen die korrekte IP zu ermitteln, in größeren Netzwerken wäre das zu aufwändig. - Seite 17 –s 192.168.100.11 00-50-C2-8E-67-22 (Windows Administrator) Die IP Adresse muss sich im gültigen Bereich des Netzwerkes befinden. Die MAC Adresse des ALG4100 ist auf dem Seriennummernetikett vermerkt und ist für jedes Gerät individuell. arp -a zeigt an die Zuordnungsliste an arp -d löscht alle Einträge...
-
Seite 18: Technische Daten
ALG4100 – Bedienungsanleitung Technische Daten: GSM Funkmodul: Cinterion MC55i, Quad-Band mini SIM: 1.8V oder 3V Gehäuse: geeignet für Tragschiene (Hutschiene) IP20, Breite 22,50 mm Höhe: 117mm; Tiefe: 115mm LAN Schnittstelle: Ethernet 10/100 Base-T, RJ45 Antennenverbinder: Eingangskontakte: 2 (per Klemmleiste) Min. zulässige Spannung: -30V Max. - Seite 19 ALG4100 – Bedienungsanleitung Spannungsversorgung: Spannungsbereich für Normalbetrieb: 7V ... 30V DC (per Klemmleiste) Durchschnittliche Stromaufnahme: 1.2W (mit GSM-Modul eingebucht und LAN Aktivität) Max. Stromaufnahme: (bei bestehender Sprech- verbindung und Laden der Backup- Einheit) Max. Ladezeit für Backup Einheit: 10 Minuten...
- Seite 20 ALG4100 – Bedienungsanleitung Friedrich Kuhnt GmbH - Stubbenweg 15 - 26125 Oldenburg – Germany ©2013 www.kuhnt.com Seite 20 von 20 ALG4100_Anleitung_DE_V1.3 (2013-07-31) www.kuhnt.com...
