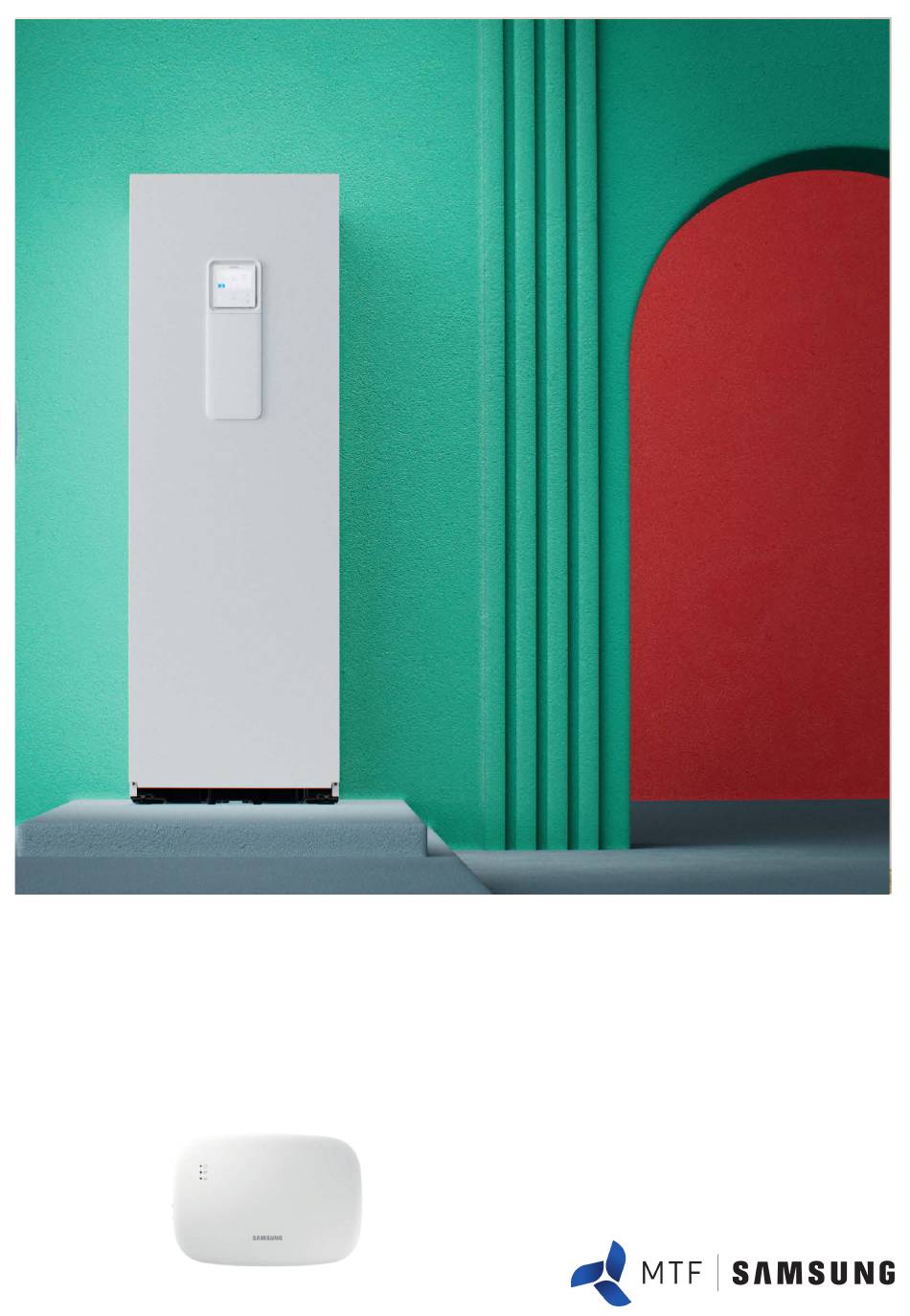

- Seite 1 Benutzer-und Installationshandbuch Wi-Fi-Kit 2.0 MIM-H04EN-E MIM-H04EN | MIM-H04EN-DVM Version 01 | Juni | 2024...
-
Seite 2: Inhaltsverzeichnis
......................SmartThings-Anwendung ..........................Prüfen der Spannungsversorgung ........................19 Einrichten und Verbinden mit einem Wi-Fi-Zugangspunkt unter Verwendung Ihres Smartphones Herunterladen der SmartThings-Anwendung und Registrieren Ihres Samsung-Kontos ....Verbinden der SmartThings-Anwendung mit Ihrem Produkt ......................................Funktionen der Smart Things App Darstellung in Form von Screenshots für Wärmepumpen Einstellungen ........... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Diese Installationsanleitung erklärt, wie ein Wi-Fi-Kit an ein Innengerät der Samsung- Systemklimaanlagen oder Wärmepumpen installiert wird. Lesen Sie die Anleitung sorgfältig, bevor Sie das Wi-Fi-Kit installieren. (Siehe entsprechende Installationsanleitung zum Installieren des Produkts oder anderer optionaler Teile.) Gefahren oder unsichere Vorgehensweisen, die zu schweren Verletzungen WARNUNG führen können. - Seite 4 • Schließen Sie das Netzkabel nicht an einen Kommunikationskabelanschluss an. - Es besteht Brandgefahr. • Achten Sie bei der Installation des Produkts in Krankenhäusern oder an anderen Orten darauf, dass das Produkt keine anderen Produkte beeinträchtigt. • Das drahtlose Gerät kann während des Betriebs Funkwellen-Inteferenzen auslösen. MTF Samsung...
-
Seite 5: Prüfungen Vor Der Installation
• Schalten Sie vor der Installation den Strom ab. ACHTUNG • Befolgen Sie die geltenden Regeln der elektrischen Verkabelung. Stellen Sie sicher, dass die Kabel des Wi-Fi-Kits in einer Wand installiert oder abgedeckt sind, um Hautkontakt zu vermeiden. Externe Abmessungen Einheit: mm MTF Samsung... -
Seite 6: Installation Des Wi-Fi-Kits
2. Legen Sie die Netz- und Kommunikationskabel entlang der hinteren Abdeckung. Entfernen Sie diesen Teil, wenn nötig, um mehr Platz für die Verkabelung zu schaffen. 15 cm 10 cm <An der Wand installierte Drähte> <In der Wand installierte Drähte> MTF Samsung... - Seite 7 Schnittstellenmodul-PBA 5. Montieren Sie das Wi-Fi-Kit erneut. • Fügen Sie die vordere Abdeckung, wie in der Abbildung gezeigt, in die oberen Schlitze ein. Stellen Sie nach der Montage sicher, dass es keinen Spalt zwischen HINWEIS den Abdeckungen gibt. MTF Samsung...
-
Seite 8: Schaltplan Des Wi-Fi-Kits Dvm | Bac | Eco Wp | Kreuzstromwärmetauscher
1) Verbinden mit einem einzelnen Außengerät (F1-F2) R1 R2 <Verbindung zwischen dem Wi-Fi-Kit und mehreren Einheiten> MIM-N10 (CN4, Blau) (CN3, Rot) R1 R2 <Verbindung zwischen dem Wi-Fi-Kit und Kreuzstromwärmetauscher wird hergestellt> EHS Regeleinheit EHS Hub Einheit EHS WT Einheit MTF Samsung... - Seite 9 - Verbinden Sie R1 und R2 am Außengerät mit F1 und F2 des Wi-Fi-Kits. - Die Stromkabel an V1 und V2 des Innengeräts anschließen. - Andere Steuerungen (z.B. Zentrale Touch-Steuerung, DMS) können zusammen installiert werden. • Sie können maximal 16 Innengeräte und Außengeräte verbinden. ACHTUNG MTF Samsung...
- Seite 10 - Verbinden Sie R1 und R2 am Außengerät mit F1 und F2 des Wi-Fi-Kits. - Schließen Sie das Netzkabel an V1 und V2 des Innengeräts oder des ERV an. - Andere Steuerungen (z.B. Zentrale Touch-Steuerung, DMS) können zusammen installiert werden. MTF Samsung...
- Seite 11 Max. Länge für Kommunikations-/Netzkabel: 50 m • Ziehen Sie die PCB-Klemme mit Befestigungsschrauben mit einem Drehmoment von 6 N•cm oder weniger an. Wenn Sie die Schraube mit einem Drehmoment von mehr als 6 N•cm anziehen, könnte dadurch das Schraubengewinde beschädigt werden. MTF Samsung...
-
Seite 12: Schaltplan Des Wi-Fi-Kits Fjm
2 für SUB PBA (innerhalb des Innengeräts) für eine 12V-Gleichstromversorgung. SUB PBA (MIM-A00) 12 V COM2 ORG : Verbinden Sie das ORG-Kabel ROT : Nicht verwenden mit V1 GELB : Verbinden Sie das YEL-Kabel GELB BLAU BLAU : Nicht verwenden mit V2 MTF Samsung... - Seite 13 Max. Länge für Kommunikations-/Netzkabel: 50 m • Ziehen Sie die PCB-Klemme mit Befestigungsschrauben mit einem Drehmoment von 6 N•cm oder weniger an. Wenn Sie die Schraube mit einem Drehmoment von mehr als 6 N•cm anziehen, könnte dadurch das Schraubengewinde beschädigt werden. MTF Samsung...
-
Seite 14: Einstellen Der Innengeräteanwender Für Jeden Benutzer
Sie mehrere Wi-Fi-Kits installieren und die Innengeräte gruppieren, indem Sie die Gruppenkanaladresse (RMC1) für jedes Wi-Fi-Kit einstellen. Gruppenkanaladresse 1 S-NET pro 2 Einstellen der Gruppenkanaladresse Anwenderadresse 1 Anwenderadresse 2 Anwenderadresse 3 (Innengerät) und der Anwenderadresse (Wi-Fi-Kit) Friseur Café Supermarkt MTF Samsung... - Seite 15 Sie können jedoch nicht die Namen von anderen Smartphones ändern, die mit dem gleichen HINWEIS Wi-Fi-Adapter verbunden sind. 2. Verwenden Sei die Wi-Fi-Kit-Einstellungen auf dem entsprechenden Installationsprogramm (S-NET pro 2), um die Anwenderadressen für jedes Wi-Fi-Kit einzustellen. ① ② ③ ④ MTF Samsung...
- Seite 16 • Um alle Innengeräte mit verschiedenen Anwenderadressen steuern zu können, stellen Sie sicher, dass alle Wi-Fi-Kits auf dem Handy registriert sind. • Beim Verwenden der Mulitanwenderfunktion für Wi-Fi-Kits können die übergeordneten Steuerungen (Zentrale Touch-Steuerung, DMS), mit Ausnahme der Ein/Aus-Steuerung, gleichzeitig installiert werden. MTF Samsung...
-
Seite 17: Prüfen Des Wi-Fi-Kits
- Setzen Sie das Wi-Fi-Kit mit der Taste „Reset“ zurück und überprüfen Sie, ob sich der „Rettungsmodus“ ausschaltet. - Wenn der „Rettungsmodus“ weiterhin bestehen bleibt, obwohl Sie mehrmals versucht haben, das Wi-Fi-Kit zurückzusetzen, wenden Sie sich bitte an den MTF-Support. MTF Samsung... -
Seite 18: Initialisieren Des Benutzerdaten
6. Durch den Neustart des Wi-Fi-Kits nach einer fehlgeschlagenen Aktualisierung wird die Software auf ihre vorherige Version wiederhergestellt. Wenn die Aktualisierung weiterhin fehlschlägt, befolgen Sie die nachstehenden Anweisungen: • Dateiprüfung: Ändern Sie das Aktualisierungsbild (Datei). • Prüfung der Micro-SD-Karte: Ersetzen Sie die Micro-SD-Karte. • PBA-Prüfung: Ersetzen Sie die Netzwerk-PBA. MTF Samsung... -
Seite 19: Smartthings-Anwendung Und Bedienung
" Prüfen Sie nach dem Verbinden mit Wi-Fi, ob Ihr Smartphone mit dem Internet verbunden ist. " Eine Firewall kann Ihr Smartphone daran hindern, sich mit dem Internet zu verbinden. HINWEIS Kontaktieren Sie in diesem Fall Ihren Internetdienstanbieter. MTF Samsung... -
Seite 20: Herunterladen Der Smartthings-Anwendung Und Registrieren Ihres Samsung-Kontos
Samsung-Kontos und Anmelden bei Ihrem Konto befolgen Sie die in der SmartThings-Anwendung angezeigten Anweisungen. Sie müssen keine zusätzliche Anwendung installieren. " Falls Sie bereits ein Samsung-Konto haben, melden Sie sich bei dem Konto an. Wenn Ihr Smartphone ein Samsung Gerät ist und Sie ein Samsung-Konto haben, wird Ihr Smartphone HINWEIS automatisch bei Ihrem Konto angemeldet. - Seite 21 Sie sich von Ihrem aktuellen Samsung-Konto ab, melden Sie sich bei Ihrem vorherigen Samsung-Konto an und löschen Sie dann alle zuvor verbundenen Geräte. Melden Sie sich dann erneut bei Ihrem aktuellen Samsung-Konto an und konfigurieren Sie die Einstellungen.
-
Seite 22: Funktionen Der Smart Things App
Aktiviert/deaktiviert die Warmwasserfunktion. WP|Klima Die verfügbaren Funktionen können sich je nach Modell unterscheiden. " Manche Funktionen sind je nach den Spezifikationen des Innengeräts eventuell nicht " HINWEIS verfügbar. " Weitere Informationen über die SmartThings-Anwendung finden Sie innerhalb der SmartThings-Anwendung. MTF Samsung... -
Seite 23: Darstellung In Form Von Screenshots Für Wärmepumpen Einstellungen
Beispielhafte Darstellung in Form von Screenshots für Wärmepumpen Einstellungen MTF Samsung... - Seite 24 Beispielhafte Darstellung in Form von Screenshots für Wärmepumpen Einstellungen MTF Samsung...
-
Seite 25: Fehlerbehebung
Sie dann wieder, ein Gerät hinzuzufügen. bei 99 Prozent der Prozesse zum Hinzufügen von Geräten. • Wenn Ihr Handy kein Samsung-Produkt ist, überprüfen Sie, ob Sie ein falsches Wi-Fi-Passwort eingegeben haben. Versuchen Sie erneut, Geräte hinzuzufügen. Die App zeigt vor dem Drücken •... - Seite 26 • Dies zeigt eine Fehlfunktion des Wi-Fi-Kits an. Wenden Sie sich an funktionieren Wi-Fi-Kit? den Samsung-Kundenservice. nicht. • Das Wi-Fi-Kit ist nicht auf normale Weise mit dem/den Innengerät(en) verbunden. Wenden Sie sich an den Samsung- Blinkt die -Anzeige? Kundenservice. • Dies zeigt einen Kommunikationsfehler zwischen dem/den Die SmartThings-Anwendung zeigt die Innengerät(en) und dem Wi-Fi-Kit an.
-
Seite 27: Spezifikationen | Open Source Announcement
It is also possible to obtain the complete corresponding source code in a physical medium such as a CD-ROM; a minimal charge will be required. The following URL http://opensource.samsung.com/opensource/WIFIKIT_R18_TZ4/seq/0 leads to the download page of the source code made available and open source license information as related to this product. - Seite 28 Mehr Informationen Mehr Informationen erhalten Sie unter erhalten Sie unter www.mtf-online.net www.mtf-wärmepumpe.de MTF Marken-Distributions GmbH Niedersachsenstraße 12 | 48465 Schüttorf Fon. +49 (0) 5923 988440 | Fax. +49 (0) 5923 98844999 Mail. mtf@mtf-online.net...
